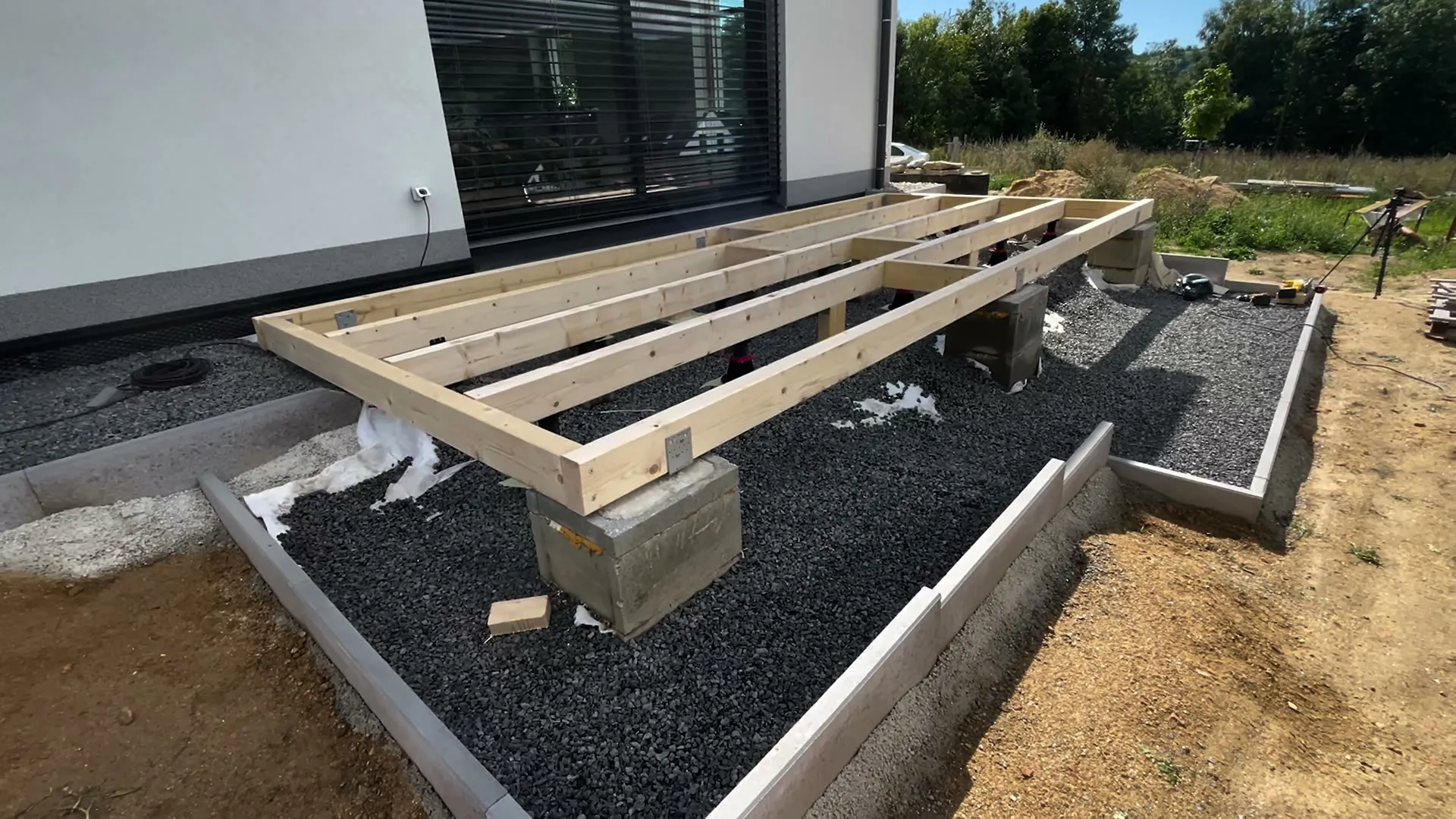

Nosná konstrukce terasy z KVH

Kovové patky na hranoly jsou schválně o 2 cm širší než KVH a hranoly v nich stojí na podložkách, aby neležely ve vodě. Vnitřní trámy visí v trámových botkách a podpírají je terasové terče.

Proč osmimetrové KVH hranoly

Terasu ze sibiřského modřínu stavíme svépomocí a začali jsme tím nejdůležitějším, nosnou konstrukcí. Podklad ze zhutněné navážky a štěrku jsme připravili v předchozím dílu. Hlavní část terasy stojí na nosných KVH hranolech 80 × 160 mm ze smrku a ty leží na betonových patkách. Takovou terasu stavíme poprvé v životě.

KVH jsme koupili v délce 8 m. Šestimetrové by podle konstrukce, kterou jsem si rozkreslil, nestačily, a tak jsme delší hranoly zkracovali. Odřezky jsem od začátku počítal do dalších částí konstrukce. Proto je všechno ostatní ze stejného KVH a každý zbylý kus se někde hodí.

Betonové patky z doby základů

Betonové patky pod terasu jsme dělali asi o dva roky dřív, ještě při základech domu (betonáž patek). Terasu jsme tehdy měli rozmyšlenou jen nahrubo. Přesnou konstrukci jsme kreslili až teď, na míru vybraným prknům a tvaru terénu. Kdyby jedna patka stála asi o 100 cm jinde, hodně by mi to pomohlo. To je realita.

Při dobetonování jsme patky zvedli o dvě řady tvárnic, abychom kolem mohli zasypat a zhutnit. Když byla konstrukce rozmyšlená, ukázalo se, že jsem s patkami moc vysoko. S řadou méně bych měl pod terasou víc místa a mohl bych udělat třeba dvouúrovňový rošt. Kdybych to dělal znovu, udělal bych to jinak. Takhle jsme museli improvizovat a možná se to i trochu prodraží, osmimetrové KVH bych pak nejspíš nepotřeboval.

Výška terasy podle prahu HS portálu

Kovové patky jsem do betonu radši osadil asi o centimetr níž, abych měl rezervu. KVH jsem pak podkládal do správné výšky a teprve potom přivrtal. Výšku jsem vztahoval k hliníkovému profilu u prahu HS portálu. Na nosných KVH poleží kolmo podkladové hranoly a na nich opět příčně prkna. Prkna budou ještě na dilatačních podložkách, aby terasa dobře provětrávala.

Uřízli jsme si na zkoušku kus podkladového hranolu, položili ho přes nosné KVH a na něj prkno s podložkou. Takhle jsme to přiložili k prahu a na profil dali vodováhu. Je lepší to vidět naživo než to dělat jen číselně a pak se divit. Konce KVH jsem musel zkrátit, protože lezly do podkladní vrstvy štěrku.

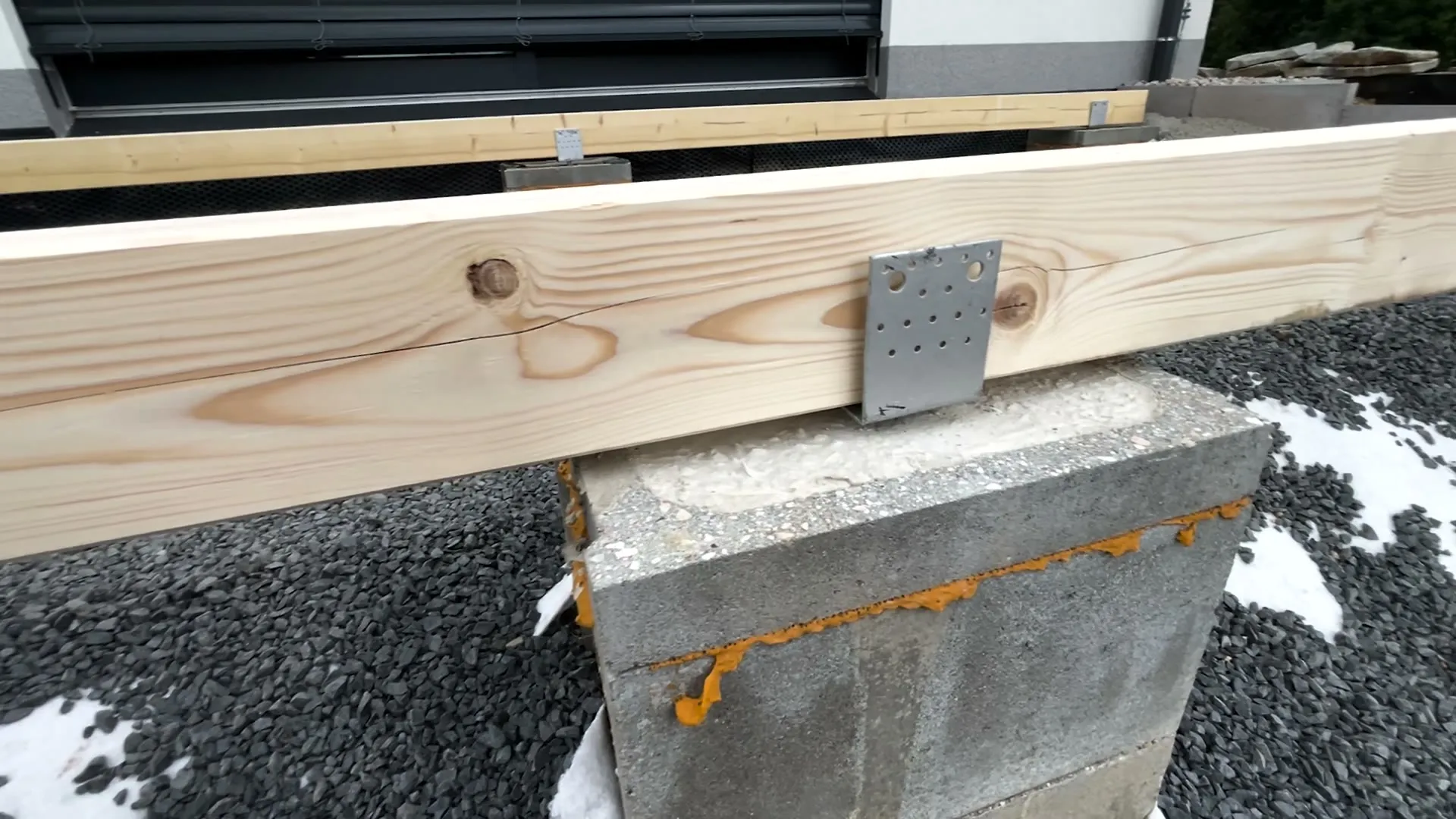

Kovové patky na hranoly o 2 cm širší

KVH jsme v patce podložili, aby neleželo na dně. Do patky může stékat voda a hranol v ní stát nebude. Podložky jsou členité, takže by podle mě mohly vodu spíš odvádět.

Kovové patky jsou široké 10 cm a KVH jen 8 cm. Není to omyl. Bál jsem se, že kdybych patku zabetonoval trochu nakřivo nebo se po betonáži zkroutila, hranol bych do ní nedostal. Mezeru z boku jsem vyplnil dřevěným odřezkem a spoj se provrtá skrz. Nakonec jsme patky zabetonovali přesně a rezerva potřeba nebyla. Nelituji toho, jistota je dobrá věc.

Rovina laserem a impregnace zespodu

Výšku všech nosných KVH jsem nastavoval rotačním laserem. Šestimetrovou vodováhu nemám a laser je nejjednodušší a nejpřesnější. Vodováha na zkušebním profilu byla jen poslední kontrola. Pomohlo, že byly hranoly rovné už z výroby.

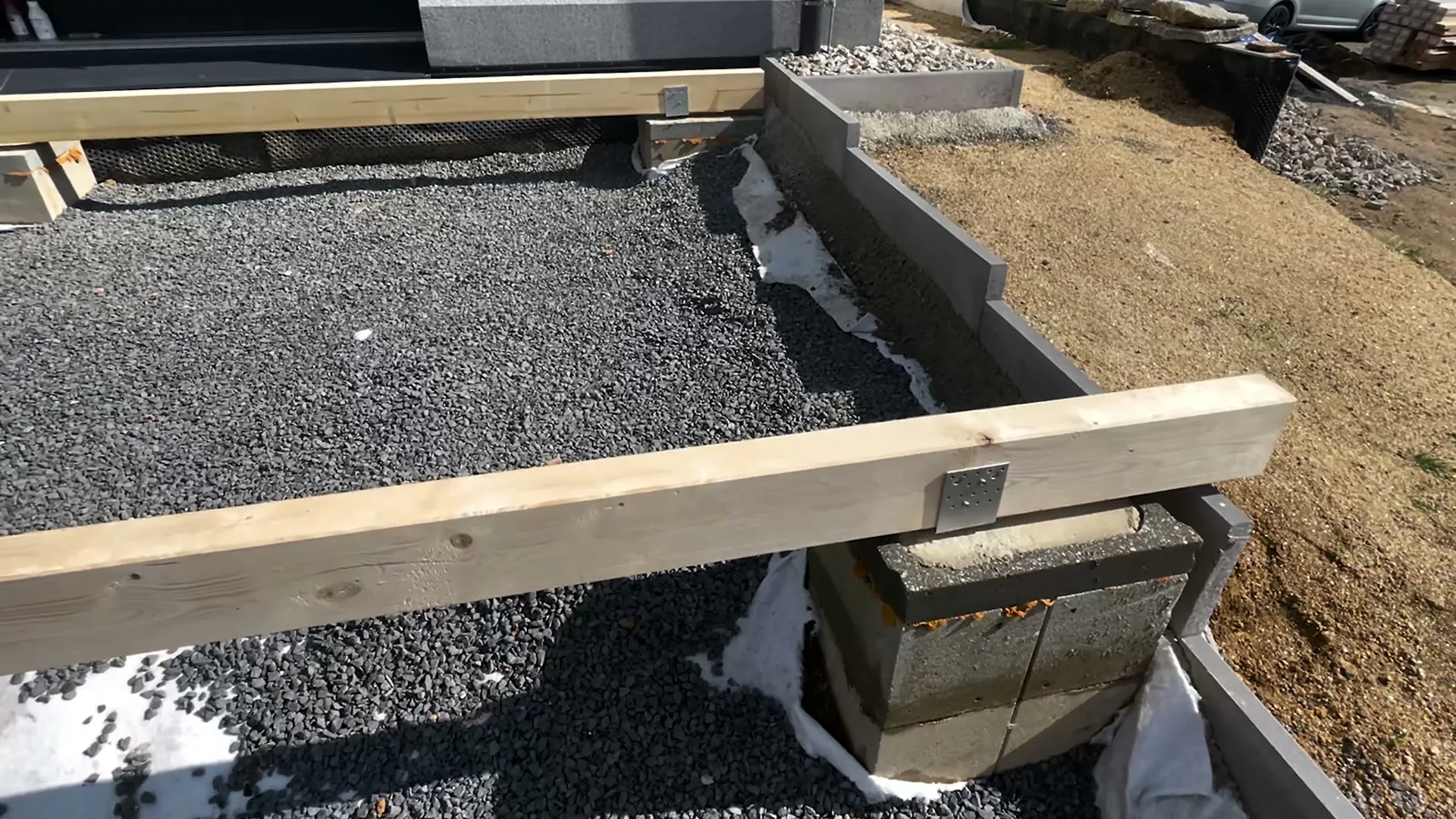

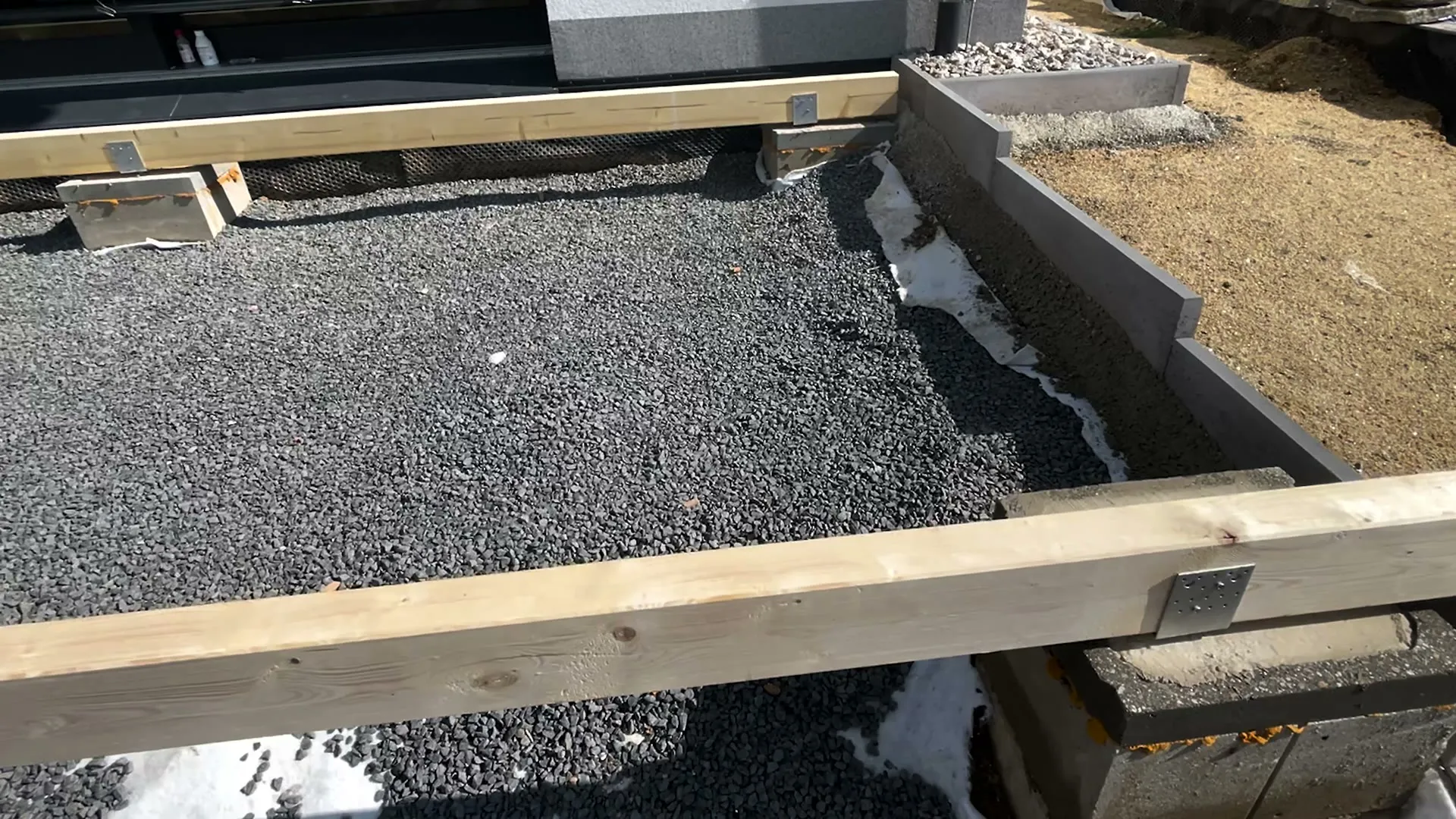

KVH jsme předem nenatírali, takže jsme je po zkoušce vyndali a naimpregnovali zespodu. Celou konstrukci jsme chtěli doimpregnovat až smontovanou, ale místa, kam se pak nedostaneme, jsme museli natírat za pochodu. Potom jsme oba nosné hranoly přikotvili do patek. Za půl dne jsme měli hotové jen dva hranoly, protože bylo potřeba všechno vyrovnat a zkontrolovat.

Obvodový rám a rázový utahovák

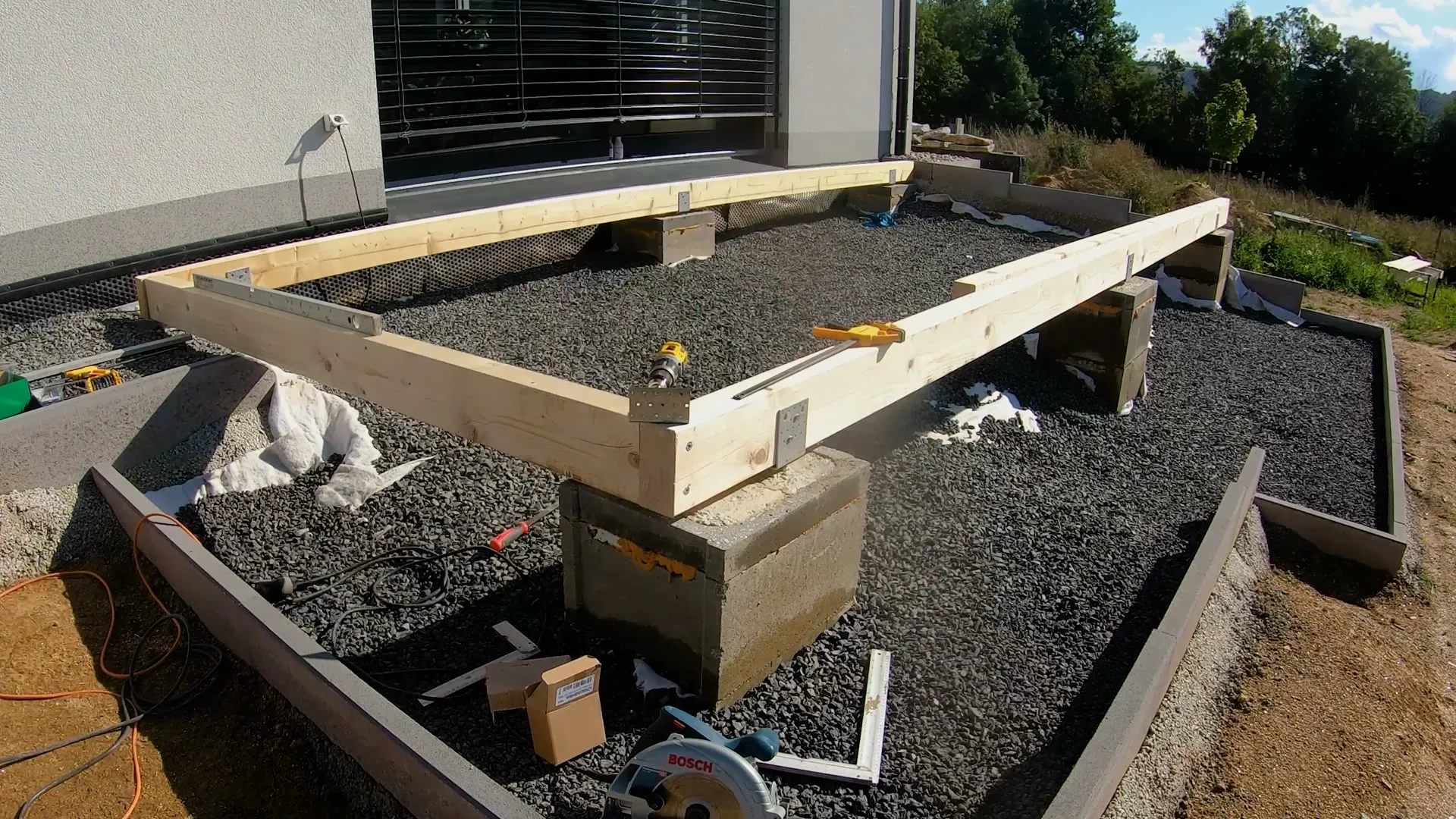

Po přikotvení obou nosných hranolů jsme na koncích přidali příčné hranoly, aby vznikl obvodový rám. Na kotvení u patek jsem měl menší vruty, na boční spoje delší. Šrouboval jsem rázovým utahovákem, který jsem si kvůli terase pořídil. U domu je tak málo místa, že se tam s vrtačkou nevlezu, kratší utahovák ano.

Jenže jsem neměl bity určené pro rázové utahováky a hned jsem tři urval. Hlavička bitu zůstala ve vrutu, ten už byl naštěstí zašroubovaný (od 8:30). Vrut zajel jako do másla, ale asi až moc. Od té doby jsem vruty utahovákem zajížděl jen částečně a dotahoval vrtačkou. Zpětně bych k rázovému utahováku rovnou koupil bity pro rázové utahování.

Obvodový rám šel docela dobře a vruty ho pěkně stáhly. Do vnitřních rohů jsem ještě přidal úhelníky na nerezové vruty, tohle by snad mohlo držet.

Vnitřní trámy v trámových botkách

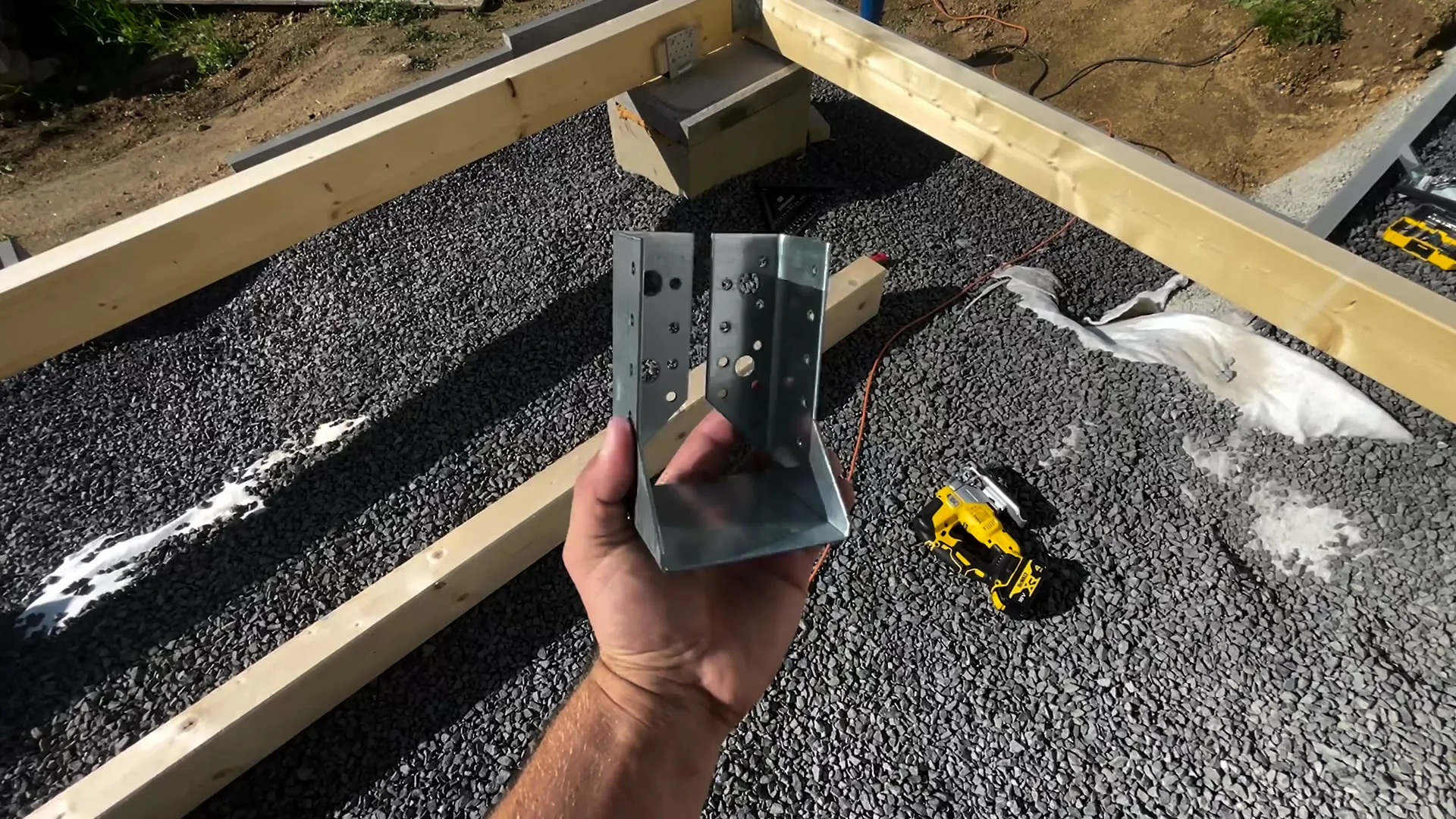

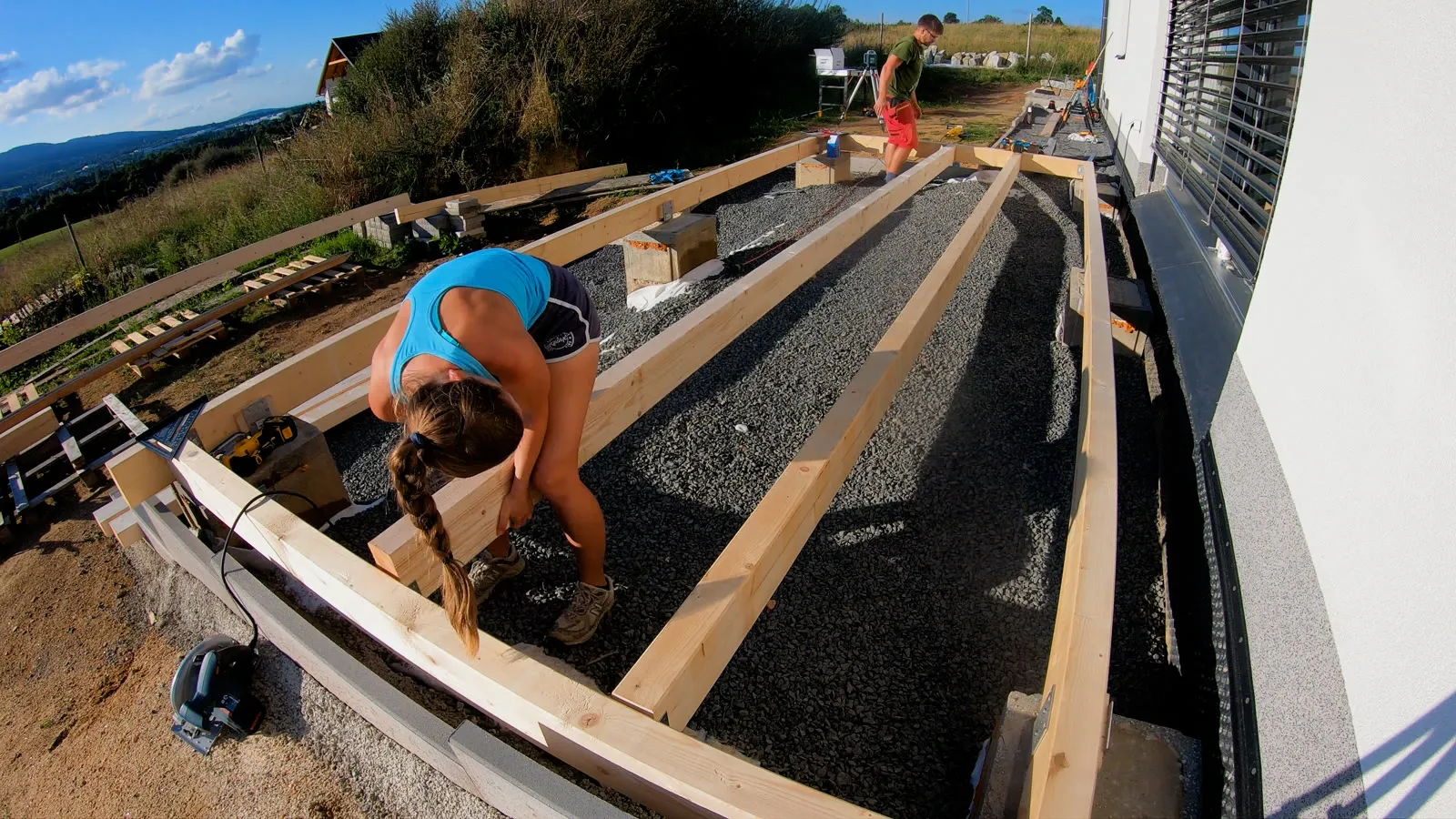

Uvnitř rámu vedou podélné trámy, které budou nést podkladové hranoly po celé délce terasy. Jsou taky ze stejného KVH a k obvodu jsem je chytal trámovými botkami šířky 80 mm, do kterých KVH akorát sedne. Botku jsem si nejdřív rozměřil a připevnil k obvodovému hranolu (od 10:53), pak do ní vložil trám a přišrouboval. Moc krátký trám by byl průšvih a moc dlouhý taky nejde, protože do botky koukají vruty.

Zavětrování jen v některých polích

Zavětrování z krátkých příčných hranolů jsem dal jen do některých polí roštu a je to schválně. Podle mě ho v našem případě všude potřeba není, protože přes nosné KVH půjdou napříč podkladové hranoly a ty celou konstrukci svážou. Kdyby prkna šla rovnou na KVH, zavětrování by potřeba bylo. Dal jsem ho hlavně proto, aby konstrukce držela pohromadě už při vyrovnávání a podkládání. Všude by to bylo dost dřeva a spojovacího materiálu navíc, takže jsem si práci ušetřil.

Podepření terči, nebo dřevem?

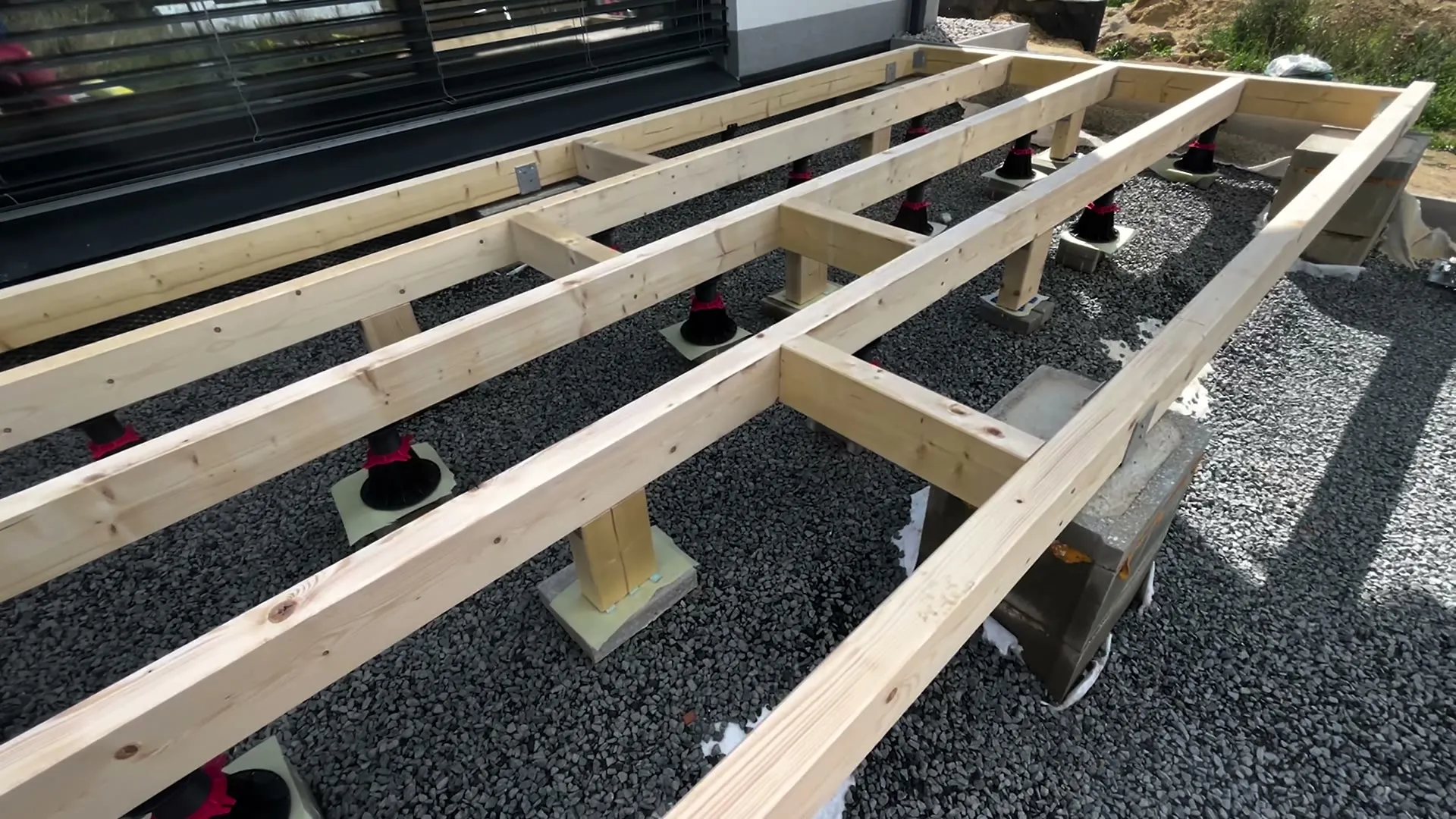

Obvodový rám je nosný a celou váhu udrží betonové patky. Vnitřní trámy by v botkách nějak držely i samy, ale nechat je jen na botkách mi nepřišlo dobré. Podepřeli jsme je proto i uvnitř, aby se konstrukce nehoupala a časem neprohnula. Podpor není moc, kdyby obvod nebyl nosný, bylo by jich mnohem víc. Někdo namítne, že jich mohlo být víc. Uvidíme s časem.

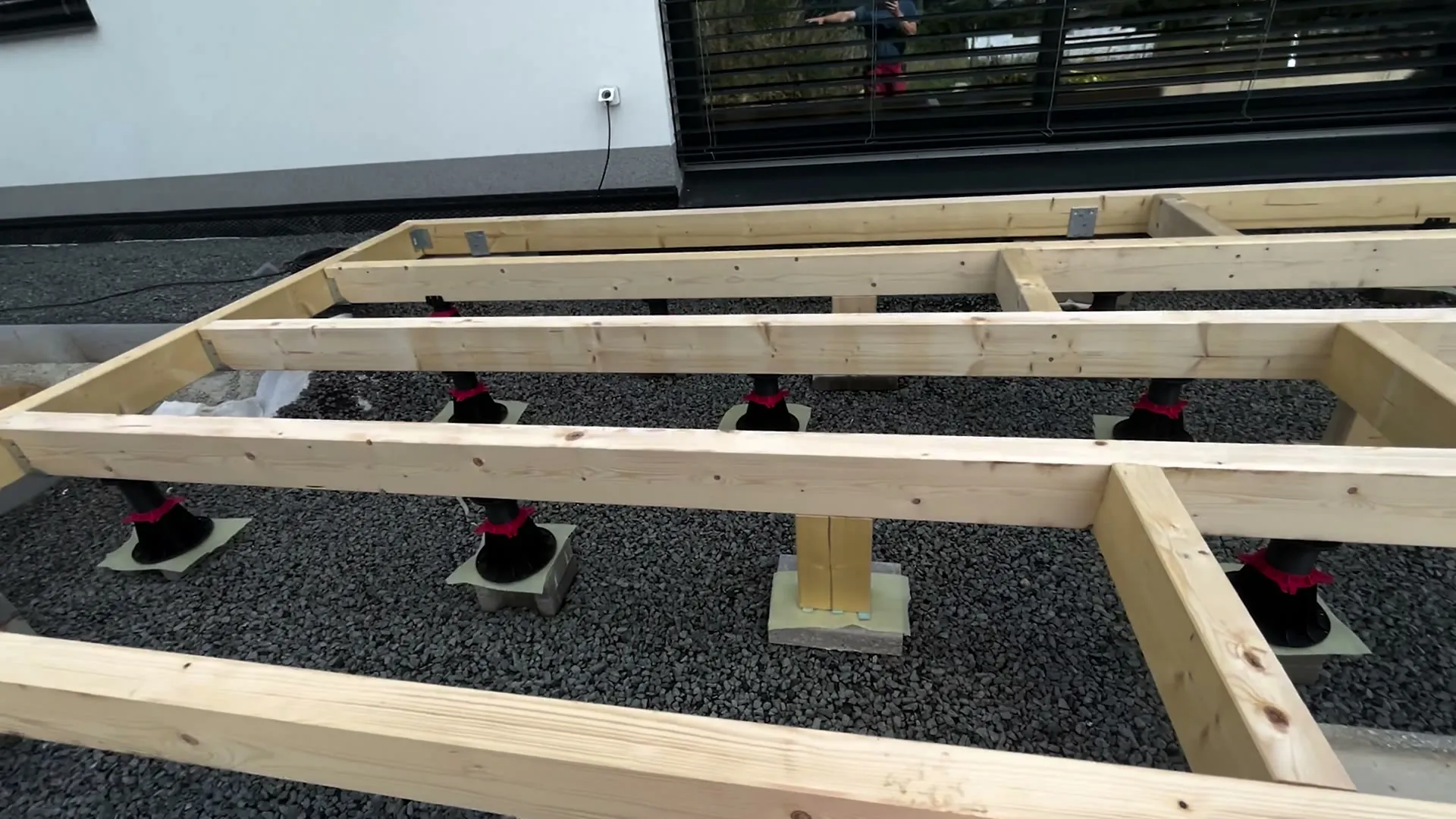

Podpory jsou hlavně terasové terče. Stojí na čtvercových betonových dlaždicích, později jsem pod podpory dal o dost větší. Pár podpor jsem zpětně zkusil udělat i ze dřeva. Bylo to ale několikanásobně víc práce a levněji to podle mě nevyjde, protože dřevo potřebuje spoustu spojovacího materiálu, který u terčů odpadá.

Impregnace KVH

Konstrukci z KVH bych určitě naimpregnoval. My jsme natírali Bochemitem. Nosná konstrukce je hotová a na řadě jsou podkladové hranoly.
