Schody v základových pasech ve svahu

Čela jsou z OSB 22 mm, vysoká přesně 250 mm jako jedna řada ztraceného bednění, přivrtaná k bednicím tvárnicím a zepředu zapřená roxory.

Základové pasy ve svahu ve více úrovních

Dům stojí ve svahu, a tak jsme základové pasy vykopali ve více úrovních. Na provedení je to složitější, ale řekl bych, že taky o dost levnější. Schody ovšem nejsou jen ve výkopu. Ve více úrovních bylo potřeba vylít i samotné pasy a beton ve vyšší úrovni drží přepážky, které vytvoří schod. Na delší straně domu máme čtyři úrovně a jedna přepážka vychází i na vnitřní nosnou zeď. Celkem tedy máme devět přepážek.

Čela přepážek jsme kotvili k bednicím tvárnicím přímo ve výkopu. Lepší je kotvit bednění mimo výkop. Stavěli jsme na skále, a tak jsme si to dovolili. Na méně stabilním podloží by to vhodné nebylo a může být potřeba ještě přidat armaturu. Výšky schodů i hloubku pasů nám dal projekt. Celé jsme to tehdy popsali v článku Bednění přepážek.

Prostupy pro vodu a kanalizaci v pasech

• Prostup na vodu. Vodovodní přípojka musí vést v nezámrzné hloubce, aspoň 80 cm pod terénem. U nás to vychází až pod úroveň pasu, takže jsme se ručně prokopali ještě níž. Pod pas jsme dali kus KG potrubí DN 150, které přesahuje výkop minimálně o 10 cm na každou stranu. Projde jím chránička, nebo rovnou vodovodní potrubí, které se do chráničky údajně dávat nemusí. Konce jsme utěsnili igelitem proti hlíně i betonu. Chráničky jsme obsypali pískem a pořádně ušlapali, za pár dní na ně šel beton a podklad si už neměl sedat.
• Prostupy kanalizace. Jsou z KG DN 200, protože samotná kanalizace vede v KG 150. Prostupy mají sklon podle spádu celého potrubí. Všechny vycházejí do betonu pasů, takže před betonáží visí ve vzduchu. Zasekli jsme je do stěn výkopu a přikotvili roxory, aby neklesly a beton je nevytlačil nahoru. Výšku jsme neměřili od pasu, ten je vykopaný s odchylkou několika centimetrů. Stavební dozor nám vypracoval výkres s výškami všech prostupů a laserem jsme je umístili přesně tam, kam patří. Bez laseru si to neumím představit.
• Značky na terénu. Chráničky po zalití zmizí z očí, tak jsme si je sprejem označili na terén.
• Základová spára. Po zasypání prostupů jsme prošli celé dno výkopu, srovnali rýhy od lžíce bagru a vyházeli napadanou zeminu. Rohy mají zůstat kolmé a ostré, ne jako žlab.

Zemnicí pásek v drážce tvárnic

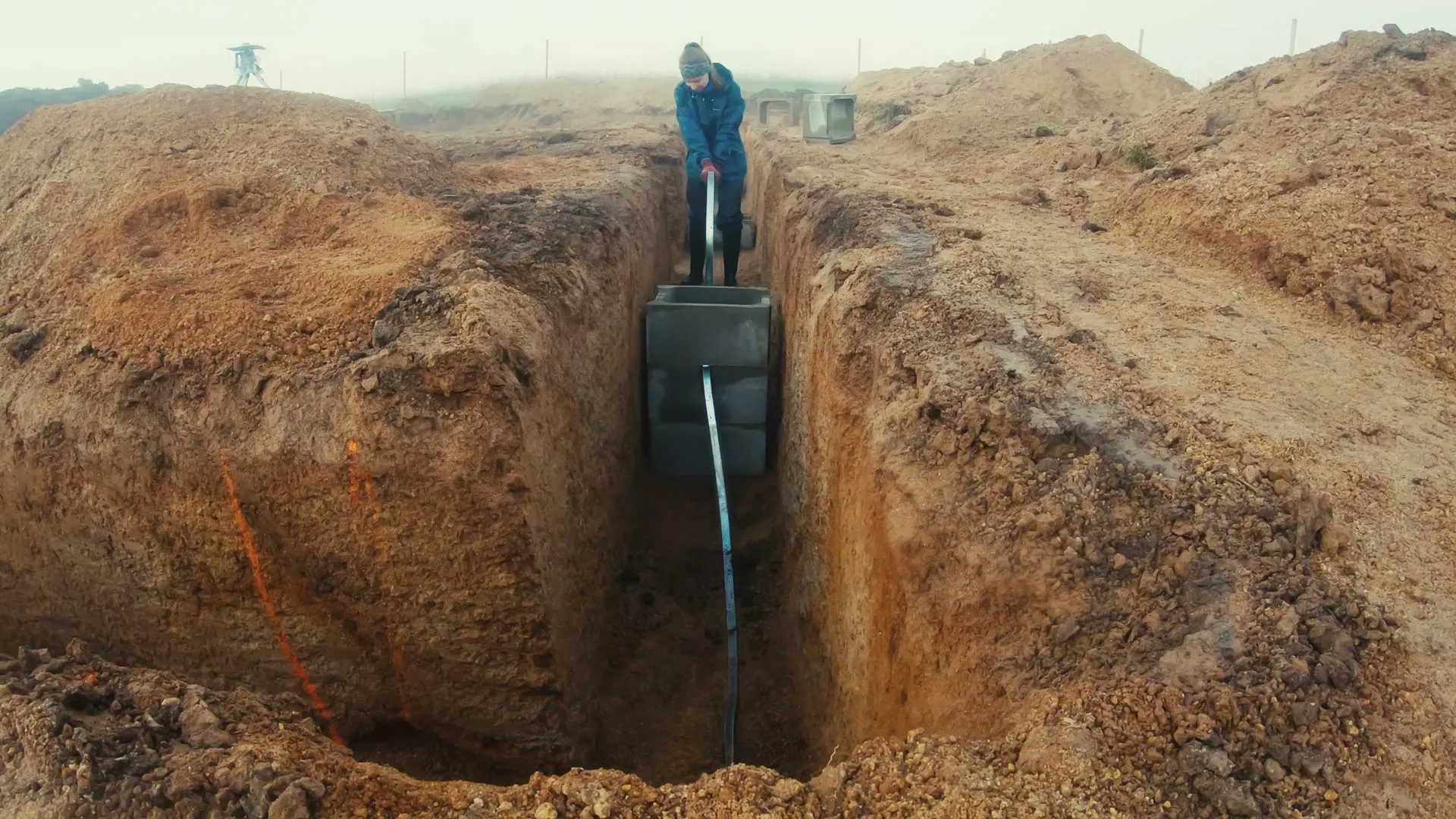

Do dna výkopu jsme položili zemnicí pásek FeZn 30 × 4 mm. Z článků jiných stavebníků jsem pochopil, že práce s ním je očistec. Stejnou zkušenost nemám, i když uznávám, že je hodně nepoddajný. Po odstřižení stahovacích drátů jsem klubko držel pevně oběma rukama ve výkopu, přišlápl konec a začal odvíjet. V rozích jsem pásek přišlápl a klubko rukama zkroutil, aby změnilo směr. Pomohlo, že ve výkopu už stály bednicí tvárnice s drážkami připravené na přepážky a pásek trochu hlídaly. Vyšla nám necelá dvě klubka, v polovině jsme udělali přesah asi 1,5 m.

Spoje jsme natřeli gumoasfaltem v několika vrstvách a pásek podložili betonovými kostkami. Neviděli jsme důvod ho složitě podkládat kameny, ze kterých by průběžně padal. Vývod na uzemnění hlavního rozvaděče je taky ze zemnicího pásku, vývody na hromosvod jsou v každém rohu domu z drátu FeZn o průměru 10 mm.

Proč musí být schod přesně 250 mm

Pasy jsme chtěli vylít tak, aby na ně šlo první řadu ztraceného bednění založit na sucho. Čelo přepážky nám zajistilo, že schod v pasu má přesně 250 mm, výšku jedné řady, a řady by na sebe pak měly pěkně navázat. Na zaměření přepážek jsme si proto dali záležet.

Jak zabednit přepážku v základovém pasu

Místa přepážek jsme zaměřili už při pokládce pásku. Na každé jsme položili první řadu tvárnic, pásek vložili do drážky a druhou tvárnicí ho zajistili. Na většině míst stačily dvě tvárnice, někde jsme přidali ještě třetí sníženou. Výšku jsme volili tak, aby se k tvárnici dala přivrtat čelní deska a bednění zůstalo zalité v betonu. Výšku vyššího pasu pak určuje horní hrana OSB. Beton musí mít předepsanou tloušťku i v místě schodu, takže výkop za přepážkou pokračuje ještě dál, o tolik, jak silný má beton být. Ostrý schod ve výkopu je až za přepážkou. Čelo tak stojí ve vzduchu před schodem ve výkopu.

Pracovali jsme ve dvou a postup se u všech devíti přepážek opakoval. Desky z OSB 22 mm jsme měli nařezané předem. Vždy 250 mm vysoké a široké jako výkop plus pár centimetrů, aby se zarazily do hlíny. Jeden z nás držel na hraně výkopu nivelační lať s přijímačem rotačního laseru, druhý ve výkopu přikládal desku. Výšky jsme vyčetli z výškových kót v projektu (od 1:36). Laser máme Bosch GRL 400 H.

Desku jsme přiložili k čelu tvárnic. Vodováhou na horní hraně jsme hlídali vodorovnou polohu, zároveň jsme hlídali i kolmost ke stěnám výkopu. Desku jsme pak přichytili natloukacími sponkami, které nám zbyly ze stavby plotu (od 6:09). Jeden desku držel a já vrtal vrtacím kladivem: přes OSB bez příklepu, do betonu tvárnice s příklepem. Desku jsme aku šroubovákem přišroubovali vruty do betonu. Před desku jsem do stěn výkopu zatloukl roxory, které ji zepředu zapřely.

Proč samotné vruty nestačí

Vrtání nejdřív bez příklepu se osvědčilo a po zašroubování vrutů držela deska velmi pevně. Na tlak betonu by to ale nestačilo a pevnost čela jsme podcenit nechtěli, proto ty roxory zepředu.

Co zbývalo udělat před betonáží pasů

Přepážky jsme dokončili ještě za světla, drobnosti kolem se ale protáhly do tmy. Na několika místech vycházela horní hrana budoucích pasů nad terén, takže jsme tam museli udělat bednění, aby beton zůstal jen tam, kde má být. Zemnicí dráty vývodů bylo potřeba zakotvit, aby při betonáži držely kolmo nahoru. Podobných drobností se najde víc a je důležité se na nic nevykašlat, i když už je člověk vyčerpaný. Zbývalo se dobře vyspat, hned ráno jsme poprvé betonovali: Základové pasy: Betonáž.
