Místo relé modulů v rozvaděči jsme ke každé žaluzii dali bezdrátový žaluziový aktor Air, ke kterému vede jen napájení 230 V. Meteostanici na vítr jsme se rozhodli dát na jihozápadní štít, na hřeben střechy bez výlezu se nedostaneme.
Kabely k žaluziím do hvězdy
Venkovní žaluzie už jsme měli namontované a na řadu přišlo jejich ovládání přes Loxone. Přípravu jsme při rozvodech elektřiny táhli univerzálně, do hvězdy. Z rozvaděče vede ke každé žaluzii zvlášť kabel 5 × 1,5 mm².
Tehdy jsme ještě nevěděli, jak ovládání vyřešíme, ani jestli Loxone vůbec bude. Hvězda nám nechala volnost. Nevýhoda je, že kabelů bylo zbytečně moc. Kdybychom to věděli od začátku, ušetřili bychom nemálo metrů kabelu i práce.
Proč aktory Air, a ne relé v rozvaděči
S hvězdou šlo motory spínat přímo v rozvaděči přes modul s relé od Loxone. Modulů by ale bylo několik a zabraly by místo. Náš rozvaděč není moc velký, tak jsem si to místo nechal na něco jiného.
Rozhodl jsem se pro žaluziové aktory Air. Každý je přímo u své žaluzie a vede k němu jen napájení 230 V. Povely dostává bezdrátově, přes protokol Loxone Air. Řídicí jednotka Miniserver Compact, kterou máme, má Air už v sobě, takže jsem nemusel přidávat žádný další modul. Aktory navíc pokryjí dům signálem, což se u dalších prvků Air určitě bude hodit.
Proč měřit vítr přímo na domě
Venkovní žaluzie mají od výrobce danou nejvyšší rychlost větru, kterou ve staženém stavu vydrží. Při silnějším větru je výrobce doporučuje vytáhnout, jinak se můžou zničit lamely. Žaluzie samy o větru nic nevědí, takže dům potřebuje vlastní zdroj informace.

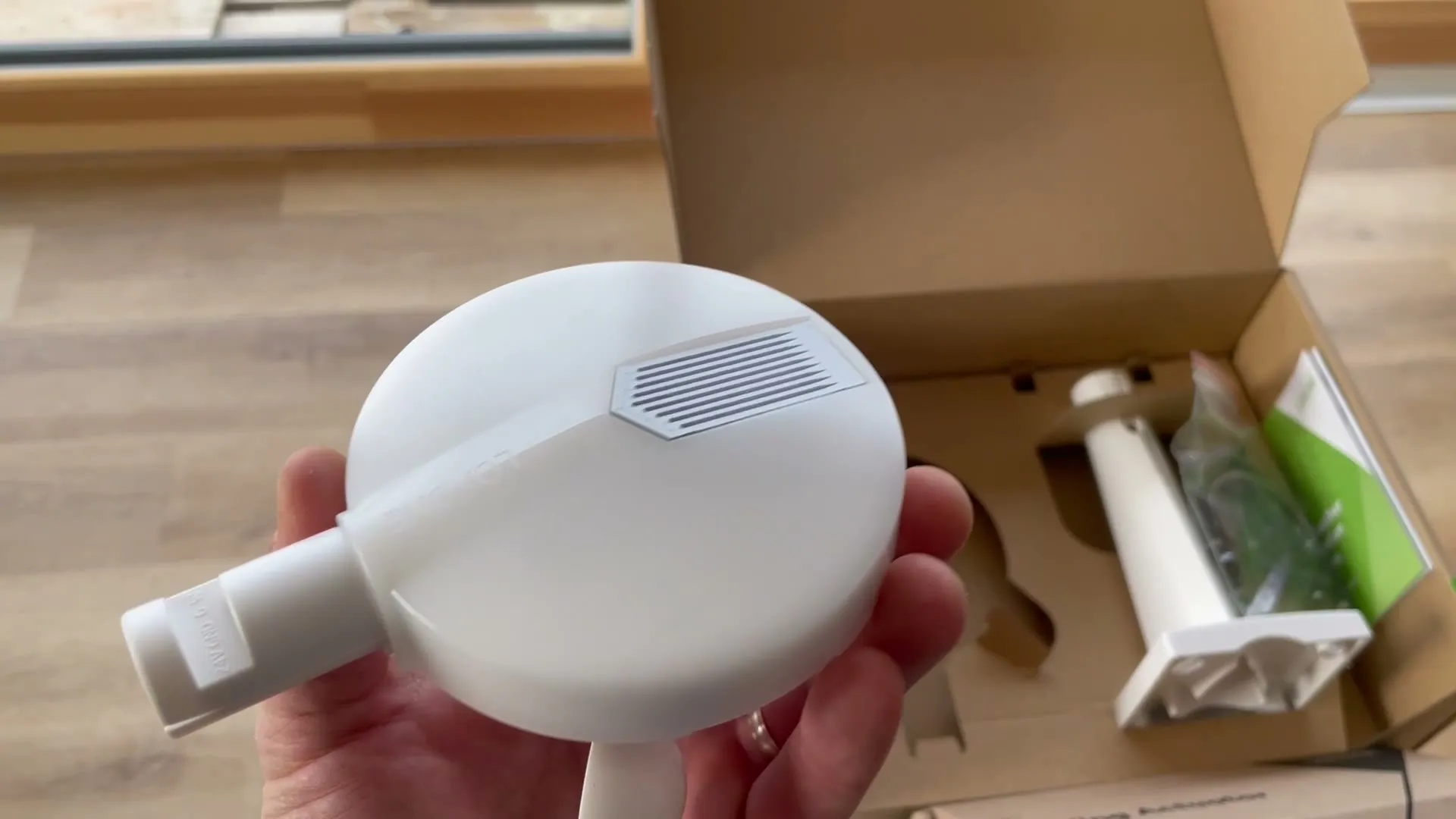

Vítr z internetu jsem brát nechtěl. Předpovědi mají velkou odchylku a vítr je pro každé místo tak specifický, že by si ho měl každý dům měřit sám. Do meteostanice jsme proto investovali. Kromě rychlosti větru měří i srážky, venkovní teplotu a jas slunce. U žaluzií nás ale zajímá hlavně vítr.
Kam umístit meteostanici
Meteostanice by neměla stát v závětří a vedle ní by neměl být velký objekt, třeba komín nebo budova. Na pozemku je takové místo nejspíš jen na hřebeni střechy. My nemáme komín ani výlez na střechu, takže montáž i pozdější kontrola nebo servis by byly hodně složité. Na rovinu: na střechu ji prostě nedostanu.
Pomohlo nám, že všechny žaluzie kromě jedné jsou na dvou stranách domu, které míří k jihozápadu. Vítr ze severu a východu meteostanice přesně měřit nebude, ale tam žaluzie nemáme. Místo už taky dobře známe a víme, že k nám fouká z jedné, nanejvýš ze dvou stran. Je to dané terénem okolo, který vítr láme.
Zatím ji tedy dáváme na jihozápadní štít. K meteostanici patří montážní sada, kterou nasadím na konzoli, již si na štítu připravím. Do budoucna ji můžeme přesunout třeba na vedlejší objekt na zahradě, kam dotáhneme kabel.
Zapojení aktoru u venkovní žaluzie
Kabel z rozvaděče jsem u každé žaluzie zakončil konektorem Hirschmann, běžným konektorem u žaluzií. Aktor se zapojuje mezi tenhle přívod a motor žaluzie. Nacvakl jsem ho na přívod a propojil s kabelem z motoru (od 6:24). Motory máme základní, umí jen nahoru a dolů. Koncové polohy jsme jim nastavili při montáži ovládacím tlačítkem a Loxone pak žaluzií jezdí jen v tomhle rozsahu. Žaluzie máme na samostatném jističi. Připojení k elektroinstalaci a revize patří elektrikáři s oprávněním.
Aktory jsou nahoře v boxu u konzole a jsou nacvaknuté přímo na ni, takže drží pevně. Nenaprší na ně a vítr se k nim nedostane. Do boxu se ale špatně sahá. Žaluzii jsem musel trochu vytáhnout, abych se k aktoru dostal, a zároveň trochu spustit a sklopit lamely, aby tam bylo vidět. Výhodu tu mají lidi s dlouhýma a tenkýma rukama.
Jakmile jsem zapnul napájení, spároval jsem aktory v Loxone Config a přiřadil je k místnostem. Hned se mi objevily v telefonu, takže jsem z něj při dokončení montáže žaluzií podle potřeby sjížděl. Kabely jsem tak urovnal, aby nepřekážely jejímu chodu. Takhle jsem prošel každé okno.
Pak už žaluzie jezdily a já si mohl hrát s nastavením.
Ovládání venkovních žaluzií vypínačem

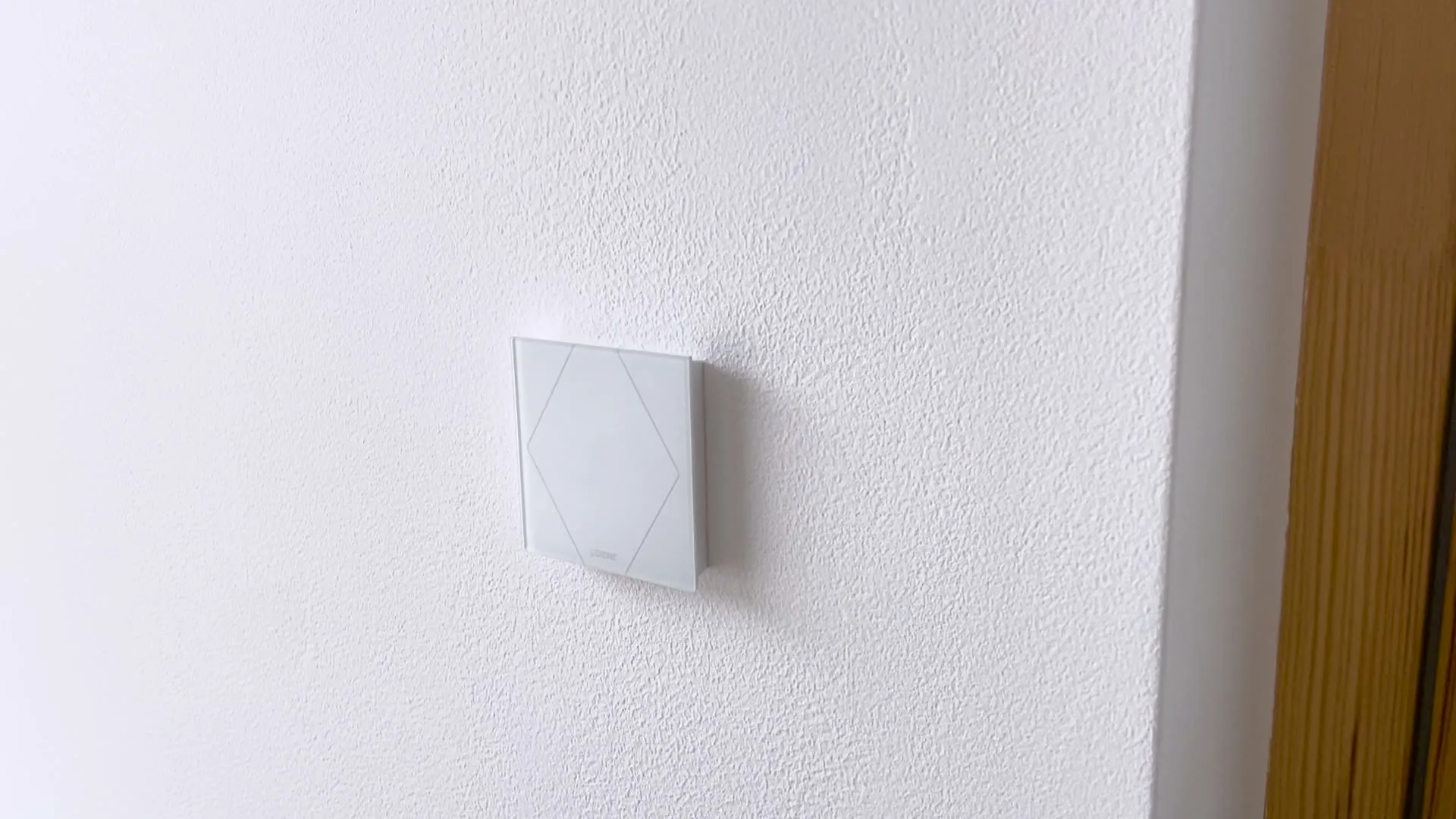

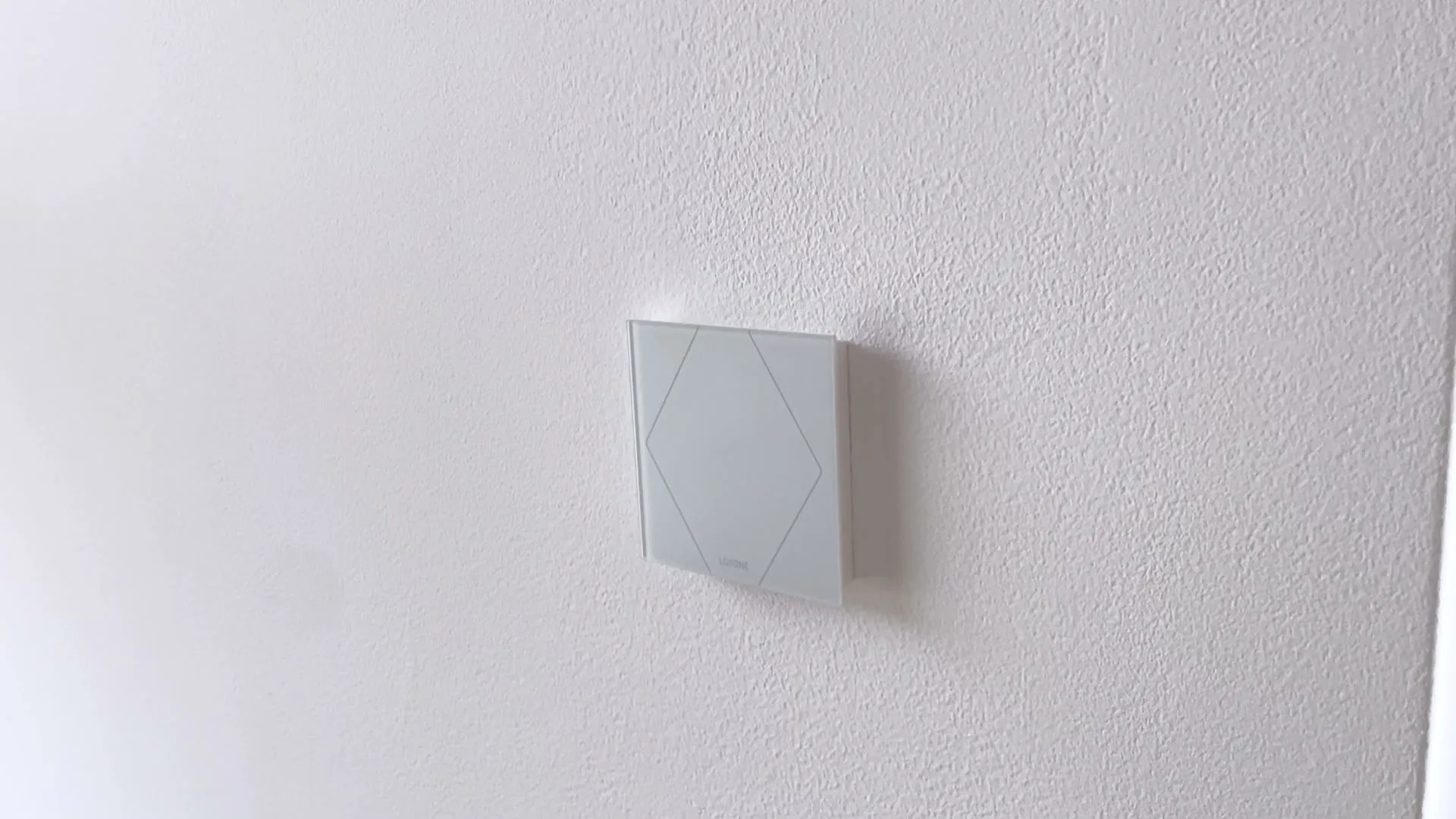

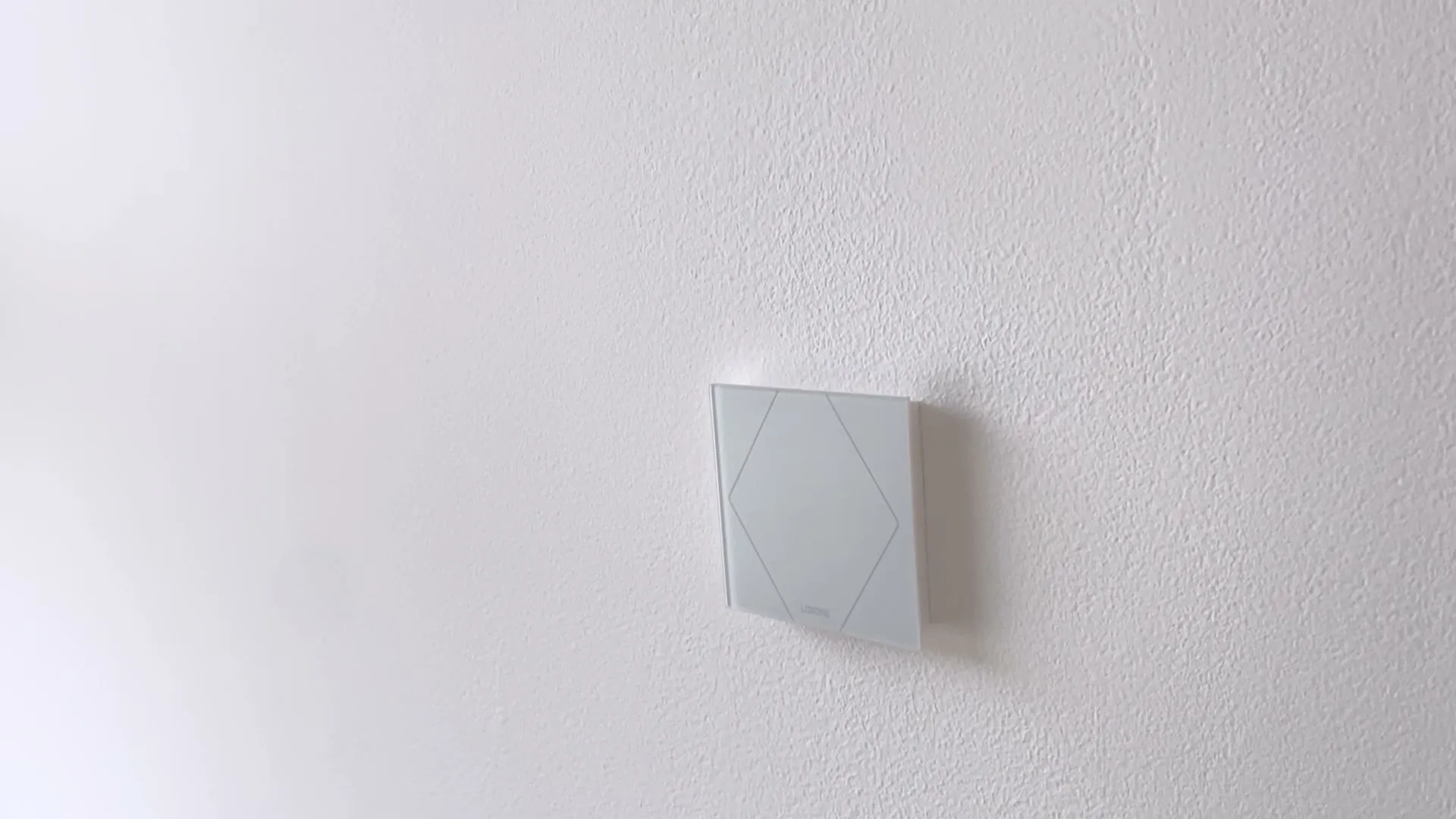

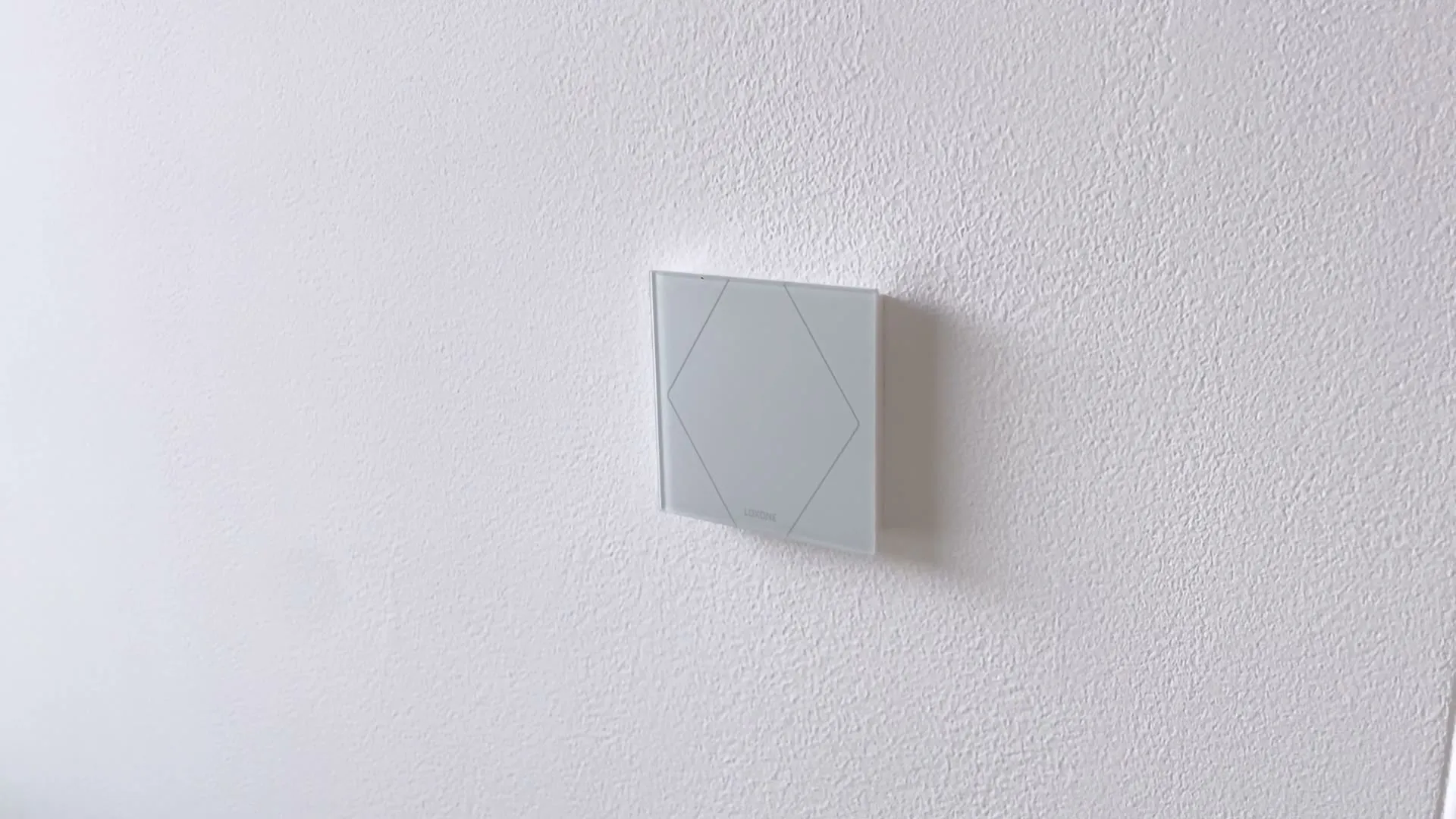

Na vypínačích Loxone platí tlačítkový standard: střed ovládá světla, levá strana stínění a pravá audio. Loxone doporučuje ho dodržet všude, i v místnosti, kde některá funkce není. Každý vypínač pak funguje stejně a člověk nemusí přemýšlet, u kterého zrovna stojí. Vypínače jsme osazovali v dílu o chytrých vypínačích.
Tlačítka jde naprogramovat i jinak a my jsme to na pár místech zkusili. Když nás to bude mást, vrátíme se ke standardu. U dvojice oken teď levá strana vypínače ovládá levé okno a pravá pravé. Spodním tlačítkem se žaluzie před HS portálem stáhne, horním se zase vytáhne. Kdybychom skončili tady, upřímně by to nebyl velký rozdíl oproti běžným vypínačům.
Skupinové ovládání žaluzií

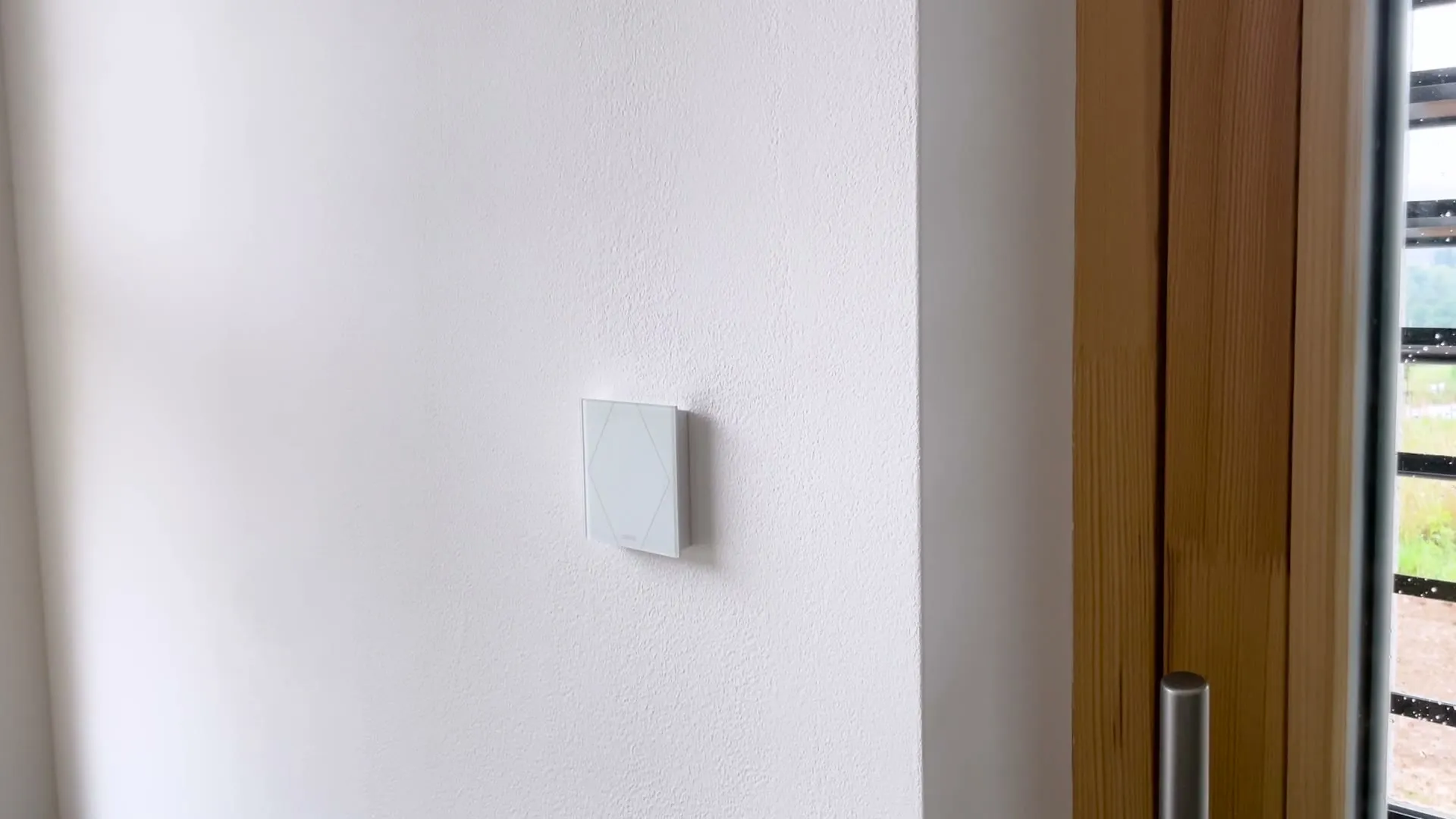

Žaluzie jsme v Loxone rozdělili do skupin a zatím jsme došli k tomu, že vypínače přímo u oken ovládají jen svoje okna. Vypínač u vstupu do obýváku spojeného s kuchyní ovládá celou skupinu, takže jedním stiskem jede všech pět žaluzií v tom prostoru. U hlavních dveří je vypínač, který může ovládat celý dům. Jedním kliknutím dům zastíní, odstíní nebo spustí jinou nastavenou automatizaci.
Aplikace Loxone a funkce Shade
Žaluzie ovládáme i aplikací Loxone, která běží na telefonu, tabletu i notebooku. V kategorii Stínění vidíme všechny žaluzie a jejich skupiny. Díky aktorům vidíme i polohu každé žaluzie v procentech.

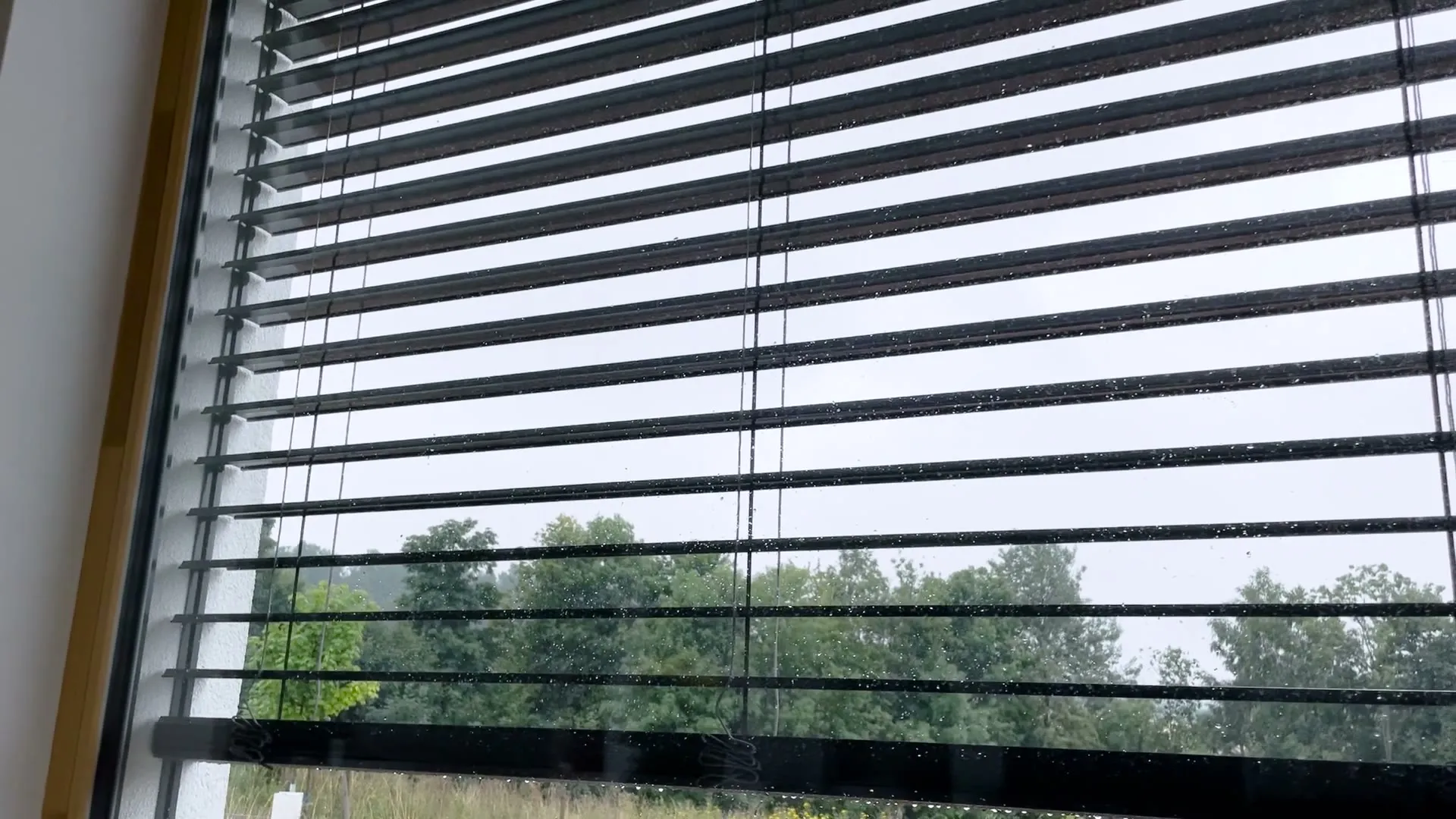

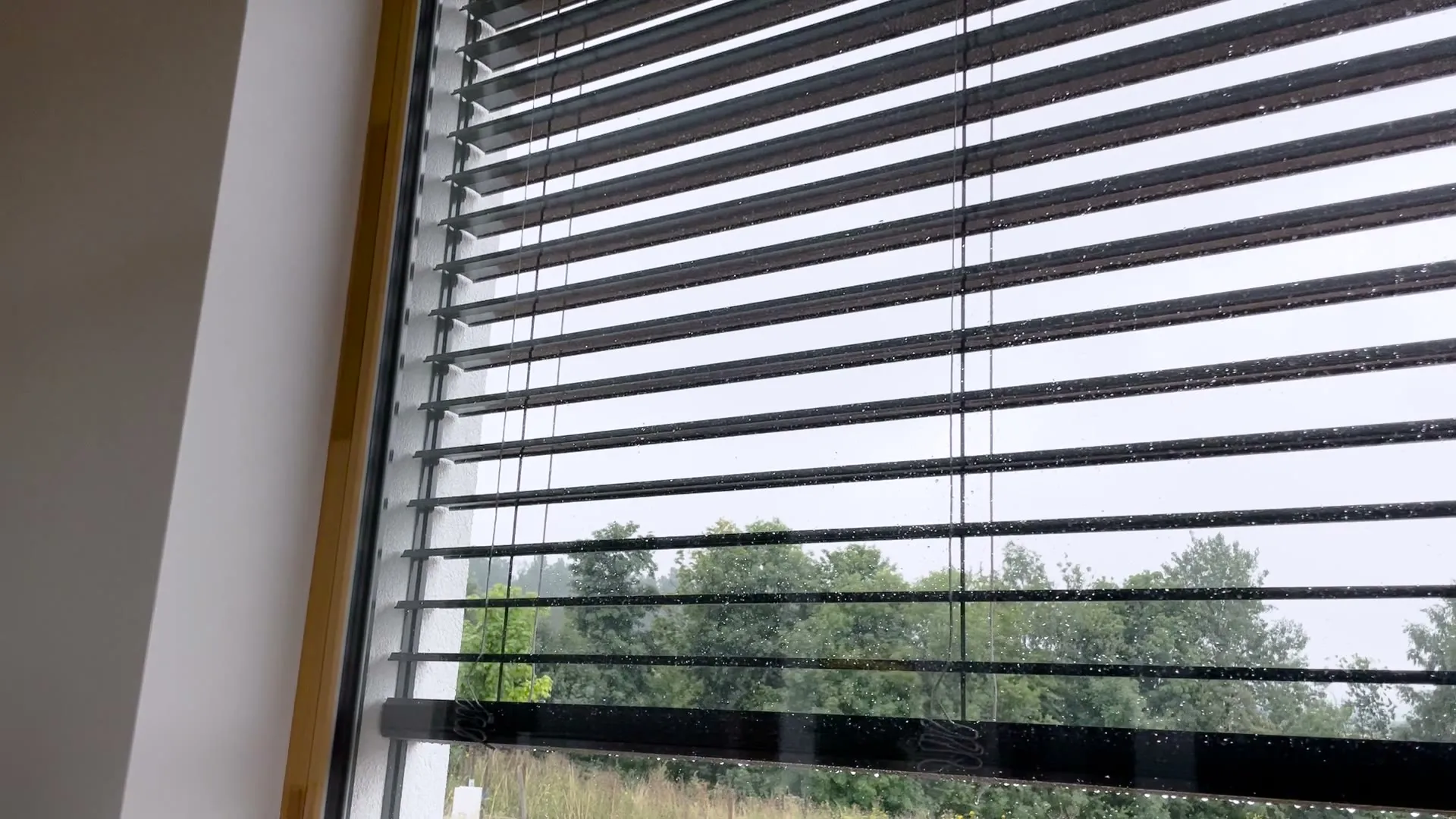

V detailu jedné žaluzie mě zaujalo tlačítko Shade. Žaluzie se z jakékoli polohy úplně zatáhne a pak se krátce povytáhne (od 11:58). Lamely se tím narovnají, žaluzie stíní a uvnitř není tma. Bez toho bychom museli obíhat žaluzii po žaluzii a polohu hledat ručně. Takhle do ní jde jedním kliknutím na centrálním vypínači celý dům.
Automatika podle větru a slunce
Meteostanici jsme kupovali hlavně kvůli větru a pro naše potřeby nám bohatě stačí. Po jejím napojení jde nastavit mez rychlosti větru. Když ji vítr překročí, všechny žaluzie v domě se samy vytáhnou, bez vypínače i aplikace.
Do aplikace jde přidat i tlačítko, které vybranou automatizaci na čas přeruší. Ranní vytažení žaluzií se tak dá na jeden den pozastavit. Některé automatizace dává smysl dát i na tlačítka vypínačů. Vedle aplikace a vypínačů jde žaluzie ovládat i dálkovým ovladačem Loxone.
Nejdál jde plná automatika. Loxone ví, kam je každá žaluzie orientovaná, a dá se mu zadat, jestli okno něco nestíní a odkud do něj může svítit slunce. V plné automatice pak hlídá, aby se dům přes den nepřehřál. Když teplota klesne a venku svítí slunce, žaluzie naopak vytáhne.
Hlavně sluneční automatika nám hodně zvedla komfort. Se žaluziemi teď nemáme v podstatě žádné starosti. Co nám vyhovuje a co ne, budeme ještě ladit. Další v řadě je osvětlení chytré domácnosti.
Díky, dotaz máme.
Přečteme ho a zveřejníme s odpovědí tady. Když jste nechali e-mail, dáme vám vědět.
- Umístění meteostanice bychom příště řešili už v projektu, i s kabelem a prostupem střechou domluveným se střechaři, aby nezatékalo.
Časté otázky k tomuto dílu
Jak automatizovat venkovní žaluzie?
My jsme ke každé žaluzii dali aktor Loxone Air. V aplikaci vidíme polohu každé žaluzie a ovládání jde navázat na vítr, slunce a teplotu.
K čemu je meteostanice v chytré domácnosti?
My ji máme hlavně kvůli větru, aby se žaluzie včas vytáhly a nepoškodily se lamely.
Jaký kabel vede k meteostanici Loxone?
Stačí datový kabel Cat 6a nebo Cat 7. Při výběru je potřeba počítat s tím, že povede ve venkovních podmínkách.
Proč bezdrátový aktor Air, a ne relé v rozvaděči?
U nás hlavně kvůli místu, moduly s relé by v našem menším rozvaděči zabraly několik pozic.
