Senzory přítomnosti a chytré vypínače Loxone

Do svorek vypínače jsme potřebovali tuhé vodiče kabelu Cat 7. Senzor v podhledu měří jas, hluk a pohyb, vypínač teplotu a vlhkost.

Co umí senzor přítomnosti Loxone

Po NFC klávesnici jsme pokračovali v kompletaci chytré domácnosti Loxone. Jako první přišly na řadu zápustné senzory přítomnosti a vypínače. Než jsem došel k Loxone, pár jiných řešení jsem si vyzkoušel. Senzory i vypínače jsem zapojoval sám. Dělal jsem jen základní školení Loxone partnerů.

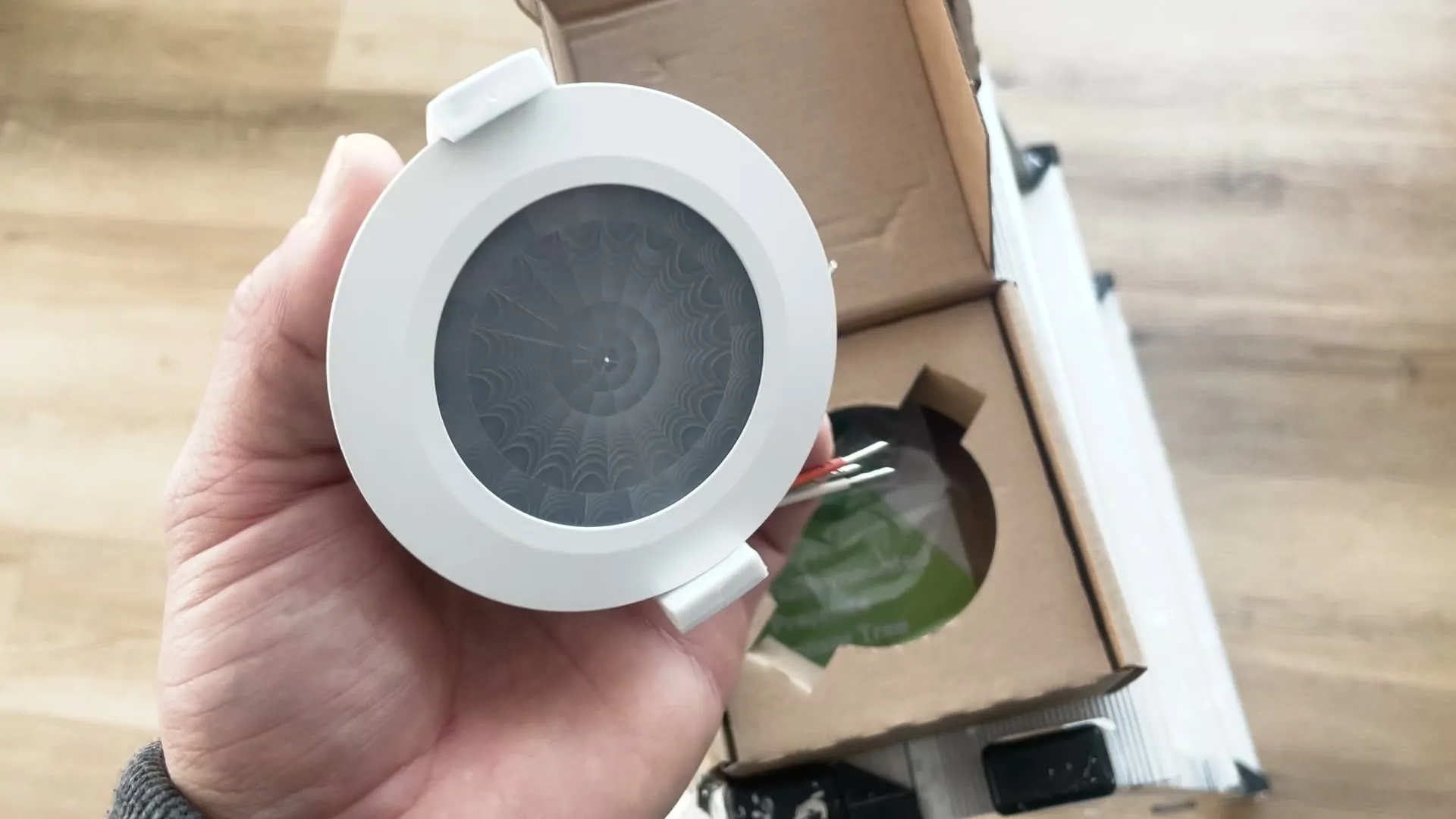

Senzor vypadá jako bodovka, ale umí úplně jiné věci. Měří jas v místnosti, hluk a pohyb. Plánovali jsme ho téměř do každé místnosti.

Pohyb je spouštěč: někdo vejde do místnosti a senzor ho zachytí. Podle jasu se pak rozhodne, jestli má vůbec smysl rozsvítit. Hluk řeší jinou věc. U počítače nebo u televize člověk sedí skoro strnule, ale televize hraje. Senzor podle hluku prodlouží přítomnost a světlo nezhasne, i když se nikdo nehýbe.

U světel jsme neskončili. Když je dům v režimu mimo domov a senzor zachytí pohyb, asi to znamená, že se něco děje. Senzor tak poslouží i pro alarm.

Jak jsme senzory zapojili do podhledu

K senzoru vedou čtyři vodiče ve dvou párech. To je u Loxone standard, většina zařízení potřebuje právě dva páry. Oranžový a bílý vodič tvoří pár pro napájení 24 V. Zelený a bílý vodič tvoří pár pro sběrnici Tree. Bílý vodič od zeleného máme označený, aby se nepopletl.

Zezadu má senzor žebrované kovové tělo a po stranách pružinové příchytky. Otvor v podhledu jsme měli připravený předem, i s kabelem sběrnice a nasazenými svorkami. Mně tak zbylo nacvaknout čtyři vodiče a senzor zapustit do otvoru od 2:15. První senzor byl hotový asi za 30 sekund, opravdu rychlovka. Stejně jsem pak osadil senzory v chodbě a v dalších místnostech.

Vypínač Touch Pure Tree a barevné svorky

Vypínače jsme vybrali Loxone Touch Pure Tree v bílé variantě a dali je na několik míst. Na zadní straně mají barevné svorky ve stejných barvách jako vodiče. Barvy zůstanou napsané na těle vypínače, i když svorky sundám. To mi přijde fajn. I když člověk dělá totéž pořád dokola, může se splést.

Na skle je dole malé logo Loxone. Upřímně, dokud na něj někdo neupozornil, ani jsem si ho nevšiml.

Proč Cat 7 s tuhými vodiči

V krabici pro vypínač jsme měli připravené dva páry vodičů ve stejných barvách. U tohohle vypínače sběrnice končí. Kdybychom pokračovali k dalšímu světlu nebo vypínači, jdou do svorky dát i čtyři vodiče a sběrnice vede dál. Tahle flexibilita je její velká výhoda. Barvy vodičů jsme drželi stejné v celé instalaci.

Do svorek jdou jen tuhé vodiče. Originální kabel Tree je má, my jsme ho ale nepoužili. Rozvody jsme tahali dřív, než jsme se pro Loxone rozhodli (díl 52). Natáhli jsme kabel Cat 7, který má taky tuhé vodiče. Někomu přišel zbytečně předimenzovaný. Vybrali jsme ho ale i proto, že se tuhý vodič do svorek dobře zasouvá.

Jak jsme vypínač namontovali

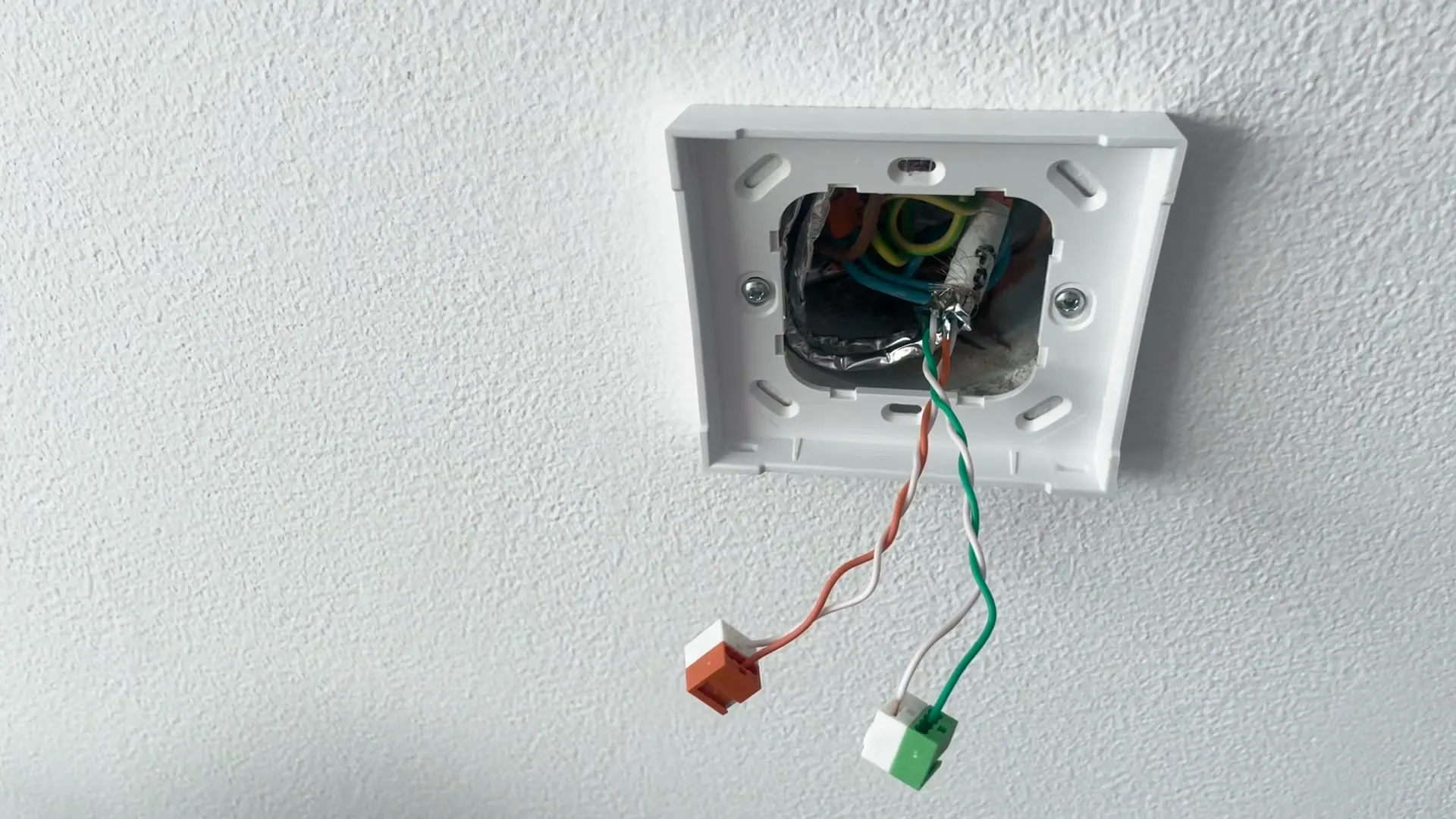

Na krabici jsem nejdřív přišrouboval rámeček. U dalšího vypínače jsem ho při dotahování šroubu rovnal podle krátké vodováhy. Konce vodičů jsem upravil kleštěmi a zasunul do barevných svorek od 5:01. Vodič musí být rovný a pořádně zaražený, chce to trochu cviku. Ze svorky jde zase vyndat, což se hodí.

Než jsem svorky připojil k vypínači, zkontroloval jsem jeho popisky, aby každá šla na své místo. Nakonec jsem vypínač na rámeček nacvakl.

Hotový vypínač na stěně je opravdu elegantní a sklo je příjemné do ruky.

Jak fungují chytré vypínače Loxone

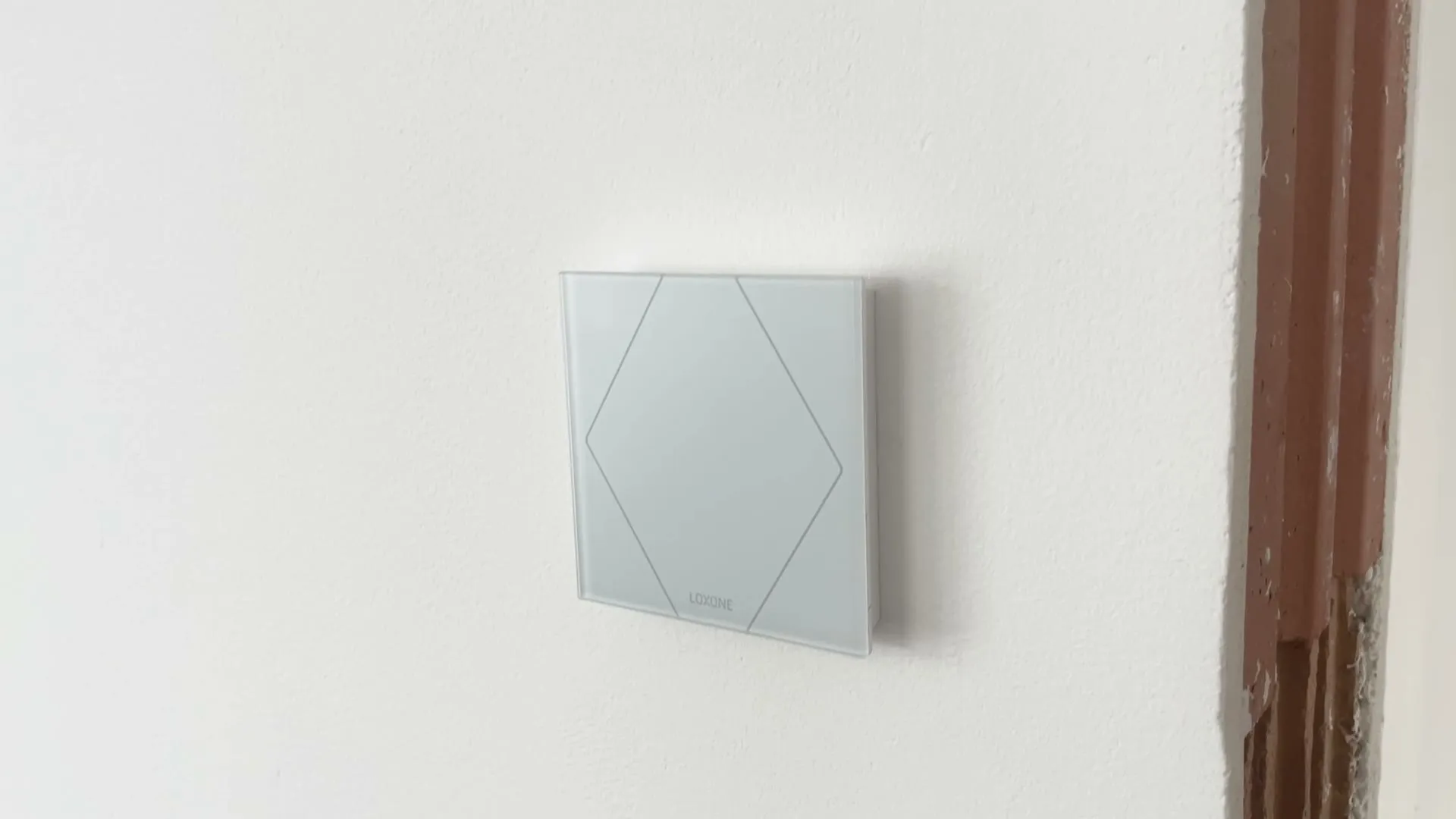

Loxone používá tlačítkový standard. Automatizace umí spoustu věcí a je snadné to překombinovat. Se standardem fungují vypínače v každé místnosti podobně a nezmate to ani hosty, kteří by jinak potřebovali vedle každého vypínače manuál. Standard má pět dotykových ploch, velkou uprostřed a čtyři rohy.

Vypínač pozná i trojklik. Na vypínači u vchodu může přepnout dům do režimu odchod, který podle nastavení vypne světla, ztlumí topení a cokoli dalšího. Totéž umí i levnější Touch Tree.

Všechno jde uživatelsky přizpůsobit, standard je jen doporučení. My jsme se rozhodli začít s ním a teprve pak měnit. Jak nám sedne v běžném životě, zatím nevím.

Teplota, vlhkost a CO₂ ve vypínači

Vypínač má v sobě senzor teploty a vlhkosti. V každé místnosti s vypínačem tak máme teplotu a vlhkost bez dalších senzorů a termostatů. Jedno zařízení je sice dražší, ale zastoupí dvě nebo tři další. V některých místnostech máme variantu, která měří i CO₂, a s větráním s rekuperací je to fajn.

Podhled před instalací světel

Senzory jsem měl osazené, ale z podhledu pořád visely kabely s provizorní žárovkou a velké kruhové otvory zůstaly otevřené. Vypínače ukážou, co umí, až nainstalujeme světla, audio a žaluzie. Osvětlení máme celé na 24 V. Následují svítidla Kama Lights. Žaluzie jsme na Loxone napojili v dílu o chytrém ovládání žaluzií.
