Prohlídka elektroinstalace před omítkami

Ke každému samostatně ovládanému světlu vede kabel přímo z rozvaděče a kabely u stropu drží pruhy XPS přivrtané do betonu.

Proč je ve vypínači silový i datový kabel

Před omítkami jsme prošli všechno, co v hrubých instalacích elektra přibylo, silnoproud i slaboproud. Navazujeme na rozmístění zásuvek a datové rozvody.

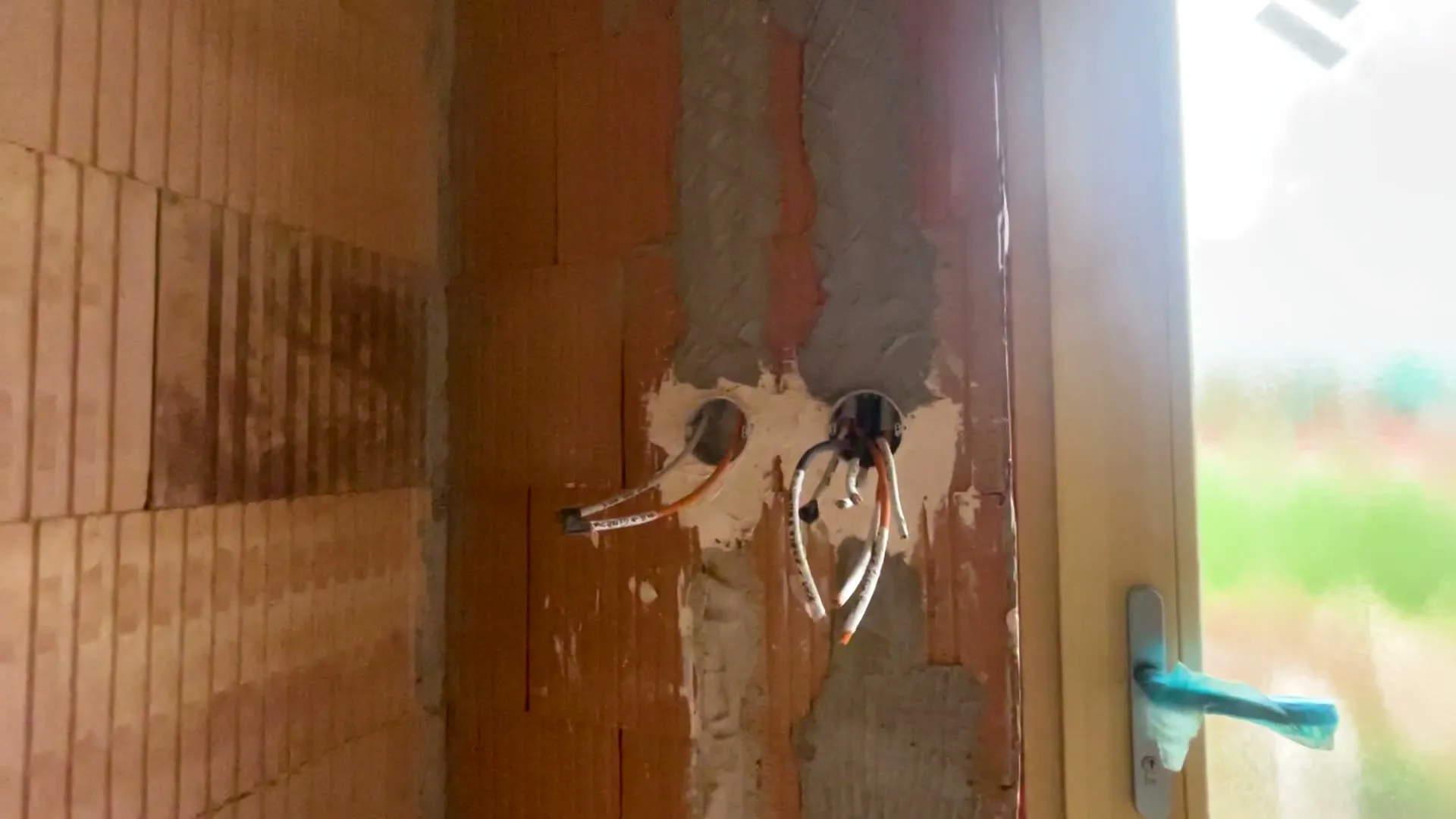

U vchodu jsme ve zdi nechali dvě krabice. Jedna je pro zabezpečovačku, kterou jsme zatím nevybrali. Většina výrobců, které zvažujeme, ale podporuje sběrnici. Kabel proto vede od místa budoucí ústředny pod schody do prvního čidla a dál.

Ve druhé krabici je vypínač. Než přejdeme na chytrou domácnost, musí světlo fungovat normálně, a tak kabel ke světlu vede z rozvaděče přes krabici vypínače. Později vypínač nahradí chytrý, který potřebuje datový kabel na komunikaci s řídicí jednotkou.

Kdyby člověk dělal rovnou jen to, co chce mít nakonec, bylo by to asi jednodušší. To ale není náš případ, zato máme otevřené možnosti na obě strany.

Datový kabel máme všude stejný, stíněný Cat 7, koupili jsme ho asi půl kilometru. Do vypínačů jsme ho tahali chráničkami 16 mm, které stačily. Zpětně bych všude dal hluboké krabice. Zapojit se to dalo i do mělkých, jen někde docela stísněně.

Kabel ke každému světlu přímo z rozvaděče

Každé světlo, které chceme jednou ovládat samostatně, má vlastní cestu přímo z rozvaděče. V pokojích chceme řídit jas i teplotu světla. Žárovky na Wi-Fi jsem kvůli nespolehlivosti vyhodil, světla budou na kabelu a na 24 V.

Světlo potřebuje tři žíly: teplou bílou, studenou bílou a společnou. Do místnosti s jedním světlem tak stačí CYKY 3 × 1,5. Tam, kde jsou světla dvě, jsme vedli 5 × 1,5 se společným plusem. Do každého světla vede navíc i sběrnice.

Malá serverovna pod schody

Pod schody jsme svedli kabely z přízemí a části patra, po zemi i po stropě. Svazek po zemi jsme do chráničky nedávali, nešel by z ní vytáhnout. Kabely ze stropu jsme stočili do ohebné chráničky ve výklenku zdi.

Končí tam přívod internetu, kabel od dveří na spínání zámku a datové kabely k pergole a k bráně. Na jeden okruh zásuvek jsem v téhle důležité místnosti nechtěl spoléhat, má dva.

Méně vypínačů kvůli pohybovým čidlům

V jedné malé místnosti jsme jeden vypínač zrušili. S pohybovými čidly by na zdech zůstalo několik vypínačů, které nic nedělají. Nejsou levné a návštěvy by jen mátly.

Na chodbách jsme naopak nechali vždycky dva vypínače, protože přechodné období nemusí být krátké.

Koupelna a technická místnost

V koupelně jsme pod zrcadlo a do niky dotáhli nízkonapěťové napájení LED pásku.

V technické místnosti jsem dal k pračce i datový kabel, protože nevíme, jak budou pračky za pár let vypadat. Další jsem dotáhl na místo, kde může stát robotický vysavač.

Svazky po zemi jsme podél zdi stáhli stahovacími páskami. Rozvaděč bude nakonec na zdi, kabely k němu v době prohlídky visely ze stropu v hustém svazku.

Kabely k tepelnému čerpadlu a rekuperaci

Rekuperace bude řízená z rozvaděče signálem 0 až 10 V, internet do jednotky potřeba není.

K tepelnému čerpadlu vede napájení, kabel pro hromadné dálkové ovládání a komunikace s fotovoltaikou. Čerpadlo potřebuje i čidla teploty uvnitř a venku a s venkovní jednotkou bude komunikovat přes Modbus. Technologie je hrozně dobré mít vybrané předem, kabely pak člověk udělá podle technických listů výrobce.

Výška zásuvek v pokojích: 30 cm

Pod vypínač jsme v každém pokoji dali zásuvku, které jsem dřív říkal vysavačová. Většinu zásuvek obvykle zastaví nábytek, tahle bývá volná, když chce návštěva rychle píchnout telefon.

Nad postelí vypínače nemáme, protože postel může stát i jinde. Nechtěl jsem zásuvky v pokojích v divných výškách, a tak jsou v běžných 30 cm. K místu pro stůl vede datový kabel a k posteli sběrnice, kdybychom pod ni chtěli čidlo.

Chránička k televizi a drážky na žaluzie

V obýváku jsme do zdi schovali chráničku asi 50 × 100 mm od místa televize pod stolek, aby od ploché televize nebyly vidět kabely. Televizi zatím nemáme, a tak omítka půjde přes drážku zaházenou maltou. Místo máme zaměřené, vyfocené a na zdi označené fixou.

Nechtěl jsem mít roky trubku trčící ze zdi. Uvidíme, jestli chráničku pak najdeme.

U každého okna jsme drážku pro napájení venkovních žaluzií zaházeli maltou. U jednoho vede drážkou i napájení osvětlení terasy na fasádě.

Kabel k magnetickému kontaktu na okně

U každého otvíravého okna a dveří jsme nechali dvoužilový kabel. Není na audio, ale na magnetický kontakt pro zabezpečovačku. Při otevřeném okně podle něj chytrá domácnost nepustí topení nebo rekuperaci zbytečně naplno.

Pod překladem jsem našikmo vyvrtal otvor pro kabel k magnetu a vytáhl ho v rohu okna. Musel jsem kvůli tomu proříznout parotěsnou pásku, kabel má rezervu. Nahoru se kabel občas dostával špatně. U jednoho okna v přízemí stačilo škrábnout do malty vedle překladu a vyrýt do věnce minidrážku.

Kabely po stropě a prostupy věncem

V přízemí nám hodně pomůže podhled, který stropy zakryje. Po stropě jsme kabely vedli volně a do drážek ve zdi je svedli u hrany věnce. K žaluziím jsme z rozvaděče jeli vrchem, sekat trasu ze země zpátky ke stropu by nedávalo smysl. Bez podhledu vůbec nevím, jak bych to dělal.

Ve věnci nad dveřmi jsme měli čtyři chráničky na rekuperaci a tři navíc. Ty jsem využil na kabely a jedna ještě zbyla.

Kuchyň: vypínač zvlášť od zásuvek

Vypínač v kuchyni jsme schválně oddělili od zásuvek. Rámečky zásuvek budou od jednoho výrobce a budoucí chytrý vypínač od jiného, k sobě by nešly.

K podsvícení police jsme dotáhli kabel, jen ne s dvoumetrovou rezervou. Jedna dvojklapka spíná zvlášť světlo v obýváku a nad jídelním stolem.

Jak jsme ukotvili kabely před omítkou

Kabely v drážkách jsme nejdřív přichytávali drátky, ale kabel má váhu a chce do prostoru. Omítky půjdou až ke stropu a nechtěl jsem riskovat, že se kabel vyrve.

Do betonu u stropu jsem kousek přivrtal pruhy XPS. Kov jsem nechtěl, XPS je měkký a kabely nepoškodí. Přitom je dost tvrdý, aby je podržel. Dřevo by tam mohlo žít vlastním životem, kdybych ho nechal. XPS jsme měli po ruce a kabely se teď nehnou.

Konce kabelů u krabic před omítkami ještě zabalíme.

Schodiště nasvícené shora

Světýlka do každého schodu jsme nechtěli. Když jsou jen na každém druhém, střídá se světlý a tmavý schod, a to se mi nelíbí. Schodiště proto nasvítíme shora světly, která budou házet paprsky na zeď.

Šest světel je asi víc, než je potřeba. Možná to budou vyhozené peníze, ale chtěl jsem to zkusit. Světla u zdi budou zároveň docela zajímavý test omítek.

Proč je sběrnice rozdělená

Kde vede do vypínače jen jeden datový kabel, je vypínač posledním zařízením na sběrnici v místnosti. Sběrnice jsem rozdělil tak, aby se porucha dobře hledala a nevypadla půlka domu.

Kabel 5 × 1,5 vede i do velkého pokoje v patře, protože otevřený strop dostane LED podsvícení. V koupelně nahoře je zvlášť světlo nad zrcadlem a na stropě, proto taky 5 × 1,5.

Menší pokoje v patře a rozdělovač vytápění

V menších pokojích v patře jsme zásuvky dali na kratší stěnu a datovou zásuvku k oknu, kde dává smysl stůl. Kdo bude chtít hrát hry, stůl si dá tam. Do jednoho pokoje jsem kabel do podhledu musel složitě vést odjinud.

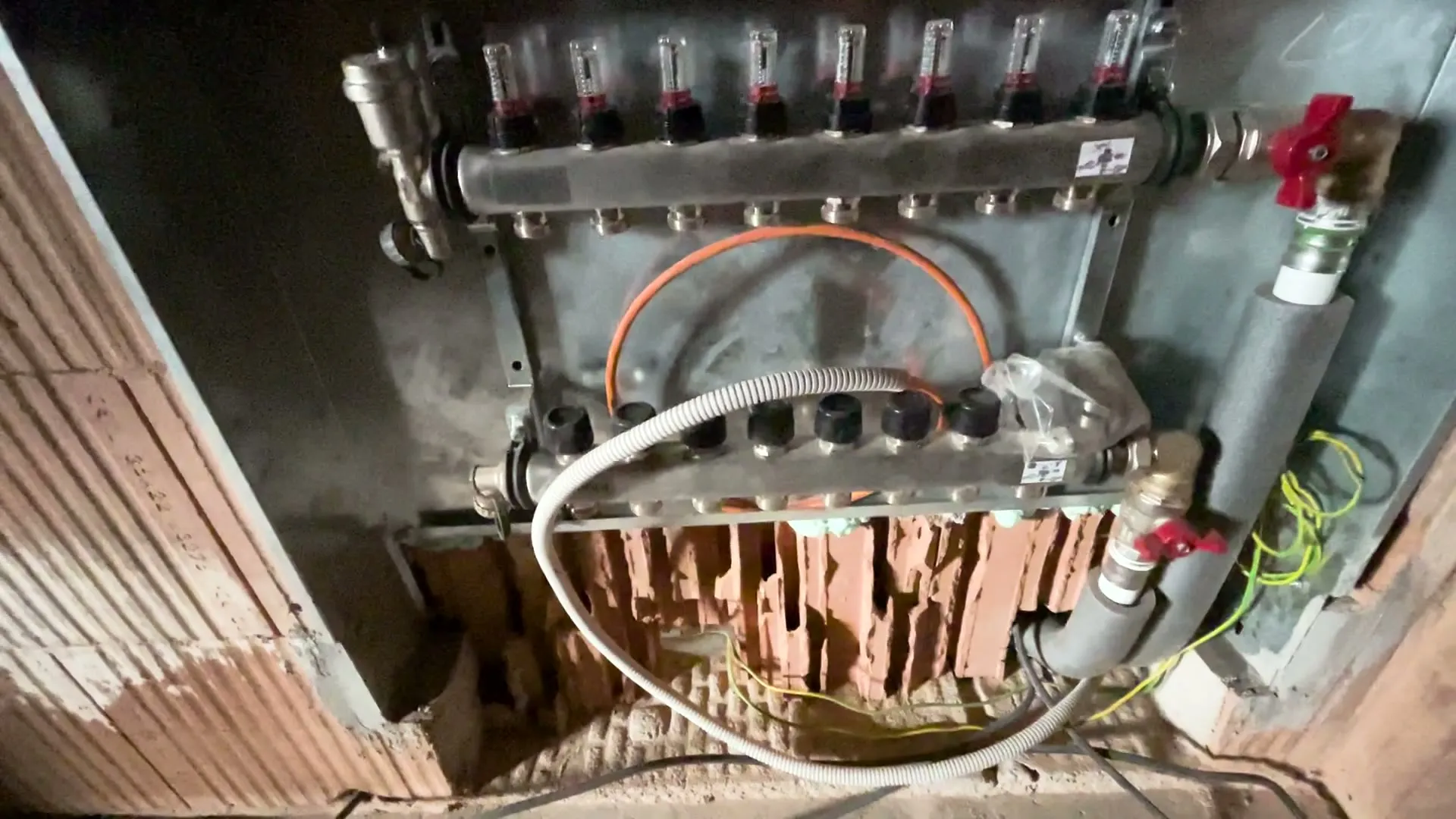

Do skříňky rozdělovače vytápění s průtokoměry jsem dotáhl kabel pro případné chytré hlavice. Napájejí se ze sběrnice 24 V a po ní i komunikují.

V přízemí jsme vedli kabely k pohybovým čidlům, v patře čidla nemáme, kabel jsme ale dotáhli. Kouřová čidla budou v patře, v kuchyni i v technické místnosti. Do každé místnosti jsme chtěli aspoň přívod sběrnice, dál ji v podhledu dotáhneme bez lišt.

Proč si změny v rozvodech poznamenat

U jednoho otvíravého okna měl být magnet na straně, kde se otvírá. Tam jsme ale řezali drážku na žaluzie a průchodku do patra. Když jsme dělali věnec, neměli jsme promyšlené, na kterou stranu se okna otvírají.

Kabel jsem proto vedl jinudy a schoval ho na překlad. Kdo bude vrtat garnýž, musí o něm vědět, a tak to musím mít nafocené. Kabelem se člověk občas dostane tam, kde by ho nečekal.

Nepoznačené změny jsou za pár let problém pro nás i pro firmu. Vedení proto chceme mít nakreslené v projektu.

Kabely v podkroví zůstanou pod parobrzdou

V podkroví jsme kabely na kleštinách přichytili jen montážně, aby šly natáhnout. Pak je svěsíme a šrouby vyndáme. Na kleštiny přijde parobrzda, pod ni rošt a teprve do roštu kabely zastrčíme.

Nad parobrzdou je mít nechci. Je jich hodně a každý průchod parobrzdou je potenciální problém.

K elektru se vrátíme při zapojování rozvaděče. Připojení elektroinstalace patří odborně způsobilému elektrikáři podle nařízení vlády č. 194/2022 Sb., revize reviznímu technikovi s osvědčením (zákon č. 250/2021 Sb., § 17; ověřeno k 26. 10. 2026). Jaký systém jsme vybrali, je v dílu o přípravě rozvodů pro Loxone.
