Rozvody pro chytrou domácnost Loxone

Sběrnice ale vede do každé místnosti zvlášť a každé samostatně ovládané světlo nebo skupina světel na 24 V má vlastní kabel až do rozvaděče.

Jak jsme připravili datové rozvody pro chytrou domácnost

Do rozvaděče nám vede velký svazek stíněných datových kabelů Cat 7. Táhli jsme je univerzálně, protože jsme ještě nevěděli, jakou chytrou domácnost budeme používat. Cat 7 by měl stačit na většinu sběrnicových řešení. Jak jsme je tahali chráničkami, je v dílu o datových rozvodech, hrubou elektroinstalaci jsme prošli v dílu 50.

Proč jsme vybrali Loxone, a ne Home Assistant

Důležité pro mě bylo nezavřít si cestu k zajímavějším řešením. Systémy spíš pro kutily se dají nalepit skoro na cokoli, i na starší instalaci, a vyřeší třeba aspoň osvětlení. Mají ale spoustu omezení a řadu věcí vůbec neumí. My jsme chtěli řídit světla, žaluzie, zabezpečení, přístup do domu i topení.

Původně jsem chtěl použít systémů víc. Pak se mi přestalo líbit, jak se na sebe nabalují, a sympatičtější mi bylo profesionální řešení, které všechno řídí centrálně. Loxone mezi ně patří. Je rozšířený po celém světě, v rodinných domech i ve velkých komerčních budovách, a to na nás působilo spolehlivě.

Uzavřený pro jiné výrobce Loxone není. Vypínače můžou být jiné značky a Miniserver může řídit jen logiku spínání. Při přechodu na jiný systém by se vyměnily jen komponenty v rozvaděči.

S otevřenými systémy jsem si roky hrál a naučil se na nich, co chci a co ne. Novostavbu bych na nich ale asi nestavěl. Nejpropracovanější z nich bude asi Home Assistant. Málokdo ale přizná, kolik práce dá, aby aspoň dva měsíce běžel bez problémů. S Loxone aspoň skončí cvakající relátka po celém domě.

Jak jsme vedli sběrnici a kabely ke světlům na 24 V

Sběrnici, po které spolu prvky systému komunikují, máme do každé místnosti zvlášť, ne jednu na celý dům. Když bude potřeba něco odladit, budeme chybu hledat po pokojích.

Z variant, které Loxone nabízí, jsme vybrali světla na 24 V spínaná nebo stmívaná přímo z rozvaděče (od 3:11). Kabely ke světlům jsme proto vedli do hvězdy, každý zvlášť až do rozvaděče. Po datovém kabelu světla napájet nejde.

Dvě světla v obýváku budeme z rozvaděče ovládat jako jednu skupinu. Světlo nad jídelním stolem chceme používat jinak, takže má vlastní kabel. Zvlášť jdou i světla a LED pásek v kuchyni, v koupelně stropní světlo a světlo u zrcadla. Kromě stmívání chceme měnit i barevnou teplotu, takže každé světlo má dva kanály, teplou a studenou bílou.

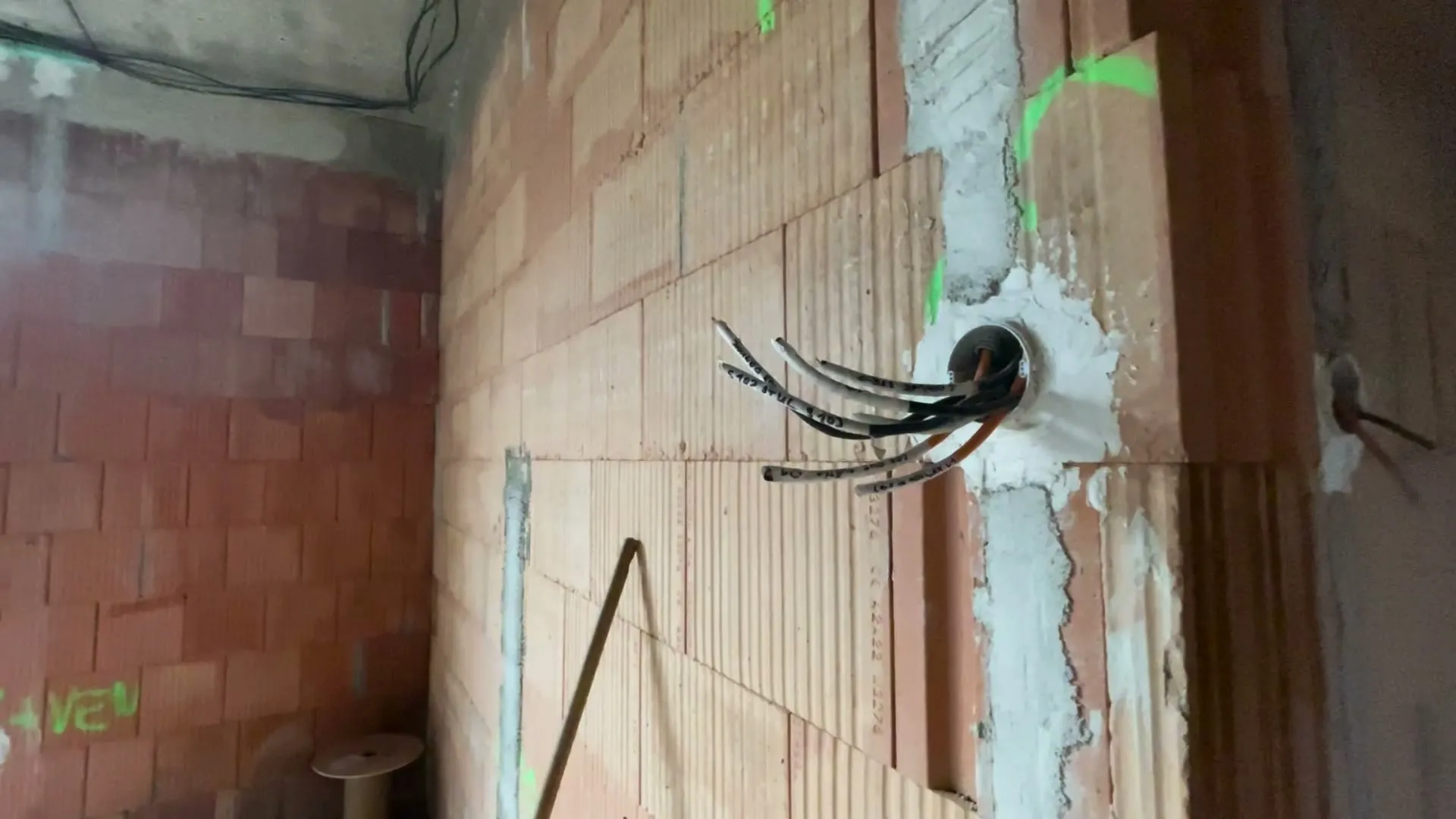

Kabel ke světlu vede z rozvaděče i přes krabici vypínače. Ze začátku tak světla budou fungovat v běžném režimu a vypínačem půjdou spínat i později. Po přechodu na Loxone pojede každé světlo přes stmívač v rozvaděči.

Kdybychom se rozhodli dřív, mohly místo univerzálních datových kabelů vést rovnou systémové kabely Loxone. V datovém kabelu nám zase proti originálnímu sběrnicovému zůstanou dva páry volné pro jiný systém. My jsme to zachránili aspoň univerzální instalací a věřím, že bude fungovat.

Žaluzie do hvězdy, nebo prosmyčkované přes Loxone Air?

Venkovní stínění chceme ovládat centrálně skoro na všech oknech. V jednom pokoji má žaluzii každé okno a na HS portálu budou dokonce dvě samostatné. V celém domě jich bude asi devět.

Žaluzie jsme vedli do hvězdy, každou zvlášť do rozvaděče, takže je půjde spínat podle času. Druhá možnost jsou bezdrátové žaluziové moduly Loxone Air. S nimi by stačilo žaluzie prosmyčkovat kabelem 3 × 1,5 mm² a rozvaděč by mohl být menší. Moduly navíc poznají koncové polohy, takže se žaluzie časem nerozladí. Jsou ale dražší.

K žaluziím chceme venkovní čidlo. Loxone nabízí meteostanici, která hlídá světlo, teplotu, vítr i srážky. U nás docela fouká a s meteostanicí se nebudeme muset bát každé bouřky.

Jak bude Loxone řídit rekuperaci a tepelné čerpadlo

Na dveřích HS portálu a na všech otvíravých oknech máme připravené obyčejné okenní magnety, nic chytrého. Poslouží k zabezpečení, ale otevřené okno může třeba i přerušit chod rekuperace.

Výkon rekuperace chceme regulovat podle čidla teploty nebo CO₂ v ovladači v každé místnosti a podle vlhkosti třeba v koupelně. K jednotce jsme dotáhli kabely, aby šla ovládat analogově signálem 0 až 10 V přímo z rozvaděče. Na komunikaci s tepelným čerpadlem máme připravenou sběrnici Modbus.

Elektronický zámek dveří a hlavice podlahového topení

Vchodové dveře mají elektronický zámek spínaný po kabelu, který jsme vyvedli vedle dveří. Dveře tak půjde otevřít na dálku a do budoucna třeba i branku.

U rozdělovače podlahového topení je ve svazku kabel na hlavice. Ty můžou spolu s pokojovými čidly zavírat a otevírat jednotlivé okruhy. Teplo nám půjde schodištěm do patra, takže nahoře se bude topit trochu méně. Loxone by mohl vyhodnotit, kde kolik přitápět. Přípravu mít budeme a buď ji využijeme, nebo ne.

Kolik vypínačů do místnosti, když jsou čidla přítomnosti

V každé místnosti bude jeden decentní vypínač, schválně jsme jich nedávali víc, aby nerušily. Výjimkou je obývák s kuchyní, kde budou na 40 m² tři vypínače.

Co jde zautomatizovat, to naprogramuji. Vypínač je pak hlavně na přerušení automatiky. V pokoji tak stačí jeden vypínač a čidlo přítomnosti, na chodbě nebo v komoře jen čidlo. Zpětně vidím, že by stačila i polovina vypínačů. Na chodbách teď budu mít krabice zbytečně, protože tam všechno poběží na čidla.

Certifikační školení Loxone a demokufr

Jedna z mých podmínek byla, že si systém budu nastavovat sám a nebudu ho mít jen na klíč. Vysvětlit někomu, co chci, když to ještě sám nevím, není jednoduché.

Loxone za určitých podmínek nabízí certifikační školení pro elektrikáře, kteří se chtějí systém naučit a pak ho sami instalovat. Přihlásil jsem se hned po rozhodnutí, protože se termíny docela rychle plnily a nechtěl jsem čekat několik měsíců.

Ke školení šlo za zvýhodněnou cenu objednat i demokufr s Miniserverem a pár komponentami. Vzali jsme ho, abych měl systém doma několik měsíců předem. Na kurzu ho tak neuvidím poprvé a přijdu s věcnými otázkami.

Co bylo v demokufru Loxone

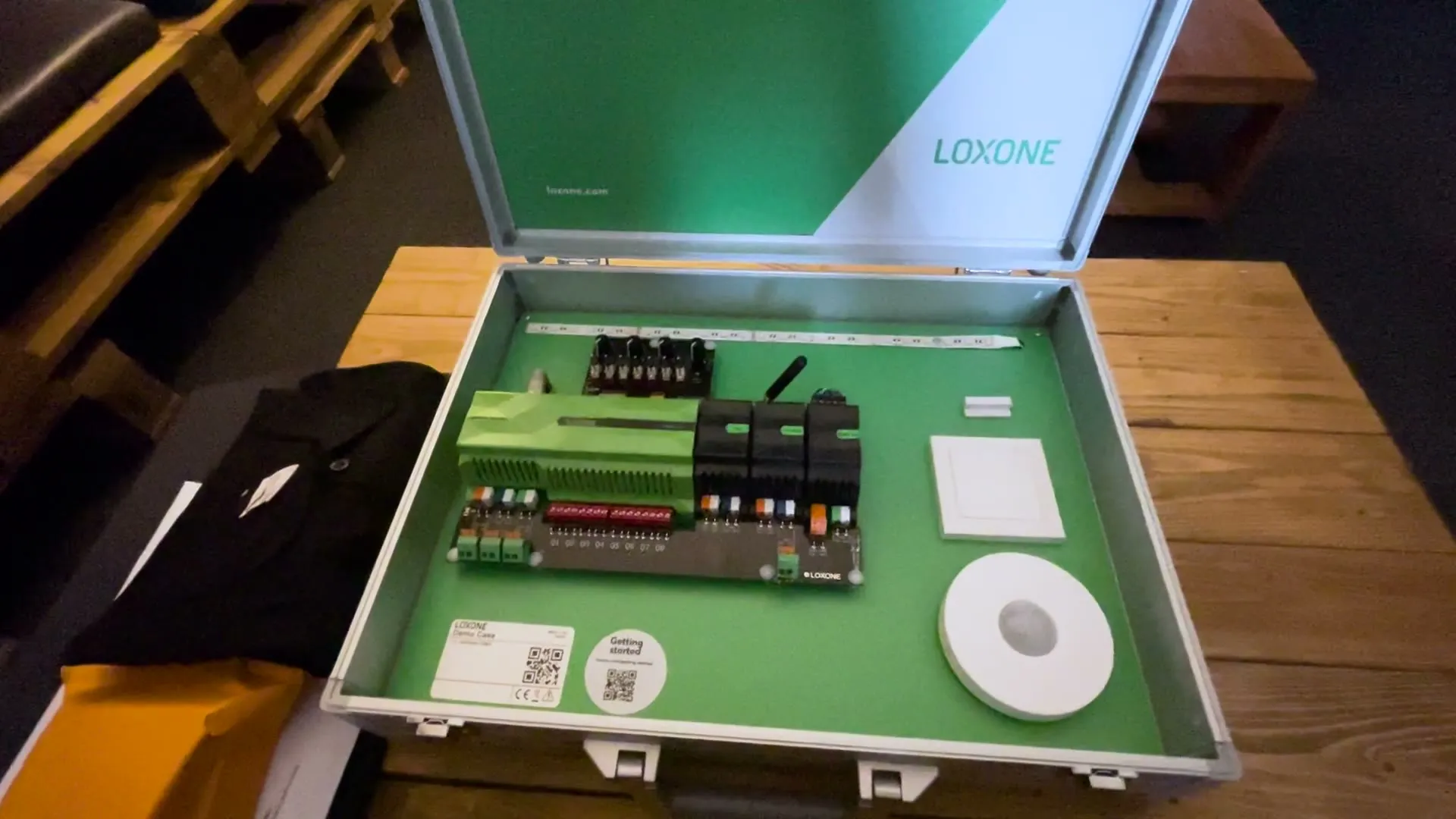

V demokufru Loxone byl kromě Miniserveru i modul Airbase, modul na ovládání vstupů a další rozšiřující moduly (od 12:37). Dál tam byl stmívač, čidlo přítomnosti, vypínač, magnet na okno a kousek pásku. V obálce byla druhá část magnetu a napájecí zdroj.

Školení a komponenty v našem domě jsou v dílu 78.
