Jeden zelený kabel Tree vede z technické místnosti přes čtyři reproduktory Master a z obou Masterů v obýváku pokračuje ke dvěma Clientům v kuchyni. Samotné natažení zabralo odhadem dvacet něco minut. Nejdéle jsme rozměřovali, kam se reproduktory vejdou mezi profily.
Ozvučnice do podhledu
Rastr podhledu v přízemí jsme měli hotový a připravený na záklop. Na Loxone, který jsme plánovali v díle o přípravě rozvodů, přišla na řadu samotná montáž. Jako první jsme se pustili do přípravy na audio.

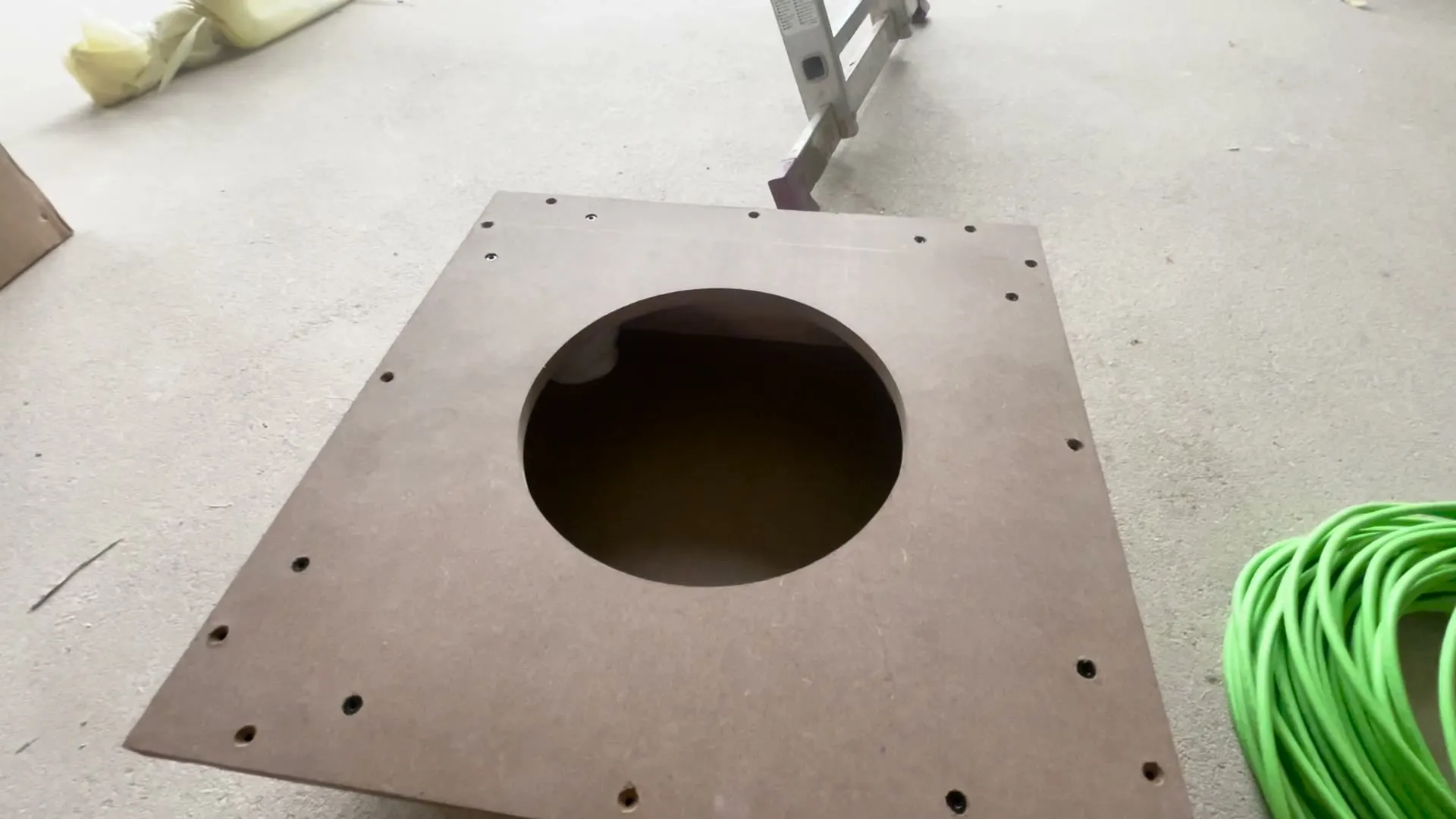

Ozvučnice přišly v krabicích a já je měl už složené. Do každé později přijde jeden reproduktor. Přední deska s kruhovým otvorem bude lícovat se sádrokartonem a zbytek boxu zůstane zapuštěný nad ním. V bocích mají předvrtané otvory na kabel a v rozích izolaci, nejspíš proto, aby box nerezonoval.
Jeden kabel Loxone Tree pro celé audio
Audio vede originální zelený kabel Loxone Tree. Reproduktory jsou na sběrnici, takže jsem nemusel tahat kabel ze zesilovače ke každému zvlášť. Jeden kabel propojí všechny reproduktory typu Master a z některých Masterů pokračuje k reproduktorům typu Client.
V obýváku máme dva reproduktory na stereo a oba jsou Master. Počítali jsme s tím, že jeden Master pustí jen jeden výstup: levý kanál, pravý, nebo mono. Na skutečné stereo jsme proto dali dva.
Z obýváku jsme pokračovali do kuchyně, kde jsme počítali se stereem ze dvou Clientů. Pravý Master jsme propojili s pravým Clientem, levý s levým.
Trasa od rozvaděče přes čtyři Mastery
Hlavní rozvod jsme vedli z technické místnosti od domovního rozvaděče do prvního Masteru, z něj do dalšího a tak dál. Masterů máme v přízemí čtyři: dva v obýváku, jeden u vchodu a poslední v koupelně. Z obou Masterů v obýváku pak vedl samostatný kabel ke Clientům v kuchyni.
Někdo namítne, že do koupelny kvůli vlhkosti reproduktor nepatří. Chceme tam hudbu. Na nějaké velké vyhrávání to ale myšlené není. Reproduktory v podhledu budou hlavně na hudbu do pozadí, zvonek, hlasová oznámení a alarm.
Na celé přízemí jsme odhadovali asi 30 metrů kabelu a myslím, že i s rezervou.
Kam dát reproduktory do podhledu
Nejdéle trvalo rozměřit, kam se reproduktory vejdou mezi profily rastru a kde budou dávat smysl kvůli šíření zvuku. V podhledu už máme světla, potrubí rekuperace a čidla, takže reproduktor nešel dát, kam bychom chtěli. Chtěli jsme taky, aby rozmístění vypadalo trochu symetricky a hezky.
Natahování kabelu přes otevřený rastr
Kabel jsem přes otevřený rastr natahoval sám ze štaflí od 3:34, ozvučnice zatím ležely na podlaze. Mezi profily jsem ho jen svěsil, protože konce stejně přijdou do boxů. Šroubek jsem přidal jen tam, kde kabel visel úplně dolů.
U každého budoucího reproduktoru zůstala svěšená smyčka s rezervou. U Masteru, ze kterého jde i kabel ke Clientu, byl vývod pro Client označený bílou páskou. V dalších místnostech jsme připravili jen dva vývody pro propojení Masterů.
Zdrželo mě jen to, že jsem musel posunout jednu trubku, aby box vyšel tam, kam potřebuji. Bez toho mi samotné natažení zabralo odhadem dvacet něco minut. Jinak bylo celé patro audia pohodička.
Ozvučnice počkají na sádrokarton
Kabel máme hotový a rastr zůstal zatím otevřený. Ozvučnice půjdou do podhledu až se sádrokartonem. Ještě jsem nevěděl, jestli je přišroubuji na desku dole na zemi, nebo až později ve stropě. Jde to obojí, záleží jen na tom, co bude pohodlnější.
Pak už jsme podhled zaklápěli, popsané je to v díle Sádrokartonový podhled svépomocí. Reproduktory do ozvučnic jsme zapojovali v díle Loxone Audio Master Client.
Na co se lidé ptali
Zeptat seOtázky z komentářů pod videem vlastními slovy, s naší odpovědí.
-
Kolik reproduktorů Loxone Audio může být na jedné sběrnici?
Odpověď Cesty za bydlením
Za jedním Masterem může být 20 Clientů a na celé sběrnici nejvýš 10 Masterů. S počtem reproduktorů proto problém nebude, spíš je potřeba hlídat metry kabelu.
-
Má smysl dávat reproduktory do stropu, když se doma stejně nahlas hrát nedá?
Odpověď Cesty za bydlením
Reproduktory ve stropě nejsou myšlené na velké vyhrávání, plánoval jsem je hlavně na hudbu do pozadí, zvonek, hlasová oznámení a alarm.
Díky, dotaz máme.
Přečteme ho a zveřejníme s odpovědí tady. Když jste nechali e-mail, dáme vám vědět.
Časté otázky k tomuto dílu
Jak připravit kabeláž pro reproduktory do stropu?
My jsme před záklopem podhledu natáhli jeden kabel Loxone Tree z technické místnosti postupně přes všechny reproduktory Master a z Masterů ke Clientům. U každého reproduktoru jsme nechali svěšenou smyčku s rezervou do ozvučnice.
Co připravit před zavřením podhledů?
U nás to byl kabel pro reproduktory a rozměření, kam se ozvučnice vejdou mezi profily a mimo světla, rekuperaci a čidla. Samotné ozvučnice šly do stropu až se sádrokartonem.
