Tubus s označením 200 měřil spíš necelých 19,5 cm, a tak jsem pod jeho patku dal zbytky purenitových podložek.
Proč venkovní zásuvku kotvit do cihly
Před zateplením domu jsme museli vyřešit venkovní zásuvky. Na stěnách z cihel už jsme měli vyvedené kabely a čekalo nás zateplení vatou. Do té se toho moc ukotvit nedá. Já jsem ale zastánce toho, že co jde pevně ukotvit do cihly, tak proč ne.
Za zásuvku se bude tahat a bude se s ní manipulovat. Kdyby držela jen v izolaci, mohla by se časem začít hýbat, nebo by ji někdo rovnou urval. Proto jsem koupil tubus do zateplení od výrobce Kopos, který jsem dostal doporučený. Je to prodloužení zásuvky od cihly až na povrch fasády a délka se vybírá podle tloušťky zateplení. Nám měla stačit varianta 200 mm.
Tubus do zateplení a tepelný most
V sadě je plastový tubus zasunutý v hranatém polystyrenovém obalu. Celé je to udělané tak, aby to omezovalo vznik tepelného mostu. Obyčejná trubka by zásuvku asi taky udržela, ale z pohledu tepelných mostů a kondenzace by to nebylo ono. Hranatý obal má navíc tu výhodu, že k němu jde s fasádou dobře dojet bez složitých dořezů. Je to docela pěkně vymyšlené.
Z čeho se sada Kopos skládá

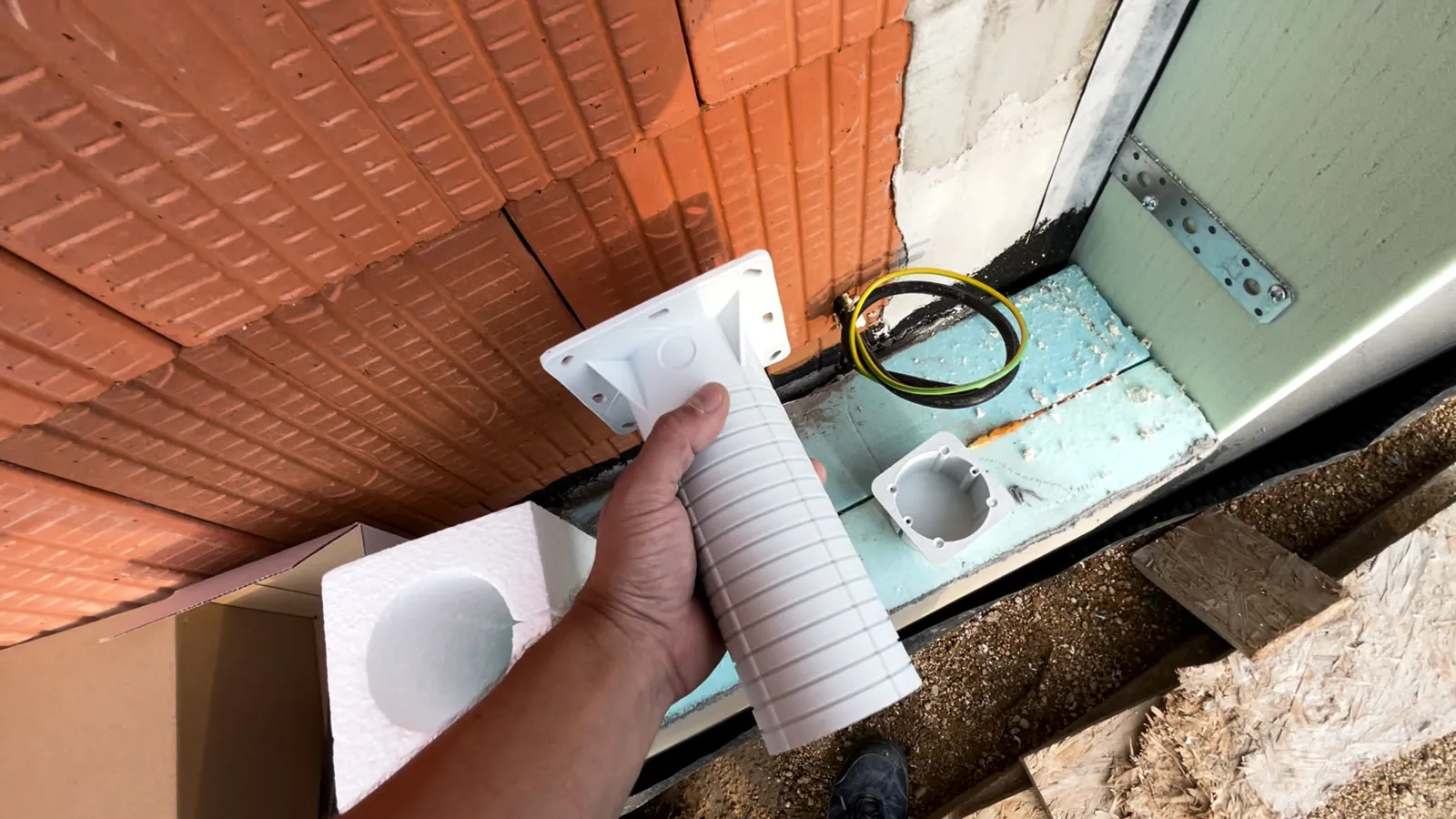

Sada Kopos má tři díly. Kromě obalu je v ní tubus s výplní a malá instalační krabice. Uvnitř tubusu je polystyrenová výplň se zářezem, kudy povede kabel. Když jsem obal sundal, všechno mi samozřejmě popadalo na zem.
Hned jsem viděl, že zářez ve výplni budu muset rozšířit. Kabel 3 × 2,5 mm² se do něj určitě nevejde. Vedle kabelu mám ještě samostatný ochranný vodič 4 mm².
Krabice se přidělá do čela tubusu. Tubus je dutý, zásuvku proto nakonec přišroubuji do krabice. Teď jsem chtěl jen tubus přikotvit na stěnu, protáhnout kabely a nechat to připravené na fasádu. Krabici a zásuvku nasadím, až bude fasáda hotová.
K sadě jsou šrouby a hmoždinky, řekl bych, že víc, než je potřeba. Vypadá to, že jsou dva typy, asi podle materiálu, do kterého se kotví. S tím si určitě vystačím.
Výška zásuvky nad terénem
Než jsem tubus přidělal, řešil jsem ještě výšku. Prostupy pro kabely jsem vrtal zvenku dávno a v tu chvíli jsem úplně nepřemýšlel, jak vysoko bude terén. Terén nakonec bude ještě níž, než teď končí nopová fólie. Zvažoval jsem, že zásuvku o kousek zvednu. Dokud není fasáda, dá se to ještě ovlivnit, pak už to bude prostě finál.
Jak dlouhý tubus na 20 cm zateplení
Na plášti tubusu je sice značka 200, ale 200 mm to není. Přeměřil jsem si ho už předem a přišel mi kratší. Fasáda má přitom 200 mm samotné izolace a k tomu lepidlo. Úplně mi to nevycházelo, a tak jsem se rozhodl tubus podložit.
Pod patku jsem dal zbytky purenitových podložek. Ne kvůli tepelnému mostu, ale aby tubus dosáhl dál od zdi. Patku jsem pak přes podložku přišrouboval čtyřmi šrouby do cihly od 3:50 a kabely protáhl tubusem ven.

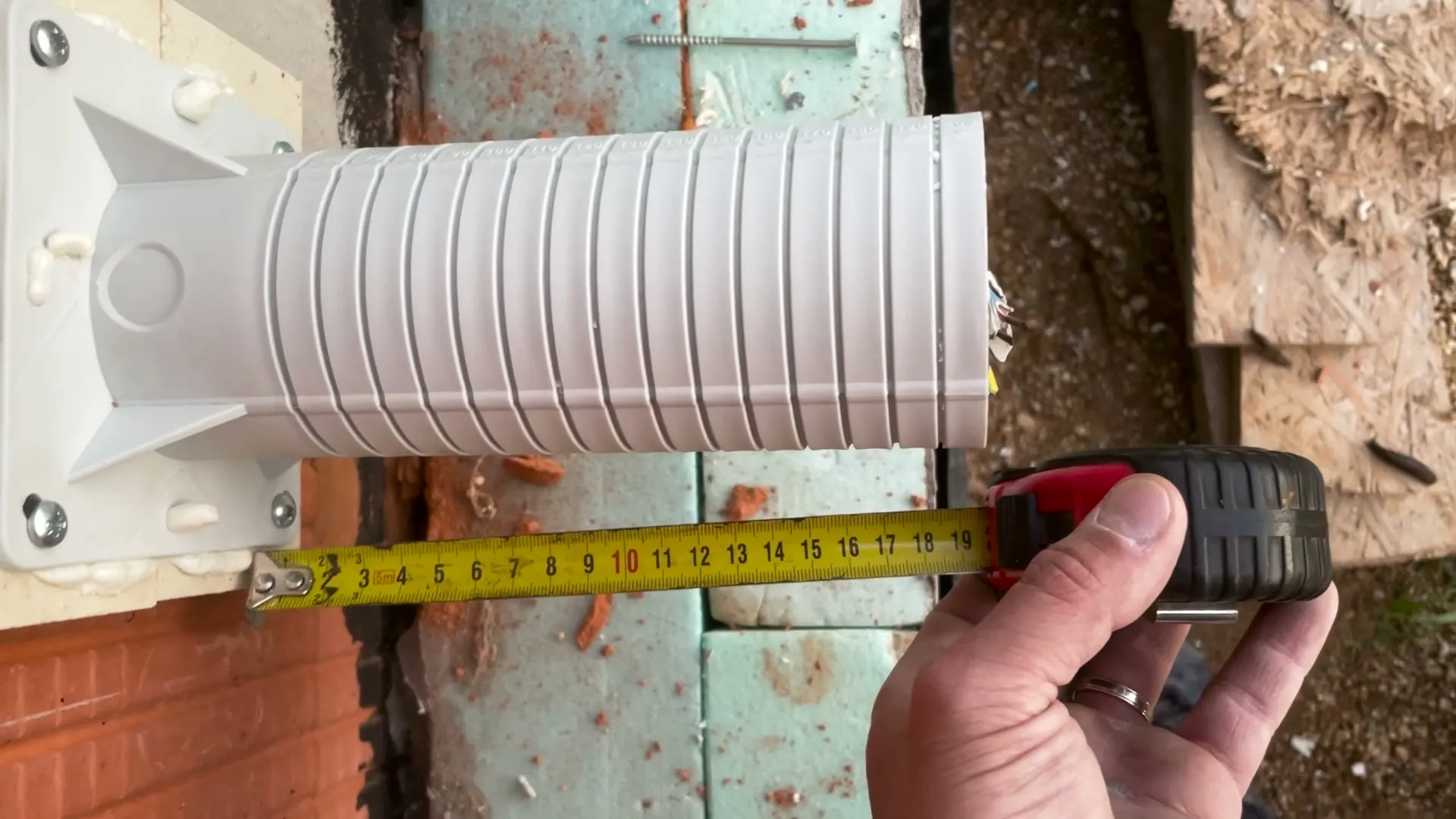

Na osazeném tubusu jsem délku přeměřil ještě jednou, ať nekecám. Metr se k patce nedal přiložit úplně přesně, ale vyšlo mi spíš necelých 19,5 cm než 20. A to počítáme s tím, že na izolaci přijde ještě lepidlo, perlinka a další vrstvy.
Tubus označený 200 mi na fasádu s 20 cm izolace nepřijde úplně vhodný. Je to docela škoda, myslím si, že 20 cm je dneska normální tloušťka zateplení. Kdyby přidali dva centimetry, bylo by to úplně v pohodě. Takhle musí člověk kupovat mnohem delší variantu, která je o dost dražší.
Délku nejde dohnat ani krabicí na konci. Ta se k tubusu přirazí nadoraz, takže by zbyly jen dlouhé šroubky. S podložkami to drží jako blázen a myslím si, že zásuvka bude úplně v bezpečí. Na tubus ještě vrátím polystyrenové části sady a může se jít zateplovat.
Jakou venkovní zásuvku jsme vybrali
Na fasádu půjde venkovní zásuvka od Schneideru s odpovídajícím krytím IP. Přesný název z hlavy nevím, typ je na štítku na zadní straně. Fasádu budeme mít bílou nebo hodně světlou, a tak jsem vybral bílou zásuvku, která na ní bude vypadat docela decentně.
Zásuvka má průhledné víčko a pod ním těsnicí kroužek. Víčko se po přiklopení nejen zacvakne, ale ještě zarazí. K nechtěnému otevření tak asi nedojde. Zásuvku na povrch asi jednou po dostavbě vyměním za zapuštěnou.
Hned potom přišlo na řadu zateplení domu minerální vatou. Jak jsme dřív plánovali rozmístění zásuvek uvnitř domu, je v dílu Elektroinstalace: Rozmístění zásuvek a vypínačů.
Na co se lidé ptali
Zeptat seOtázky z komentářů pod videem vlastními slovy, s naší odpovědí.
-
Dá se chybějící délka tubusu venkovní zásuvky dorovnat koncovou krabičkou?
Odpověď Cesty za bydlením
Krabičkou už délku nenaženete, ta se k tubusu jen přirazí. Zbytek pak dorovnáte jedině dlouhými šroubky.
Díky, dotaz máme.
Přečteme ho a zveřejníme s odpovědí tady. Když jste nechali e-mail, dáme vám vědět.
Časté otázky k tomuto dílu
Jak připravit venkovní zásuvku do zateplené fasády?
Ještě před zateplením jsem do cihly přišrouboval tubus Kopos a protáhl jím kabely. Krabici a zásuvku přidělám až na hotovou fasádu.
Jak dlouhý tubus vzít na 20 cm zateplení?
Náš tubus s označením 200 jsem musel podložit a vyšlo to tak tak. Na 20 cm izolace s lepidlem bych příště pro jistotu vzal delší.
Proč je k venkovní zásuvce přivedený ochranný vodič zvlášť?
Má silnější průřez než žíla v kabelu, 4 mm² proti 2,5 mm². Norma to podle mě není, ale prý je to v případě nehody bezpečnější.
