Instalace tepelného čerpadla IVT

Další den dokončili propojení vnitřní jednotky AirModul E9, 100litrové akumulační nádrže a dvou expanzních nádob s rozvody. Čerpadlo jsme stihli před fasádou. Kolena trubek jsme nechali před ní, takže zateplením jdou trubky rovně.

Co bylo hotové před instalací

Tepelné čerpadlo bylo u nás první velká technologie v domě. Před příjezdem topenářů jsme v technické místnosti položili dlažbu a vymalovali stěnu za budoucí technikou, protože k ní už se nedostaneme. Připravená byla páteř vytápění pro spodní i horní patro, studená a teplá voda a cirkulace. Na vstupu vody do domu máme mechanický filtr na nečistoty a potom ještě změkčovač vody.

Celou elektroinstalaci jsme ještě nestihli. V rozvaděči jsme proto připravili aspoň to, co topenáři potřebovali pro vnitřní a venkovní jednotku. U stěny měla stát vnitřní jednotka IVT AirModul E9 a vedle ní akumulační nádrž.

Patky pro venkovní jednotku

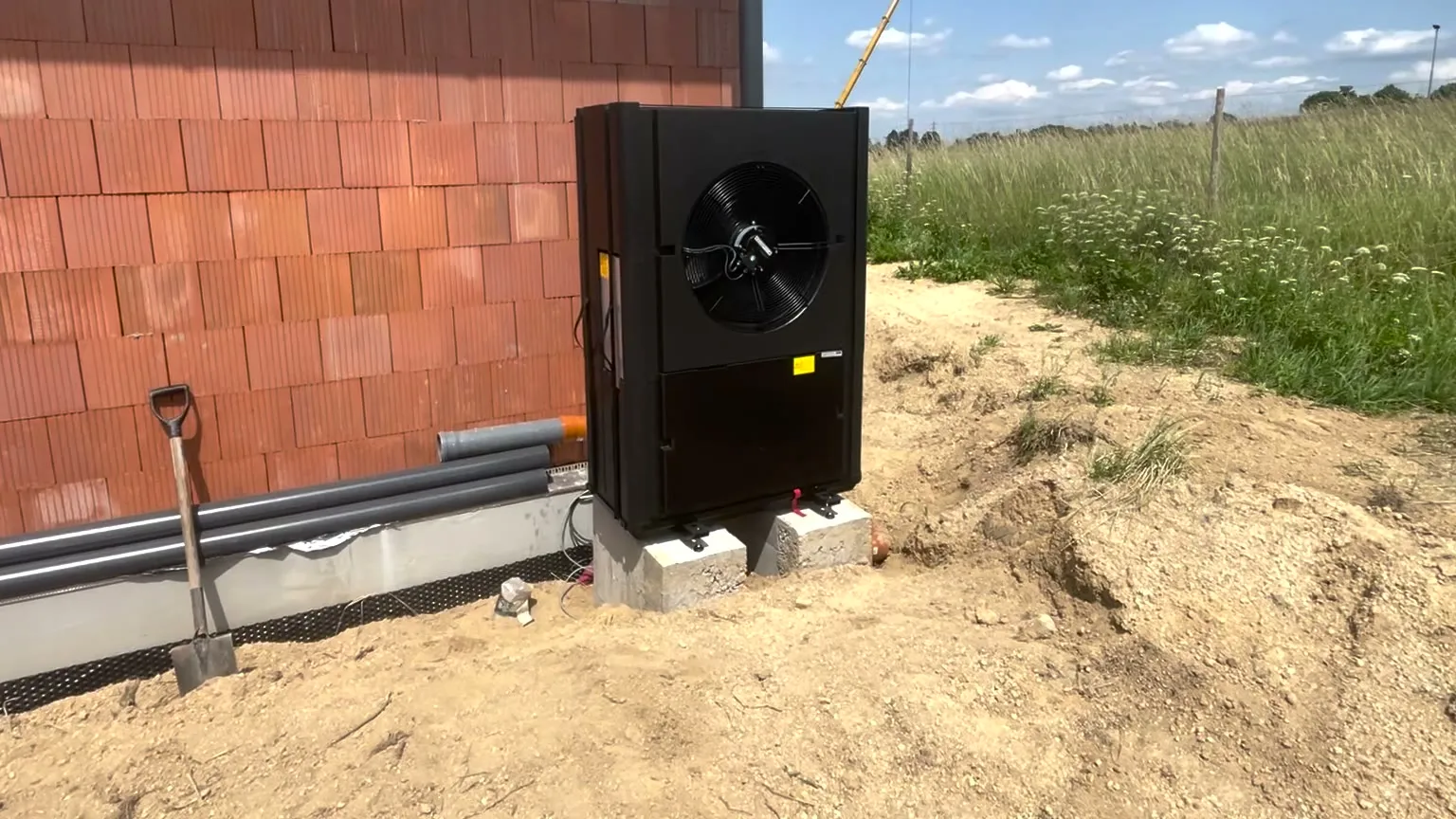

Venkovní jednotka IVT AIR X 90 stojí na dvou betonových patkách, které jsme dělali při stavební připravenosti. V den instalace byly trochu zasypané. Terén se kolem ještě bude snižovat, takže nakonec budou nad zemí výš než teď. Do domu už vedla chránička s kabeláží a prostupy stěnou.

Rozměry patek si už nepamatuji. Konzole jednotky je zakreslená v podkladech pro stavební připravenost a z nich se dá vyjít. Patky chceme později schovat pod marmolit spolu se soklem.

Proč tepelné čerpadlo před fasádou

Chtěl jsem mít čerpadlo hotové dřív než fasádu a naštěstí se to podařilo. Fasáda měla přijít krátce po něm. Venku to samozřejmě vypadalo docela zajímavě. Všude binec, žádná fasáda a najednou pěkné čerpadlo. Trubky tak už jsou na finál a zateplení se k nim jen přizpůsobí, místo abychom pak složitě řešili detail kolem fasády. Při práci na fasádě se jen musí dávat bacha, aby se čerpadlu nic nestalo.

Osazení venkovní jednotky

Čerpadlo dorazilo na stavbu, měli to pěkně načasované a zorganizované. Topenáři od IVT si s sebou dovezli i akumulační nádrž. Než začali, probrali jsme spolu na místě, kam dát jednotku a nádrž a kudy povedou trubky k tomu, co bylo připravené. Jednotky pak ve dvou dostali k domu na paletovém vozíku, přes nerovný terén na rudlu.

Venkovní jednotku osadili na patky nejdřív bez krycích panelů. Spodek přišroubovali k patkám napevno. Na patky sedla s rezervou, se kterou jsem počítal.

Kolena trubek před fasádou

Topenáři se ptali, jestli chci trubky z čerpadla vést rovně do fasády a kolena udělat až v ní, aby to venku bylo hezčí. Zvolili jsme praktičtější variantu: kolena jsou před fasádou a skrz ni už trubky jdou rovně. Ve fasádě se tak nebudou dělat složité výřezy a zateplení bude asi lepší.

Izolace venkovních trubek je ze speciálního materiálu, který odolává UV záření. Je decentně černá, žádná stříbrná alu fólie, takže jsem rád.

Kam s kondenzátem z tepelného čerpadla

Původně jsme kondenzát chtěli odvést dovnitř do domu. V technické místnosti ale přibylo tolik trubek od instalatéra i topenářů, že jsme se na místě rozhodli jinak. Kondenzát odtéká do dešťové kanalizace, která vede do nádrže na dešťovou vodu. Připravený prostup do domu jsme tím nepotřebovali a můžeme ho zadělat.

Problém je zamrzání. Prvních pár metrů trasy se do nezámrzné hloubky nedostaneme, proto je tam topný kabel. Topný kabel půjde dovnitř odpadu. Počítali jsme zhruba se 3 metry podél lapače nečistot u okapového svodu a kousek podél domu, možná až za roh. Dál už má trubka docela slušný spád do dešťové kanalizace.

Vést kondenzát dovnitř by šlo taky a dalo by se to i předělat. Do vsaku by to šlo také, jenže by to znamenalo další výkop, bagristu a štěrk. Počítám s tím, že mě spotřeba topného kabelu ročně vyjde na pár korun. Je možné, že to ve výsledku bude lepší. Doufám.

Hotová venkovní jednotka

První den topenáři dodělali venkovní část a jednotka ještě ten den dostala panely. Bylo fakt pěkně a venku se jim asi pracovalo dobře. Fasáda bude bílá s antracitovými prvky a myslím, že k ní jednotka pěkně sedne. Další den mělo možná pršet, to už pokračovali uvnitř.

Zásuvky za technikou

Trubky nad vnitřní jednotkou se musely stočit pod rozvody rekuperace, které pojedou doleva. Rozmístění jsme ale vymýšleli hlavně kvůli zásuvkám. Když jsme dělali elektroinstalaci, nedošlo mi, že se celá stěna zaskládá technikou. Možná jsme tehdy s akumulační nádrží ještě nepočítali, přibyla až později.

Zásuvky tam teď vlastně vůbec být nemusely. Když už tam jsou, rozmístili jsme jednotku a nádrž tak, aby se k nim dalo dostat, kdyby je bylo potřeba rozšroubovat. Občas nějaký detail unikne.

Trubky ve vodováze

U jedné trubky vzadu topenáři nejdřív vodováhou zkontrolovali rovinu, pak zkrátili druhý konec a nasadili kolínko. Takhle si kontrolovali každou trubku. Tak jako, kdo tohle dělá? V tom množství trubek se laik vůbec nevyzná. Já zatím taky ne, zaškolení do systému mě čeká až při spuštění. Chlapům všechna čest.

V malé technické byli dva a měli tam tolik nářadí a materiálu, že jsem jim spíš překážel. Pracovní místo si postavili vedle, před HS portálem, aby měli pěkný výhled.

Proč dvě expanzní nádoby

Expanzní nádoby jsou dvě. Jedna je na okruhu vytápění, druhá na okruhu teplé užitkové vody, která má ve vnitřní jednotce vlastní 200litrový zásobník. Domluvili jsme se na tom s topenáři a po jejich vysvětlení jsem pochopil smysl.

Nejsou velký náklad navíc. Člověk na nich sice trochu ušetří, ale pak má starosti, o kterých zpočátku neví. Neprojeví se to hned, systém nefunguje, jak má, a hledá se, kde je chyba.

Akumulační nádrž 100 litrů

Akumulační nádrž máme jako akumulaci na podlahové topení. Dalo by se to i bez ní. Každý, kdo tomu rozumí, včetně projektantů a topenářů, ji ale podle mě doporučí. Systém s ní funguje líp při odmrazování v zimě i celkově díky akumulaci tepla.

Prozatím si myslím, že nám 100 litrů vystačí. Místa kolem je tolik, že by se do budoucna vešla možná i třikrát větší. Topenáři tu možnost nezavřeli žádnou trubkou nad ní, a to jsem je o to ani nežádal. Možná to udělali schválně.

Technická místnost po instalaci

Technická má 2,5 × 3,5 metru. Vedle čerpadla bude pračka, sušička, rekuperace a možná i fotovoltaika, takže se to všechno bude muset k sobě nějak sladit. Kabely zmizí za předstěnou.

Topenáři měli hotovo, ještě zbývalo čerpadlo zapojit a spustit. To popisujeme v dílu o zapojení tepelného čerpadla.
