Materiál na rozvody rekuperace

Vybrali jsme proto rekuperaci Zehnder s plochým potrubím Flat 51, vysokým 51 mm, a jednotku Q350 s entalpickým výměníkem. Rozvody montuji svépomocí a materiál na první etapu jsme koupili podle výpisu od výrobce.

Proč rekuperace a proč tak brzy

Omítky jsme měli hotové a v přízemí visel rastr pro sádrokartonový podhled. Na řadu přišly rozvody rekuperace. Rekuperace byla v projektu od začátku a částečně byla nutná kvůli energetickému štítku domu. Chtěli jsme ji ale i bez toho, protože kromě štítku a účinnosti nám jde i o komfort.

Pár věcí jsme ale museli připravit dávno předtím, ještě v hrubé stavbě. Během stavby člověk snadno zapomene, co bude potřeba o několik etap později. Proto doporučuji řešit to co nejdřív, ještě před omítkami a podhledy.

Odsávání pod schody přes ploché potrubí

Pod schodištěm měla běžet zařízení, ze kterých jde odpadní teplo. Chtěl jsem odtud odsávat a to teplo využít. Jenže podhled je ve stejné výšce jako schodiště, takže podhledem jsem se pod schody nedostal.

Vyřešilo to ploché potrubí Flat 51 od Zehnderu. Je ohebné jako kulaté, jen placaté: na výšku má 51 mm a je o něco širší. Plán byl zaříznout se do příčky tloušťky 175 mm jen trochu, aby se moc nenarušila, a projít v ní dolů pod schodiště. Tam bude nástěnný ventil. Kdyby byl nahoře nad překladem dveří, vzduch by proudil jen zpod dveří nahoru a vzadu pod schody by se nevyvětralo.

Prostupy ven z technické místnosti před omítkami

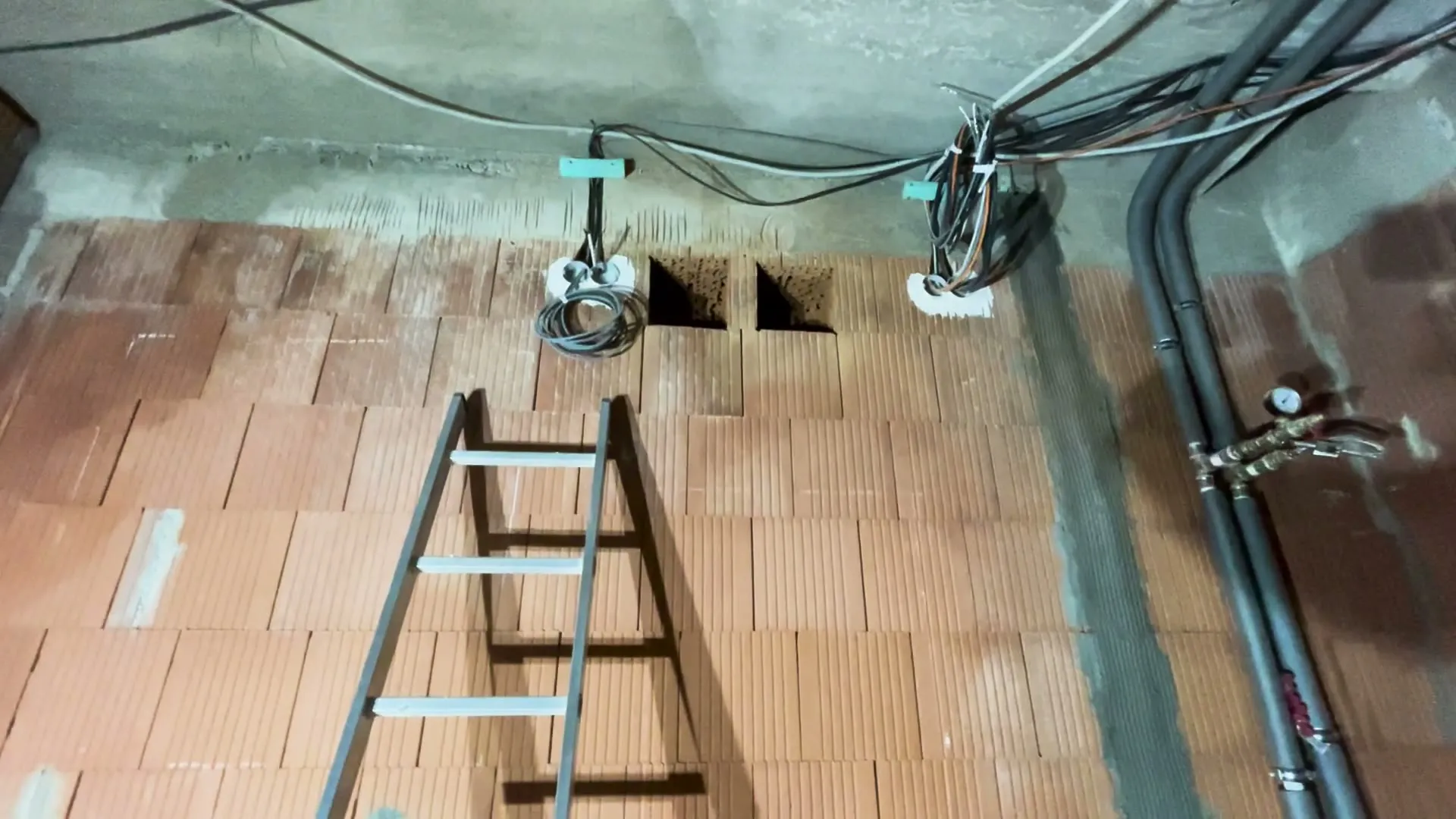

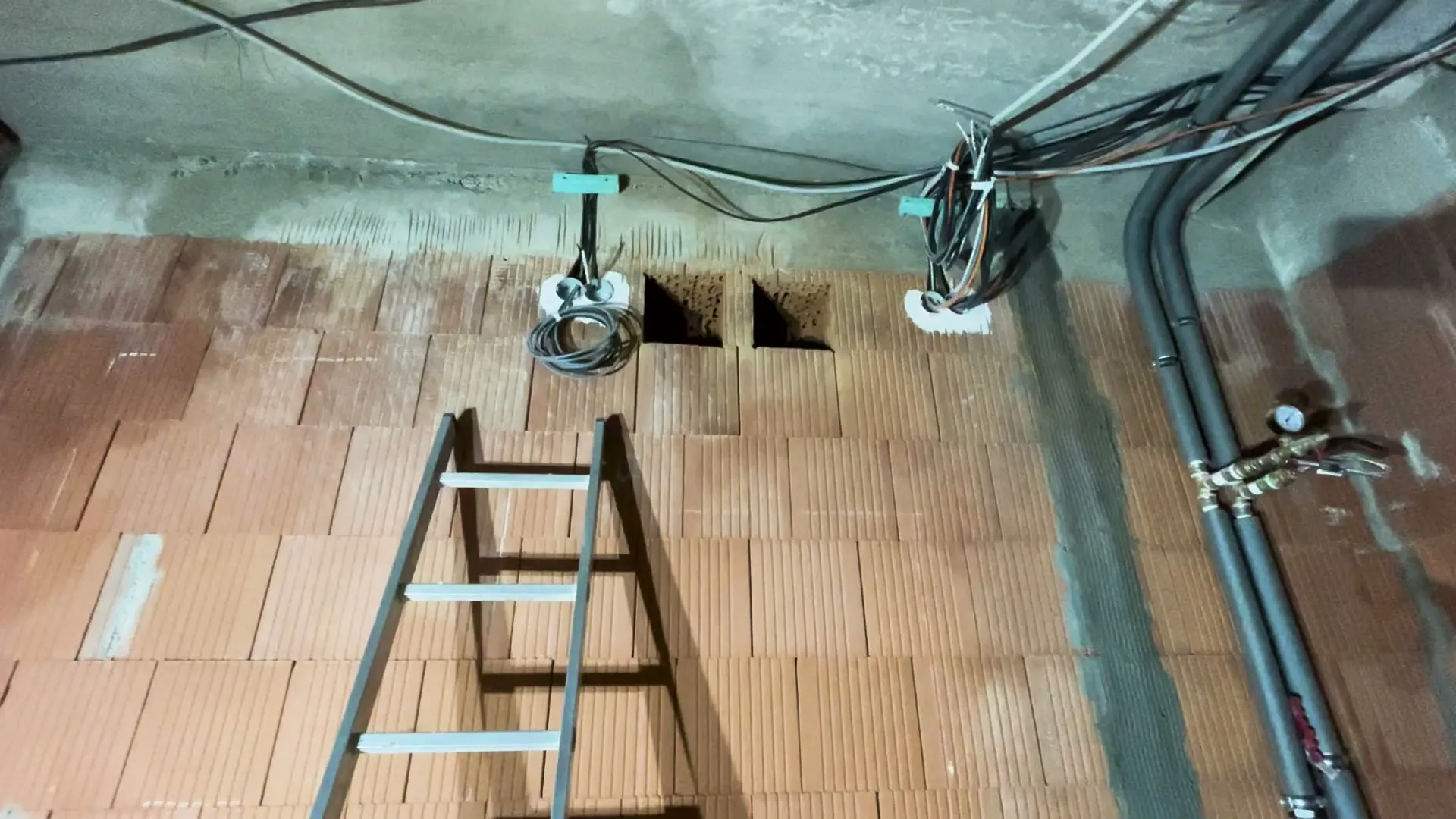

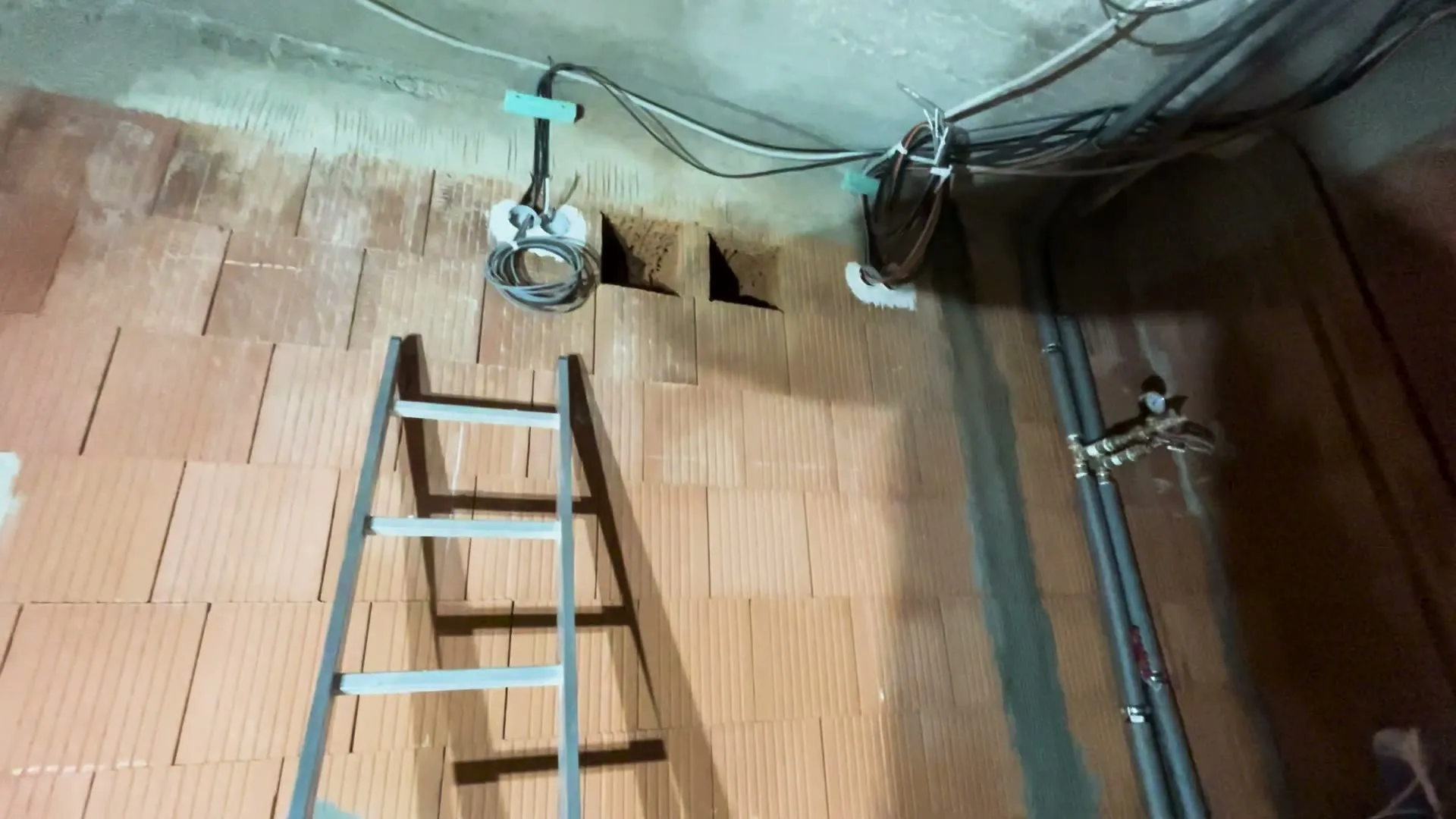

V technické místnosti jsem ještě v hrubé stavbě od 3:26 vysekal prostupy ven. Hlavní část jsem udělal zevnitř, abych mohl konečně odklidit nepořádek. Do prostupů přišly dva metrové kusy trubky, připravené tak, abych se na ně později mohl napojit.

Sekat tohle po omítkách bych nechtěl. Šlo by to jádrovou vrtačkou, která udělá míň nepořádku, ale i tak by se strašně prášilo. Špinavé práce jsem chtěl mít za sebou a už se k nim nevracet.

Trubky v prostupech jsem chtěl zaizolovat a zakrýt, hlavně aby se do nich neprášilo. Stejně jsem chtěl ošetřit i přípravu pod schody. Zevnitř jsme trubky v prostupech před omítkami dotáhli lepidlem s perlinkou, manžetu jsme tam nedávali. Po omítkách z toho nad technikou vytápění koukají jen dva konce trubek.

Proč Zehnder: do podhledu se vejde 5 cm

Zehnder jsme vybrali hlavně kvůli místu. Dům má omezenou výšku a v podkroví jsem do podhledu dostal nanejvýš asi 5 cm. Nejtenčí kulaté rozvody mají 75 mm, což mi přijde málo, a moc mi je nedoporučovali. Lepší devadesátky se tam nevešly ani zdaleka.

Zehnder má na to jako asi jediný výrobce, kterého jsem našel, systémové řešení, právě Flat 51. Chybějící milimetr v podhledu ještě zvládnu přidat. Když jsem to začal řešit, zjistil jsem, že k plochému potrubí má Zehnder i všechny navazující díly.

Druhý důvod byla rekuperace svépomocí. Někteří výrobci a dodavatelé by rádi dělali všechno na klíč, a to u nás není vždycky potřeba ani v našich možnostech. Rozvody jsou hrubá práce, a když k ní mám podklady a doporučení výrobce, tak proč ne. Zapojení, zprovoznění a kalibraci jednotky ale nechávám odborníkovi.

Než jsme objednali: kontrola tras na stavbě

V projektu jsou rozvody vyřešené jen rámcově a detaily prostupů v něm nejsou vidět. Než jsme cokoli objednali, prošel s námi celý dům zástupce Zehnderu. Ukázal jsem mu, kudy chci trubky vést, a prostupy z místností i z technické místnosti. V ní se plány mění nejvíc, protože s každou další technologií ubývá místa.

Oproti projektu jsme navíc probrali odsávání ze závěsného WC přes podomítkový modul Geberit. Od stolu na dálku lidi odkývou leccos a na stavbě pak přijde překvapení, že tohle v projektu nebylo. Na stavbě se taky někdy oproti projektu ubere nebo přidá cihla a trubka se pak nevejde. To nebyl náš případ a trochu se mi ulevilo, že nikde žádný problém není. I tak doporučuji, ať se odborník podívá na stavbu dřív, než přijde na řadu objednávka materiálu.

Po schůzce jsme návrh rozvodů upravili. Určili jsme, kde budou přechody mezi kulatým a plochým potrubím, a všechno jsme sepsali, nakreslili a odsouhlasili.

Jednotka Q350 s entalpickým výměníkem

Odborníkům ze Zehnderu jsme řekli, co od rekuperace chceme. Oni to spojili s technickými požadavky na dům a vyšla z toho jednotka Zehnder Q350 s entalpickým výměníkem. Velikost 350 je daná výpočtem pro náš dům.

Entalpický výměník jsem řešil dlouho. Nová stavba má zpočátku víc vlhkosti a může se zdát, že je fajn, když ji rekuperace vyvětrá. Dlouhodobě se ale vlhkost ustálí a entalpický výměník ji pomáhá držet, místo aby dům dál vysušoval.

Jednotku budu časem řídit z Loxone signálem 0 až 10 V. Do té doby mi stačí displej na jednotce. Není to jedno tlačítko na boost, nastavím tam cokoli a vidím teploty, vlhkost i stav, což mi přijde fajn. Pro ovládání z telefonu jde dokoupit rozšiřující modul.

Nákup materiálu na rozvody rekuperace

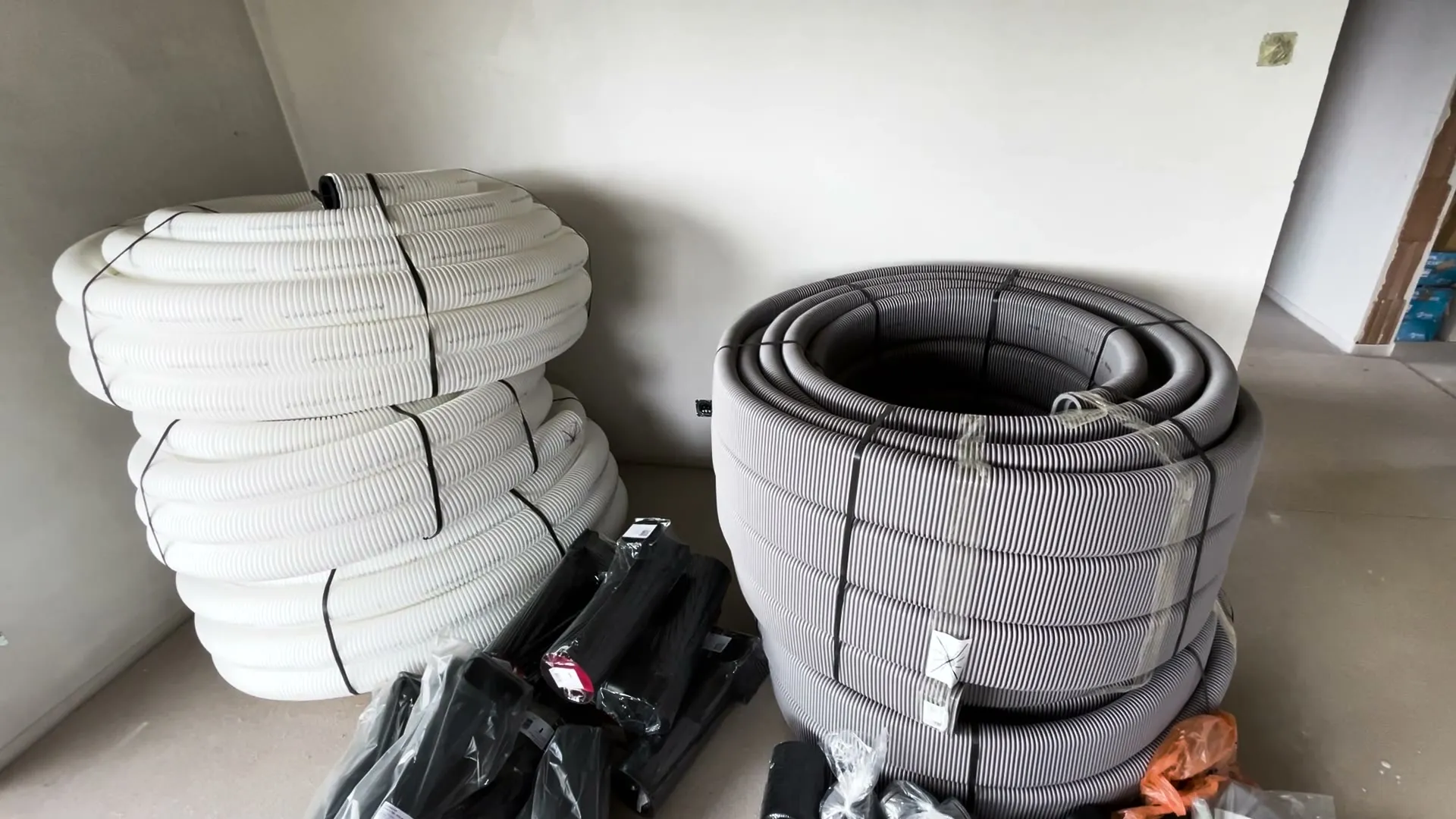

Od Zehnderu jsme dostali výpis materiálu na celou rekuperaci, i s venkovními mřížkami. Na fasádu přijde kombinovaná venkovní mřížka, kterou jsme se Zehnderem řešili kvůli tomu, že potrubí nemáme kam jinam vytáhnout. Teď jsem ale kupoval jen první etapu, materiál na rozvody pod sádrokartony.

Všechno jsem koupil ve Velkoobchodu Ptáček. Bál jsem se, že budu shánět redukce po různých obchodech. Poslal jsem jim jen výpis od Zehnderu, oni hned potvrdili, že mají všechno skladem. Velkoobchod mám kousek od stavby, takže jsem materiál navozil během jednoho odpoledne. Vozík jsem si nepůjčoval, takže to bylo docela zajímavé.

Kulaté potrubí 90 mm a ploché Flat 51

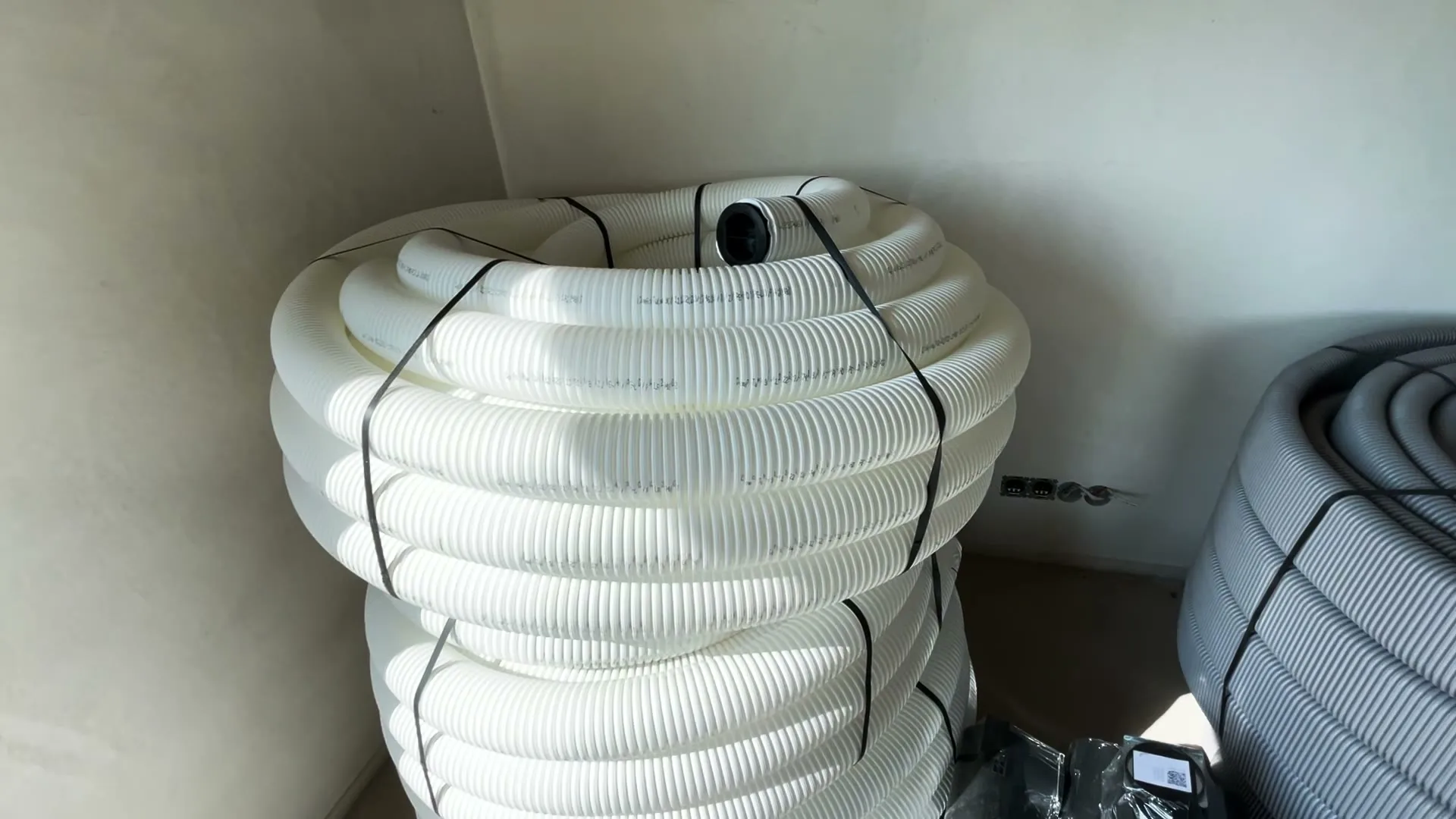

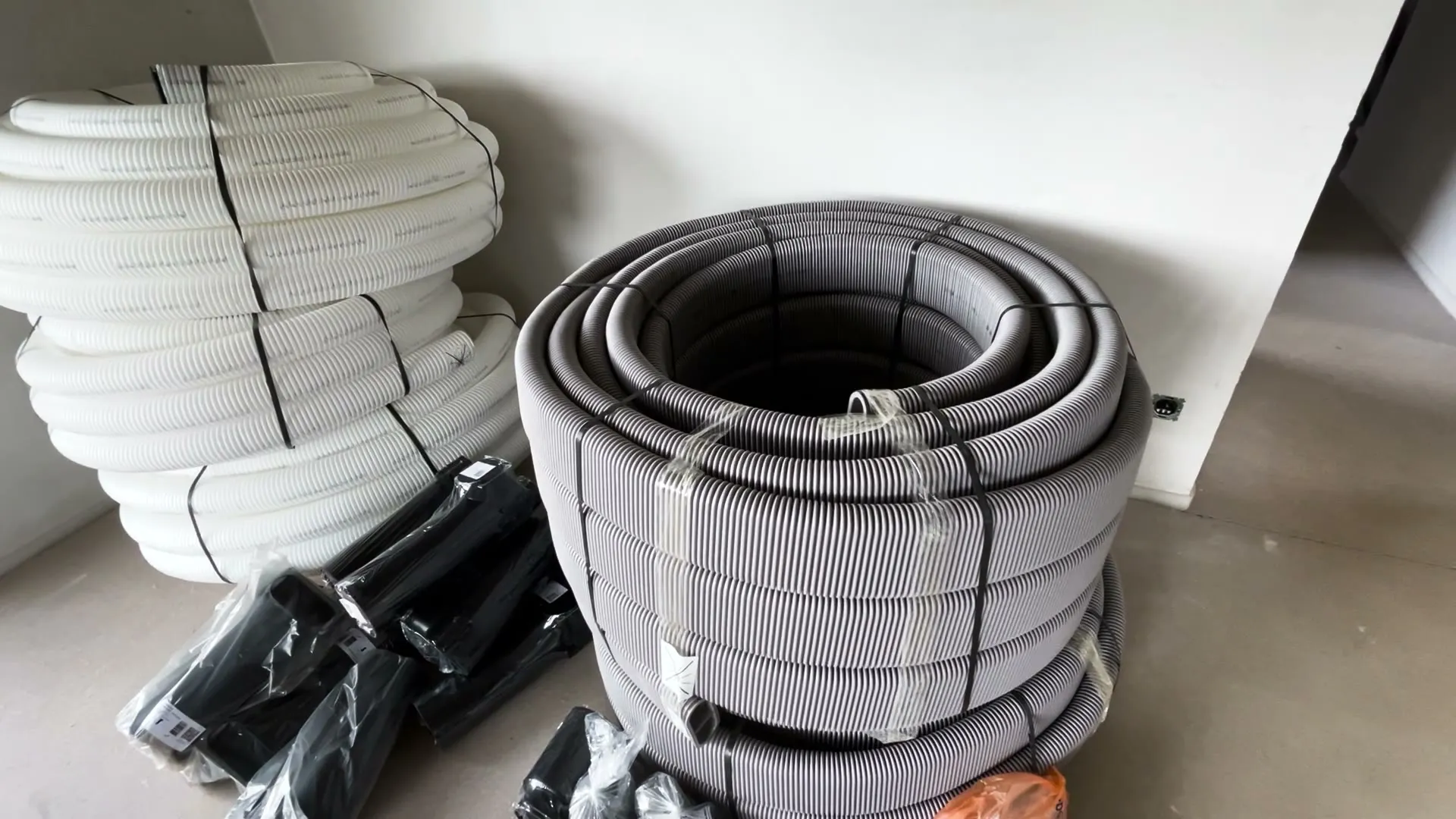

Na kulaté rozvody jsme měli antibakteriální potrubí o průměru 90 mm, určené pro vzduchotechniku. Přesná čísla jsem z hlavy nevěděl. Kulatého bylo asi dvakrát 50 metrů a ještě 20, plochého Flat 51 možná 70 metrů.

Svitky jsou velké, ale lehké, takže je zvládnu i sám. Trubky ale mají vždycky trochu vlastní názor na to, kam se ohnou.

Od výrobce by potrubí mělo být zazátkované, aby se do něj při cestování po skladech nedostal prach. Na stavbě to musím hlídat stejně. Natažený konec má jít hned do dílu, který je těsně zakončený, nebo ho zalepím.

Kryty vývodů pro Flat 51 a kulaté potrubí

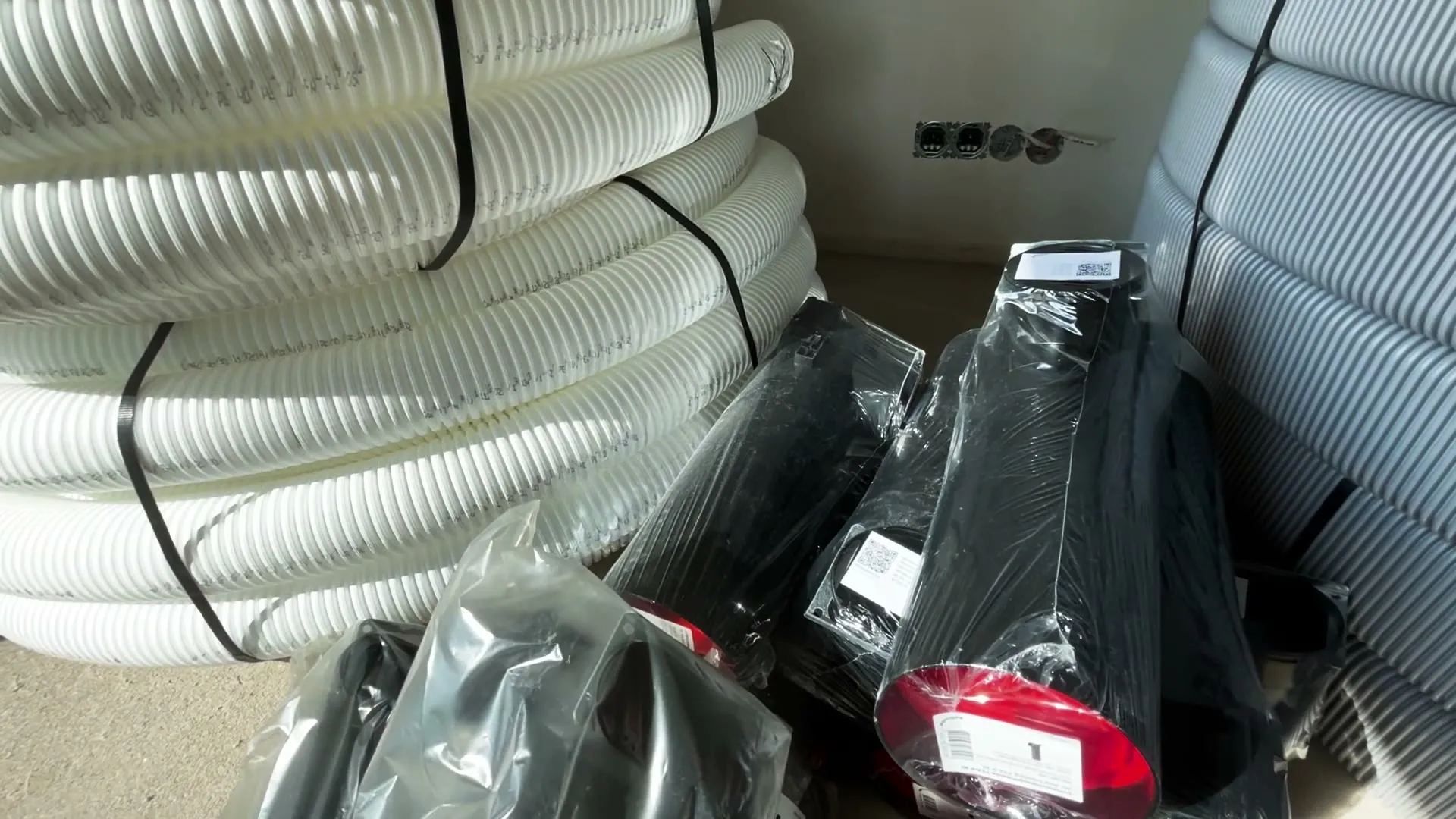

Označení krytu vývodu pro Flat 51 bych z hlavy nestřílel, na štítku má ComfoCase CLRF. Trubka jde do hrdla s těsněním a drží ji zarážka: zarážku od 15:31 vytáhnu, zasunu trubku, vrátím zarážku zpátky a trubka už nevyjede.

Vyústění má průměr 125 mm. Kryt přikotvím ke stropu a kolem jeho dlouhé části přijde sádrokartonový podhled. Dlouhý je kvůli různě vysokým podhledům, nakonec ho zaříznu podle skutečné výšky podhledu.

Kryt pro kulatou devadesátku má označení TVA-P 90 a funguje stejně. Kulaté potrubí a tyhle kryty jsou do přízemí, Flat 51 do podkroví. Do šatny přijde přímý kryt vývodu, protože tam rekuperace vychází z boční stěny. Jak ho ve zdi přidělám, jsem zatím domyšlené neměl, ale řešení na to existuje.

Odbočka Y, redukce a tvarovky

Do dvou malých místností v podkroví povede jedna trubka a rozdělí ji až odbočka Y. Dvě samostatné trasy tam nejsou potřeba. To jsme se zástupcem taky probrali.

Akustické tlumiče, které slouží jako rozdělovače, jsou všechny na 90 mm. Z nich vyjedu kulatým potrubím prostupem ve stropě nahoru a na Flat 51 přejdu redukcí až v předstěně v podkroví. Redukovat by šlo i dole, jenže stropem se mi bude líp protahovat kulatá trubka. Kulaté potrubí je navíc o něco levnější než ploché, takže jsem ploché nechtěl za každou cenu všude.

Každá trubka má poloměr, na který se dá ohnout. V podhledu potřebuji ostrou zatáčku o 90°, a na tu má systém tvarovky ve vodorovné i svislé verzi. Nemusím nic bastlit.

Plán montáže v přízemí a podkroví

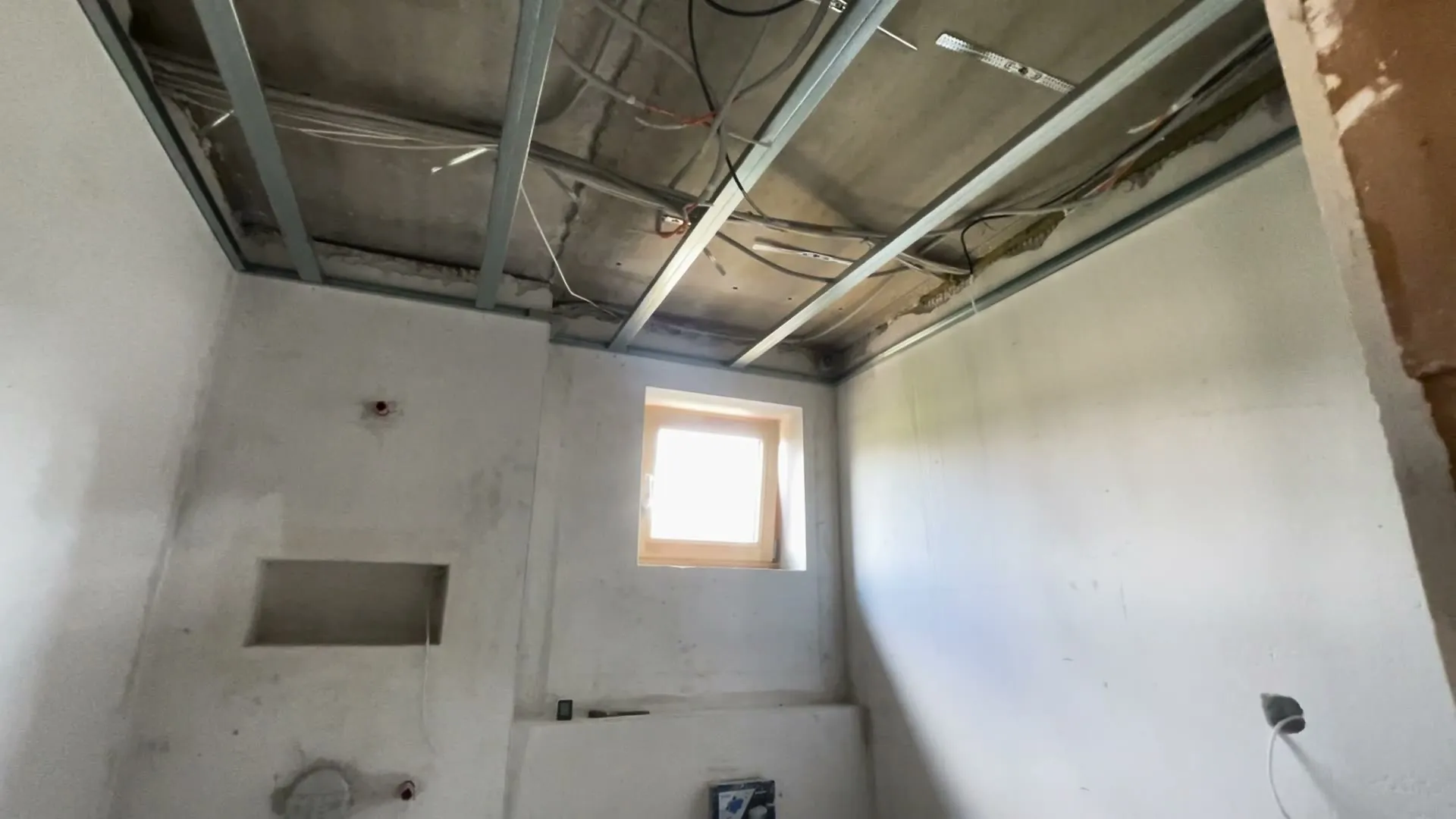

Začít jsem chtěl v přízemí. Profily rastru tam byly přidělané jen provizorně a k závěsům ještě nebyly přivrtané, takže je při protahování potrubí můžu posunout nebo sundat.

Rozvody vedou z technické místnosti, kde bude jednotka a v podhledu rozdělovače. Ty jsme ještě neměli, takže trubky tam nechám viset s rezervou a konce zatěsním. Natáhnu je do všech místností včetně přípravy pod schody, i tam je zatěsním, a pak totéž v podkroví.

Rozdělovače si možná zapojím sám, podle času. Potom přijdou díly na fasádu, propojení a zprovoznění jednotky. Jak šlo kulaté potrubí, je v dílu o instalaci rozvodů, ploché v dílu o montáži Flat 51 a jednotka v dílu o instalaci Q350.
