Jak funguje rekuperace

Naši jednotku zaregulovali odborníci průtokoměrem, vlhkost zvládne hlídat sama a v obýváku jsme ji na nominální výkon neslyšeli.

Jak funguje rekuperace: jednotka zároveň přivádí do domu venkovní vzduch a odvádí z něj vzduch vnitřní. Oba proudy vede přes výměník, kde teplo odcházejícího vzduchu přejde do přiváděného. Vlastní zdroj tepla ani chladu nemá, takže netopí ani nechladí jako klimatizace, jen vrací teplo, které by jinak odešlo s větráním. Popisujeme princip podle nařízení EU, certifikátu Passive House Institutu (PHI) a vyhlášky a podle toho, co ukázala naše jednotka.

Jak funguje rekuperace v domě

Celým názvem je to řízené větrání se zpětným získáváním tepla. Všechno se odehraje ve výměníku. V deskovém výměníku projde studený venkovní vzduch jedněmi kanálky, teplý vzduch z domu sousedními, a teplo přechází přes jejich stěny.

Výměníky jsou dvojí: deskový, který nemá nic pohyblivého, a rotační. Nařízení EU od roku 2016 chce u obousměrných jednotek pro domy víc rychlostí ventilátoru a bypass, kterým jde vzduch mimo výměník, od roku 2018 i signalizaci, že je čas vyměnit filtr.

Certifikát PHI uvádí, že Q350 s entalpickým výměníkem bez dohřevu nepřivede při −10 °C venku vzduch teplý 16,5 °C, a doporučuje ohřívač.

Odkud a kam jde vzduch

U nás jde čerstvý vzduch do obýváku a ložnic a odsává se z kuchyně a koupelny. Z obytného prostoru vzduch přetéká do kuchyně, kde je odvod, od 1:32.

V obýváku máme dva přívodní ventily, při nominálním výkonu dohromady asi 100 m³/h, a kuchyňský odtah bere asi 90 až 100 m³/h, od 8:35. Podle technika tenhle proud brání tomu, aby se pachy z kuchyně šířily do dalších místností. Přívodní a odtahový ventil vypadají skoro stejně, mají ale jiný profil a odtahový má zezadu filtr proti prachu, od 1:40.

Venku se u nás nasává i vyfukuje jednou společnou mřížkou. Odpadní vzduch jde ven čelní perforací a stoupá vzhůru, čerstvý se nasává spodkem, aby se vyfouknutý vzduch nenasával zpátky, od 7:50.

Kolik vzduchu má obytná místnost dostat, určuje vyhláška 146/2024 Sb.: v době pobytu lidí za hodinu vyměnit nejméně polovinu svého objemu vzduchu nebo dostat 25 m³/h na osobu. Zajistit to jde vzduchotechnikou, přirozeným větráním nebo jejich kombinací. Povinná je tedy výměna vzduchu, ne rekuperace. Ověřeno k 24. 10. 2026.

Co znamená účinnost rekuperace v prospektu

Účinnost říká, jakou část rozdílu mezi vnitřní a venkovní teplotou výměník vrátí přiváděnému vzduchu. Nařízení EU určuje i podmínky měření: za sucha, při vyrovnaném přívodu a odtahu, při referenčním průtoku a rozdílu vnitřní a venkovní teploty 13 K, bez tepla z motorů ventilátorů.

Nezávislé číslo dává certifikát PHI, který jednotky měří na zkušebně. Pro Zehnder Q350 s entalpickým výměníkem uvádí účinnost 92 %, při nižším průtoku 90 m³/h 94 %. V těch 92 % je započtený bonus za vracení vlhkosti, nejvýš 4,8 %. Výrobce u stejné řady na své stránce píše 96 % a podmínky měření neuvádí.

Číslo bez podmínek měření se s certifikátem srovnat nedá. Kolik tepla nebo peněz to ušetří v konkrétním domě, bez výpočtu neuvádíme.

Entalpický výměník a vlhkost

Entalpický výměník vrací kromě tepla i část vlhkosti z odcházejícího vzduchu. Certifikát PHI uvádí u Q350 s tímto výměníkem zpětné získávání vlhkosti 78 %. U výměníků, které vrací přes 60 % vlhkosti, certifikát požaduje řízení průtoku podle vnitřní vlhkosti. V chladném klimatu je doporučuje hlavně tam, kde je vlhkostní zátěž nízká, třeba v domě s menším počtem lidí.

Entalpický výměník jsme si vybrali, aby dům po vyschnutí stavební vlhkosti v zimě zbytečně nevysychal, od 10:38. Na stavebních fórech se lidé ptají, jestli rekuperace dům v zimě nevysušuje víc než větrání okny. Nezávislé měření jsme k tomu nenašli.

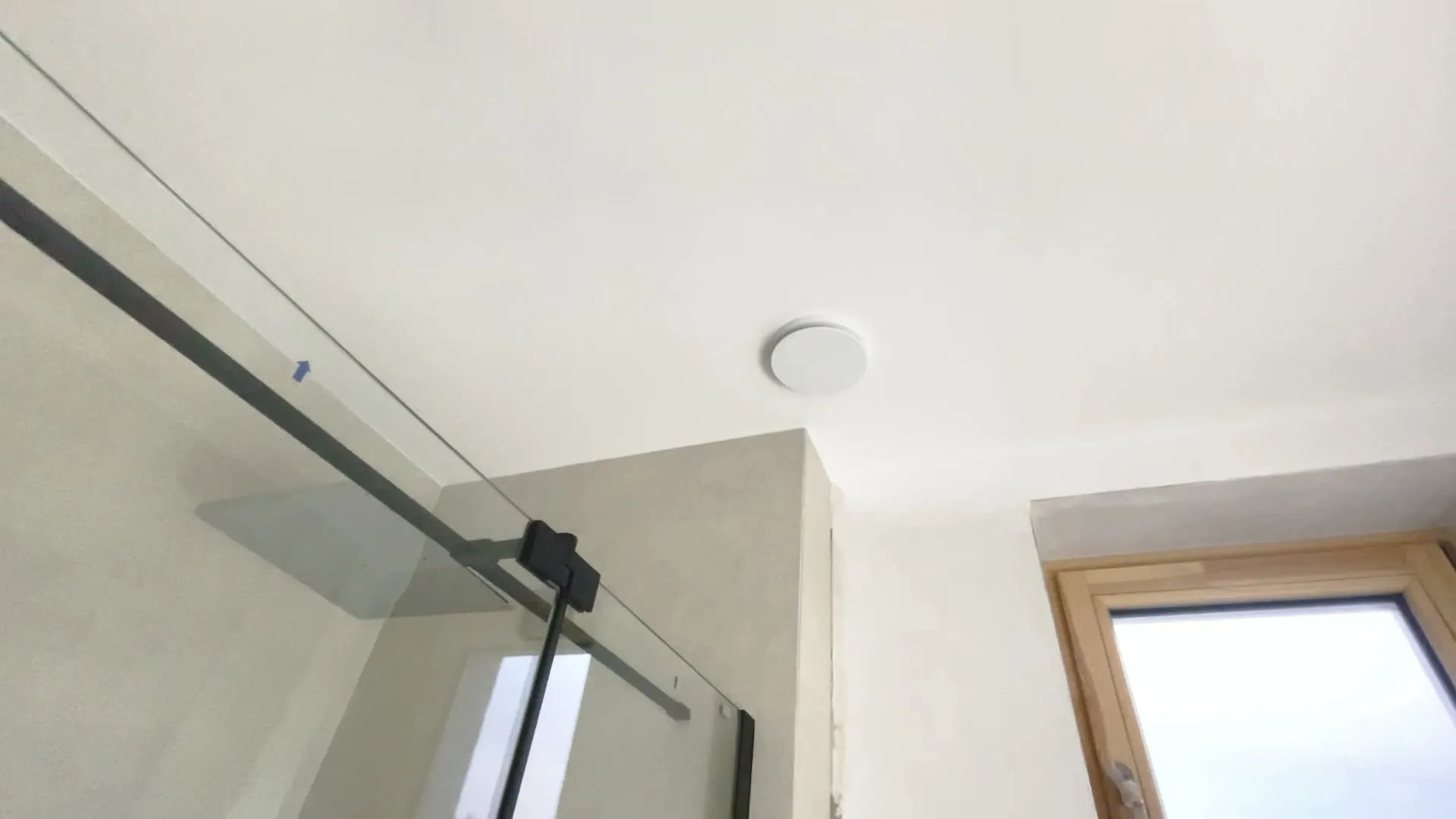

V novostavbě se vlhkost při zprovoznění i po delším větrání pohybovala kolem 60 až 70 %, od 14:29. Zaujalo nás, že jednotka hlídá vlhkost v odtahu z celého domu, takže koupelna nepotřebuje vlastní čidlo. Při náhlém nárůstu vlhkosti, třeba po sprchování, má podle výrobce i našeho dílu sama přidat výkon a po vyvětrání ho vrátit, od 14:50. Na CO₂ podle naší zkušenosti potřebuje externí čidlo. Otevřené okno sama nepozná, u nás jí výkon ubere chytrá domácnost, jak ukazuje díl o instalaci jednotky.

Jak funguje rekuperace v létě

V létě rekuperace větrá dál, jen teplo vracet nepotřebuje. Venkovní vzduch pak jde bypassem mimo výměník a odcházející teplý vzduch ho neohřívá. Výrobce u naší řady uvádí bypass, který jde otevřít naplno, a vzduch jím jde přes filtr.

Mřížku máme na severní straně a technik to hodnotil jako výhodu pro letní přívod chladnějšího vzduchu, od 7:38.

Kde rekuperace narazí: mráz, hluk, filtry a kondenzace

U hluku rozhoduje hlavně to, kde jednotka je. Naše stojí v technické místnosti, kde hluk nevadí. V obýváku jsme na nominální výkon proudění neslyšeli, slyšet byla jen lednička, od 9:37. Technik zdůrazňoval tichý přívod do ložnic, aby v noci nic nerušilo spánek. Jak moc je jednotka slyšet jinde, záleží podle nás na tom, jestli je dům cihlový, nebo dřevostavba, na dveřích a na tom, kde je technická místnost.

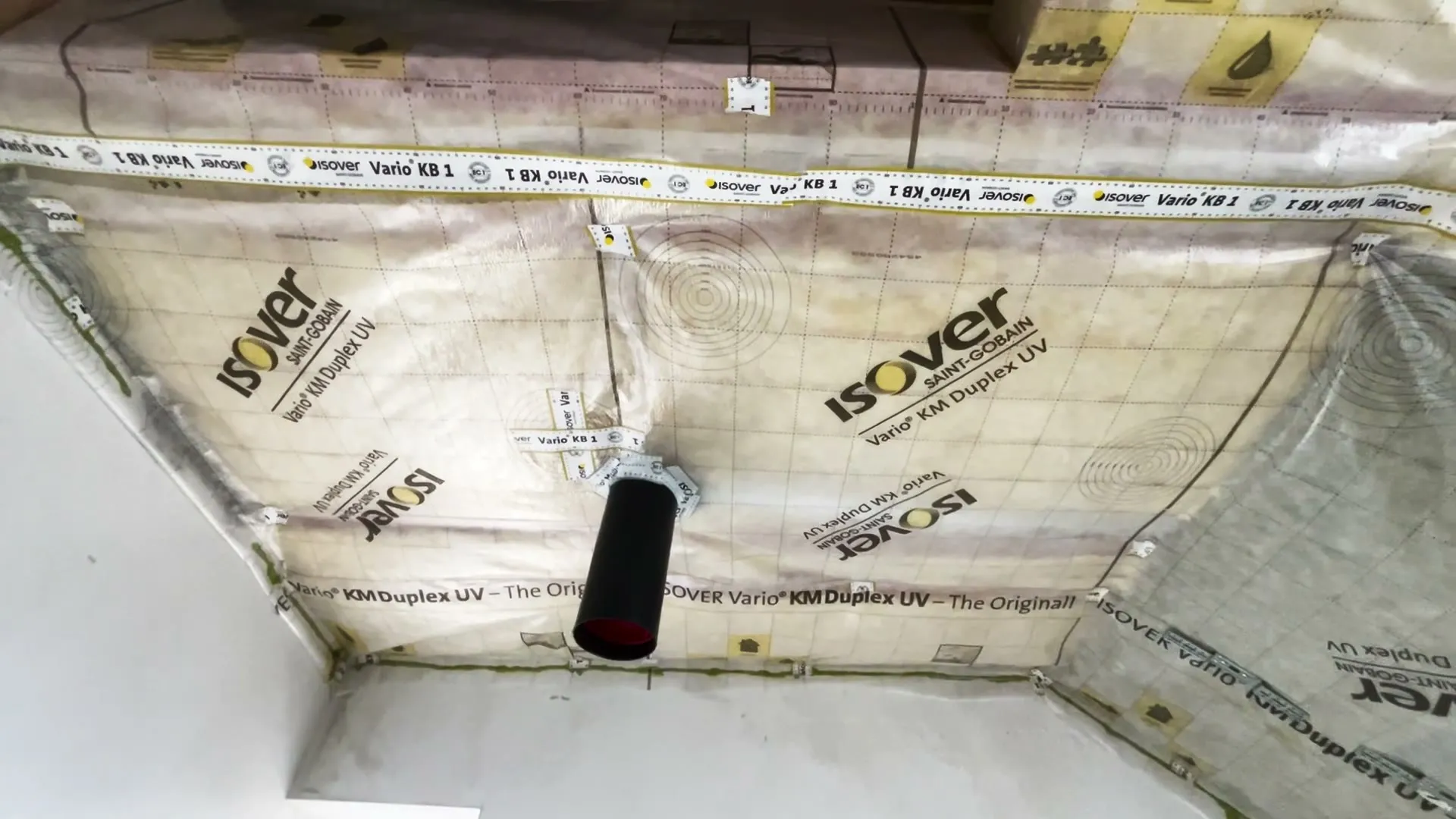

Potrubí v podkroví jsme nechali pod parobrzdou, na teplé straně zateplení, kvůli kondenzaci, od 7:15.

Rekuperace nefunguje dobře, dokud není zaregulovaná. Každý ventil se nastaví průtokoměrem podle protokolu, od 5:30. U nás vyšly požadované průtoky i na nejvzdálenějších větvích v obýváku.

Naše jednotka v praxi

Máme jednotku Zehnder Q350 ve verzi s entalpickým výměníkem, od 0:23. Rekuperaci jsme chtěli od začátku, kvůli úsporám i kvůli komfortu. Rozvody jsme si udělali svépomocí pod odborným dohledem, jednotku zapojili a zaregulovali odborníci, od 4:40. Většinu času jede kolem 150 m³/h. Dlouhodobá měření vlhkosti, CO₂ a spotřeby elektřiny tu zatím neuvádíme.

Jak jsme vybírali systém a potrubí, ukazuje díl Rekuperace Zehnder: materiál, dál rozvody svépomocí, ploché potrubí v podkroví a prostupy v podhledu. Další texty o větrání jsou v rozcestníku Větrání. Kolik nás stála jednotka a rozvody, máme pro členy na HeroHero.
