Ploché potrubí rekuperace v podkroví

Potrubí šlo pod parobrzdu ještě před rastrem pod sádrokarton a kryty vývodů jsem přišrouboval rovnou do kleštin. Nakonec jsem potrubí přikotvil přímými závěsy podloženými akustickou páskou.

Rozvody rekuperace před rastrem

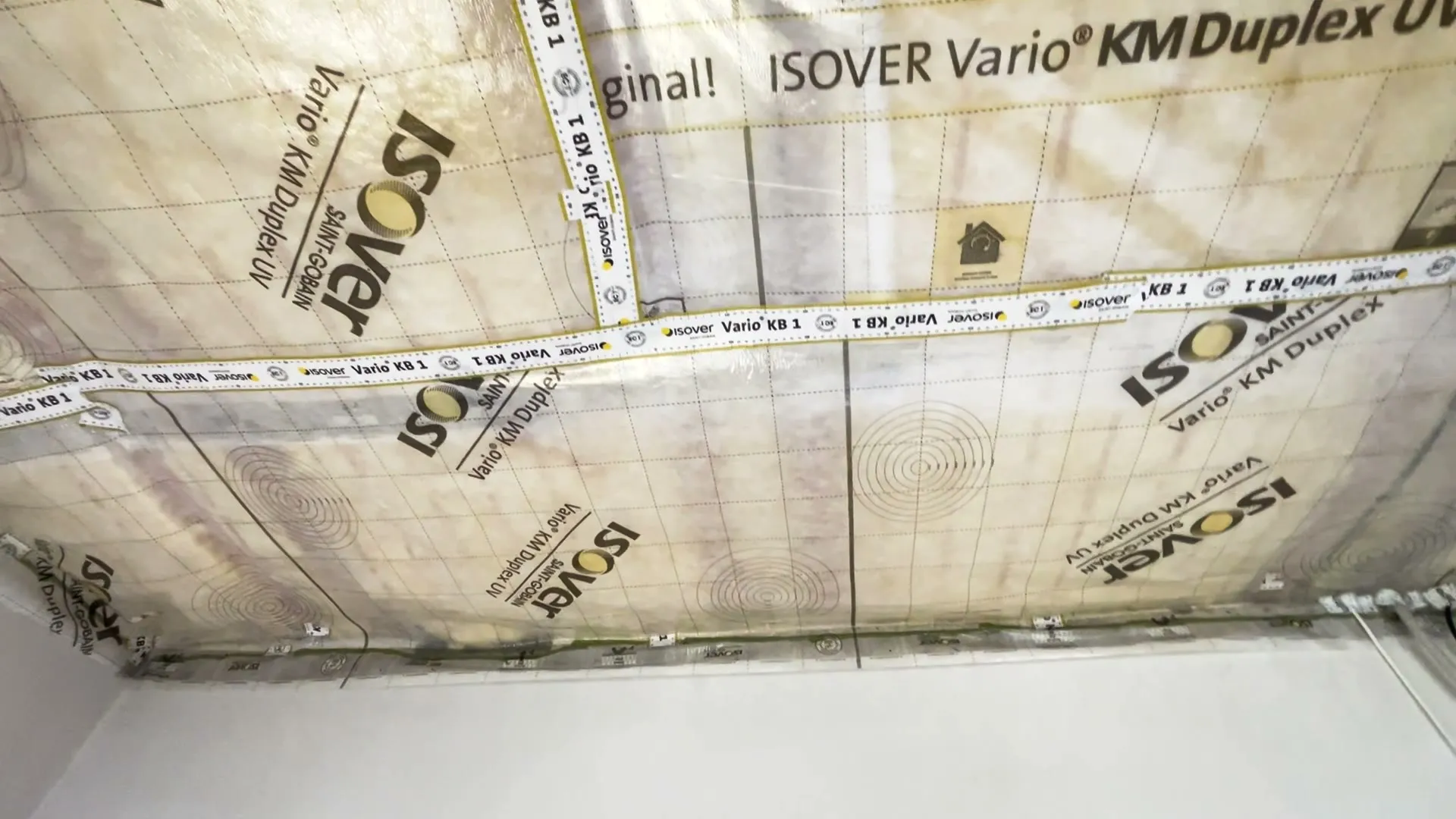

Po parobrzdě a prolepení šikmin nás v podkroví čekaly dvě práce: rozvody rekuperace a rastr pod sádrokarton. Rozhodli jsme se dát nejdřív potrubí a rastr až po něm. V přízemí jsme to měli obráceně.

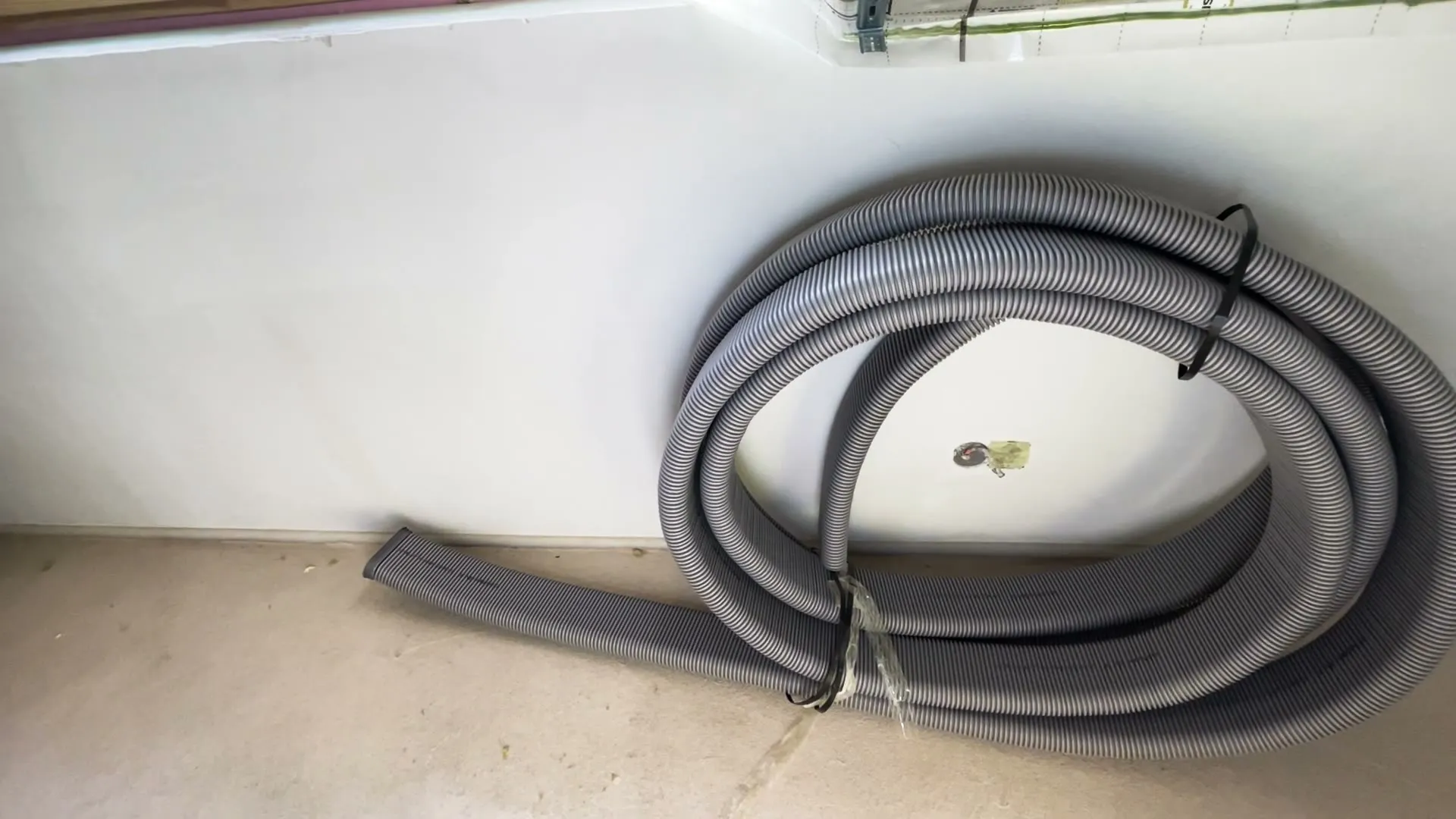

Tam jsem kulaté potrubí protahoval nad připravenými CD profily a šlo to dobře, protože má dole jen malou plochu. Do podkroví jsme kvůli malému instalačnímu prostoru vybrali ploché potrubí Zehnder Flat 51. Jeho široká spodní plocha by se v úzké mezeře nad profily mohla zadrhávat.

Ploché potrubí docela dobře drží tvar. Počítal jsem proto s tím, že po natažení zůstane víceméně na místě a ke stropu ho pak přimáčknou CD profily rastru. Trasy navíc nejsou dlouhé, od stěny ke krytu vývodu jsou to vždycky 2 až 3 metry.

Vývody rekuperace přímo do kleštin

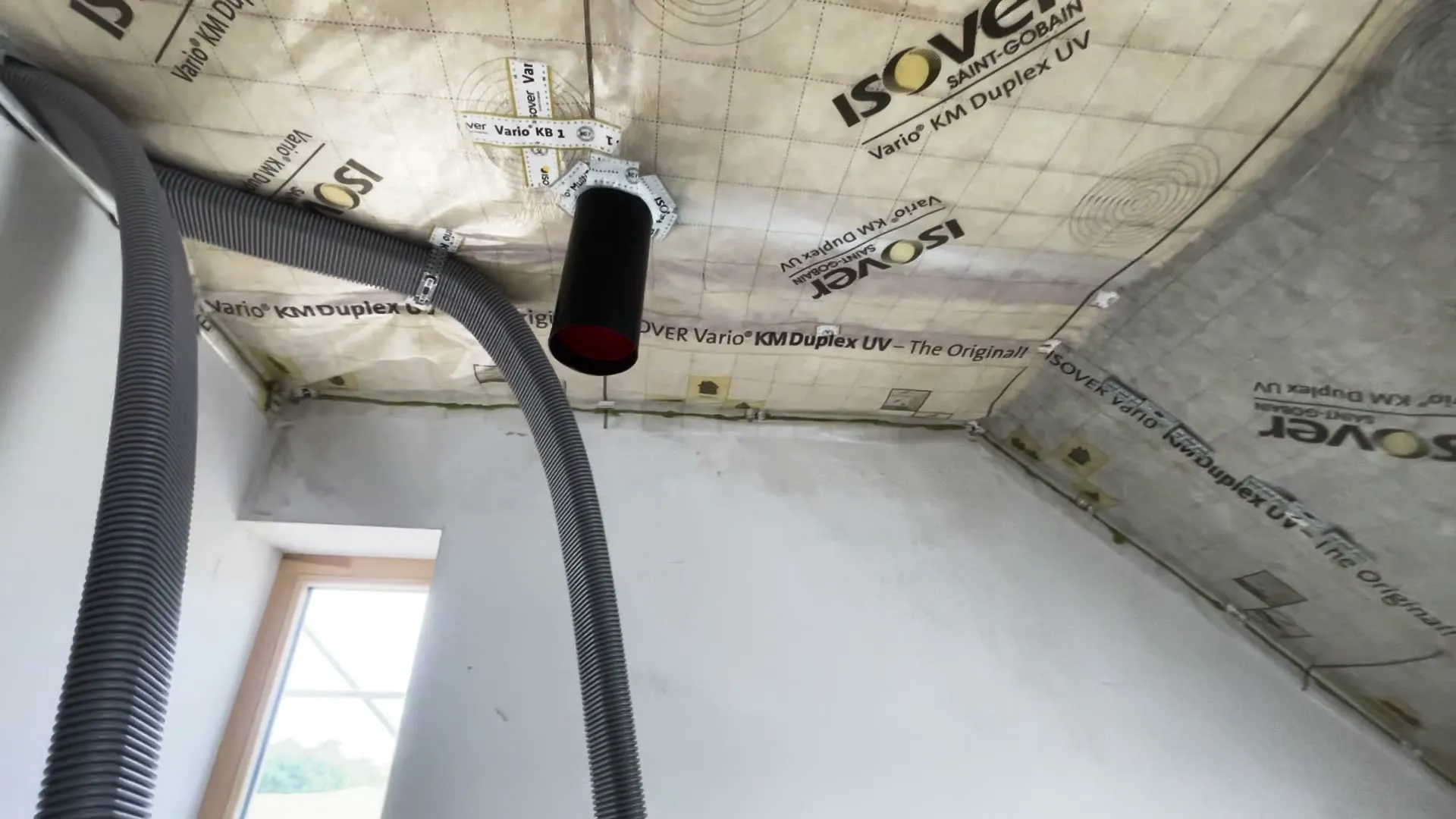

Kryty vývodů jsem šrouboval rovnou do kleštin, zhruba doprostřed nad okna. Kleštiny nejsou vždycky přesně uprostřed okna, takže kryty taky ne. Plus mínus jsou ale v pohodě tam, kde jsou. Odpadlo vrtání a hmoždinky jako v přízemí, takže to šlo docela rychle.

Každé kotvení ale prošlo parobrzdou a ten prostup jsem pak musel znovu přelepit páskou. Tomu se člověk nevyhne: co vede pod parobrzdou, se musí kotvit nahoru skrz ni. Kdyby rozvody vedly nad parobrzdou, šly by skrz fólii zase všechny vývody. Pro nás je kotvení skrz parobrzdu asi lepší varianta.

Nejdřív jsem osadil kryty vývodů a teprve pak se pustil do potrubí. Ze žebříku jsem ho přidržoval pod stropem a vedl ke krytům v pokojích i na chodbě, zbytek svitku mezitím visel dolů.

Kotvení plochého potrubí přímými závěsy

Nakonec jsem to ale udělal jinak a potrubí přikotvil. Na řadě míst povedou profily rovnoběžně s potrubím, takže by ho nepodepřely. Delší trasa, hlavně v zatáčce, by se pak prověsila do instalačního prostoru.

Prověšené potrubí by překáželo při montáži sádrokartonu. Nejvíc ve chvíli, kdy svítí laser a trubka mu pořád leze do cesty. Řekl jsem si, že radši strávím hodinu navíc tím, že potrubí pořádně přikotvím, než se s ním potom štvát u sádrokartonu.

Děrovaný plechový pásek, kterým bych potrubí normálně přidělal, jsem na stavbě neměl. Tak jsem kreativně zapřemýšlel a vzal přímé závěsy 125, které máme na sádrokarton. Pod závěsy jsem podložil akustickou pásku, ať ostrá hrana plechu netlačí přímo do trubky. Každý závěs vede přes potrubí a po stranách jsem ho přichytil ke stropu od 4:18.

Šlo to úplně na pohodu. Hlavně jsem se chtěl ujistit, že mám potrubí správně dlouhé, dokud je strop ještě otevřený.

Trasy na chodbě mimo světla a závěsy podhledu

Na chodbě nevedou dvě trasy rovně středem, ale rozbíhají se ke stranám stropu. Zhruba 50 cm od zdi totiž vyjdou závěsy sádrokartonového podhledu a tam trubka nesmí být v cestě. Mezi trasami taky zůstalo místo na světla a zápustná čidla, která se do podhledu musí vejít.

Nechtěl jsem ani riskovat, že trubku jednou někdo provrtá, až bude dávat světlo. Já si to teď ještě pamatuji, ale za pár let kdo ví. Po stranách chodby jsme do stropu nic dávat neplánovali. Trasy jsem si chtěl před zakrytím nafotit, i když na fotkách zdaleka není všechno. S takhle nízkou skladbou jsme museli hlídat, aby se nad podhled vešlo opravdu všechno.

Přemístěné úchyty v pokoji

V dalším pokoji jsem potrubí taky jen přikotvil, ale pár úchytů jsem musel předělat. Jeden jsem nejdřív dal jinam a pak mi došlo, že v tom místě ještě přijde deska, které by překážel. Na pár místech jsem úchyt sundal, díru v parobrzdě zalepil a přikotvil ho znovu.

Vyvedení tras a značení větví

U otvoru do horního prostoru se sbíhají trasy ze dvou pokojů. Trasa velkého pokoje jde průběžně dozadu a pak nahoru. Všechno vede pod parobrzdou, přes redukce a další tvarovky, a konce čekají na napojení.

Každou větev jsem si označil, ať vím, která vede kam, a nepomíchám je. Hodí se to i ve chvíli, kdy by na některou větev přišla škrticí klapka.

Velký pokoj má dva přívody vzduchu, a proto jsou do něj vyvedené dvě trubky. Obě jdou přes koleno 90° nahoru podél zdi, na vnitřní straně zateplení.

Potrubí rekuperace pod zateplením

Potrubí musí vést vždycky na teplé straně, pod zateplením, aby v něm nekondenzovala vodní pára. Kdyby někde šlo nad zateplením, je potřeba trubku dozateplit. Jinak jsou rozdíly teplot velké a vodní pára v potrubí kondenzuje. Celé vedení jsem konzultoval se Zehnderem a takhle je to podle nich v pořádku.

Jak ohnout ploché potrubí Flat 51

S plochou trubkou se ohyby dělají jinak než s kulatou. Ohyb ve směru, kam se trubka sama prohne, je úplně v pohodě, ostatní jsou náročnější.

U stěny jsem potřeboval dva ohyby vedle sebe od 7:54. Větší oblouk jsem ohnul rukou bez problému. Na těsnější obrat jsem si pořídil koleno, protože si myslím, že ten bych už neohnul. Ručně ohnutý oblouk je podle mě asi takové minimum, se kterým se ještě dobře dělá.

Potrubí v posledním pokoji

V posledním pokoji jsem potrubí natáhl, ale zatím jsem ho nechal volně viset. Ten pokoj jsem měl v plánu dělat jako poslední. Trasa tam jde souběžně s kleštinami, takže místy není do čeho vrtat.

Počítal jsem s tím, že si tam budu muset trochu pohrát. Potrubí možná přitisknou až samotné CD profily. Další na řadě byl rastr pod sádrokarton v podkroví.
