Rozvody rekuperace v přízemí

Trubky vedou nad provizorně nasazenými CD profily podhledu a z předem rozpočítaných klubek zbyl jediný krátký odřezek.

Kryty vývodů TVA-P 90 a pojistka zespodu

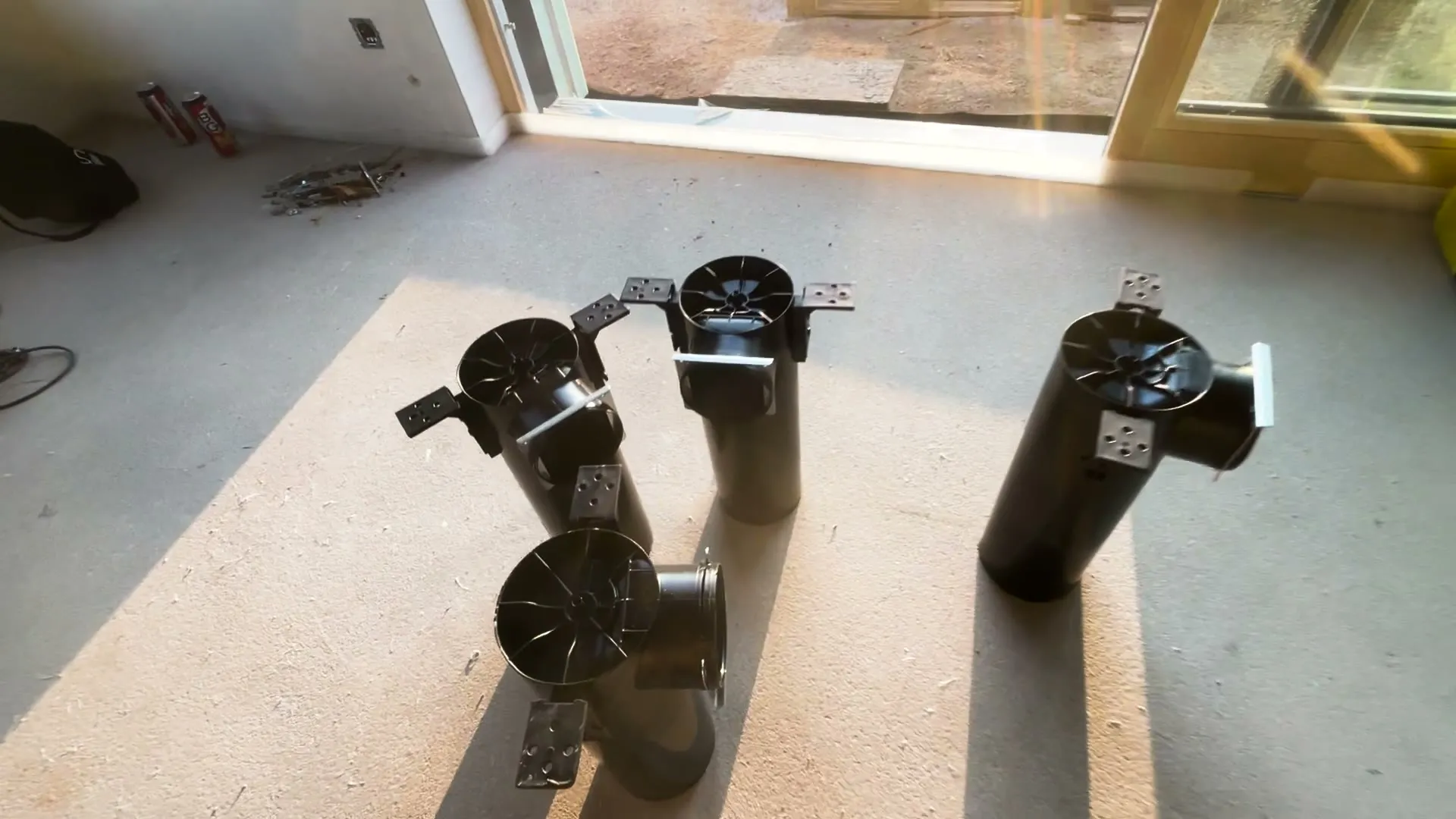

Rozvody rekuperace v přízemí jsme dělali ve chvíli, kdy pod stropem visel jen provizorní rastr z CD profilů a sádrokarton ještě nebyl. Materiál od Zehnderu jsme ukázali v předchozím dílu. Začal jsem kryty vývodů TVA-P 90. Je to plastová krabice a do jejího bočního hrdla přijede trubka 90 mm.

Ke krytu patří dva úhelníky. Z výroby jsou nasazené tak, aby zabíraly co nejméně místa v krabici, a já si je otočil. Mají drážky, takže se dají docela přesně napolohovat, a pak se přitáhnou dvěma šroubky. V podhledu potřebuji šetřit místo, proto jsem je srovnal tak, aby kryt zabral co nejméně výšky.

Trubka má po obvodu drážky. Do hrdla se zasune s těsněním a drží ji kovová pojistka, která zaskočí do drážky. Z výroby je pojistka nasazená shora. Až kryt visí u stropu, shora se k ní nedostanu a trubku bych už nevyndal. Proto jsem ji ještě před montáží u všech krytů přendal zespodu.

Čtyři vývody v obýváku s kuchyní

Montáž jsem začal v obýváku s kuchyní, je to jedna místnost asi 37 až 40 m². Má čtyři vývody, dva v obýváku a dva v kuchyni, a všechny jsou u kraje místnosti. Do každého vede jedna trubka 90. Na straně obýváku přivádějí čerstvý vzduch, v kuchyni je odvod. Kryt šlo dát před profil rastru, nebo za něj, já jsem ho dal rovnou za.

Nejdřív jsem pověsil kryty v celém přízemí, nejen tyhle čtyři, a teprve pak jsem začal tahat trubky. Při vrtání jsem hlídal, aby se do otevřených vývodů nedostala špína, a přímo nad nimi jsem nevrtal. Oproti ostatní práci na stavbě to byl docela odpočinek.

Vývod v kuchyni a skříňky až ke stropu

V kuchyni budeme mít skříňky až ke stropu a jejich dvířka se budou otvírat do stran těsně pod ním. Kryt jsem málem přidělal tak, že by se dvířka nedala otevřít (od 2:18). Naštěstí mě to napadlo včas. Vzal jsem návrh kuchyně a zjišťoval, jak hluboké budou skříňky, jak široká dvířka a kam se otvírají.

Vývod jsem ale nechtěl jen tak odsunout o metr dál. Čím by byl blíž středu místnosti, tím hůř by asi vzduch cirkuloval v zadní části kuchyně. Snaha byla dát ho co nejvíc dozadu, jen nesměl nic blokovat. Tohle je výhoda práce svépomocí: na takovou věc člověk ještě přijde, dokud se dá řešit. Chápu, že kdo o domě nic neví, dá vývod tam, kam se obvykle dává.

Protahování potrubí rekuperace nad CD profily

Trubky jsem vedl nad rastrem, přes provizorně nasazené CD profily. V ložnici jsem si trubku nejdřív zapojil do krytu vývodu a teprve pak ji táhl dál. Tak jsem měl jistotu, že délka vyjde až k němu.

Čekal jsem, že se vroubkovaná trubka bude o profily zasekávat. Nestalo se to, po CD profilech docela pěkně klouže. V chodbě povede trubek hodně, a tak jsem tam příčné profily sundal, aby při protahování nepřekážely. Zpátky jsem je chtěl vrátit, až budou trubky natažené. Během tahání jsem trubky jen volně pokládal, přichytit je přišlo na řadu později.

Jedna trubka vede do přízemí z podkroví a tu jsem musel protáhnout už při zateplování. Rezervu jsem jí tehdy nechal asi zbytečně velkou. Snad mi kvůli tomu nebude trubka chybět někde jinde. To by bylo výborné.

Rozpočítání klubek, aby nezbyly odřezky

Potrubí jsem měl ve třech klubkách. Trubky se dají napojovat spojkami, ty jsem ale dopředu nekupoval, protože jsem nevěděl, kolik jich bude potřeba. Možná ani jedna. Místo toho jsem si předem spočítal, kolik bude měřit která trasa, a klubka si na trasy rozdělil. Když v klubku zbývá třeba 20 m, vezmu z něj trasy 5, 5 a 8 m a zbydou 2 m rezervy.

Šlo mi o to, aby nezůstávaly odřezky po pár metrech, které už člověk nikde nepoužije. Trasy i umístění vývodů jsou podle výkresu, na kterém jsme se předem domluvili.

Za jak dlouho jsem natáhl rozvody rekuperace

Šlo to překvapivě rychle. Na každou práci si většinou dávám víc času a tady se po dlouhé době něco povedlo rychleji, než jsem plánoval. Kryty vývodů jsem montoval večer, asi dvě hodiny.

Nejvíc mě zdržovalo lezení po žebříku. Na jedné straně průchodu nad dveřmi jsem trubku nachystal, slezl, na druhé straně ji přitáhl, vyhnul se kabelům a zase ji šoupnul dál. Ve dvou to jde určitě rychleji, ale v jednom se to dá zvládnout úplně v pohodě.

Byl jsem zvyklý na venkovní chráničky, které jsou tvrdé a neohebné, a jak je natvaruji, hned jdou jinam. S trubkami na rekuperaci se pracuje mnohem příjemněji, i když ohyb samy neudrží a pořád trochu pruží.

Konce trubek v technické místnosti

Další klubko zůstalo na trasy do podkroví. Když klubko na některé trase docházelo, nechal jsem zbytek v technické místnosti jako delší rezervu. Některé trubky tam mají rezervu dobrou, některé až zbytečně velkou.

Budou tu dva rozdělovače, jeden pro přívod čerstvého vzduchu a druhý pro odvod. Trubky jsem k nim rovnou rozdělil na dvě skupiny. Každou je potřeba popsat, aby bylo jasné, kam vede, i kdyby se pomíchaly. Kde přesně rozdělovače budou, jsem ještě nevěděl. Chtěl jsem to probrat s technikem, který bude jednotku zapojovat, nebo s někým ze Zehnderu, a předchystat to ještě před instalací.

Dvojitý vývod a odtah WC přes redukci

V koupelně je jiný kryt, se dvěma hrdly. Dává se tam, kde je potřeba větší objem vzduchu, my přes něj ale napojujeme odtah ze záchodu. Od podomítkového modulu Geberit vede HT potrubí stěnou až nahoru do podhledu. Koupil jsem redukci z 50 na 100 mm a spoj s trubkou rekuperace přelepil páskou na parobrzdu. Drží jako blázen, myslím, že už to nikdy nikdo nesundá.

Zehnder má na odtah z mísy speciální tvarovku. Myslel jsem si, že naše řešení bude mít podobnou funkci, a bylo levnější, tak jsem šel touhle cestou. Systémové řešení to není, jde to udělat i systémověji. Později se ukázalo, že odtah funguje skvěle, a podle Zehnderu je takové řešení v pořádku.

Přechod na ploché potrubí u vchodu

U vchodu jsem kulatou trubku napojil přes redukci na ploché potrubí vedené ve zdi. Tudy se dostanu do vedlejšího prostoru, kde bude ventil na stěně. Ve zdi už nebylo místo na zabudované zakončení, takže trubka ze zdi čouhá a ventil se na ni bude napojovat zvenku. O vzhled v téhle místnosti nejde, fungovat to bude.

Vývody v ložnici podle výkresu

Polohy vývodů v ložnici jsem měl dané z výkresu, jinak to bylo pořád dokola to samé. Jsou na straně u okna, asi aby vzduch proudil přes celý pokoj. Proč se většinou nedávají do rohu naproti dveřím, nevím, ale asi to nějak dává smysl. Teď už jen doufám, že ani tady vývody nebudou překážet dvířkům.

Přichycení potrubí vázacím drátem

Trubky jsem místy přichytil vázacím drátem, který používám i na jiné věci. Jde to i elektrikářskou děrovanou páskou a možná to na ni ještě předělám. Drát ale svůj účel plní úplně dostatečně, trubka skoro nic neváží. Nenapínal jsem je a nechal jim trochu vůle, takže si myslím, že za vývody nijak extra netahají.

Kontrola rozvodů se zástupcem Zehnderu

Když byly trubky natažené, zastavil se u nás zástupce Zehnderu, se kterým řešíme celý projekt od začátku (od 15:17). Volal, jestli jsem na stavbě, a tak rovnou mrknul, co jsem tady spáchal. Podle něj to na amatéra vypadá krásně a oblouky jsou udělané správně. Doporučil přesunout jeden ventil do vedlejšího, největšího pole rastru, aby se vzduch pěkně rozprostřel po podhledu. Totéž by možná udělal ještě u jednoho vývodu. Podle něj dům není složitý a ani návrh rozvodů nebyl komplikovaný.

Na řadě je podkroví, kde se do podhledu vejde jen ploché potrubí Flat 51.
